华大九天ArtemisFPD Noise仿真平台解决大规模面板信号干扰难题

当今显示技术领域，4K/8K超高分辨率和120Hz及以上刷新率在智能手机、车载中控、平板电脑、高端显示器中渐成标配。随着显示精度提升，走线密度增加、触控与显示模块高度集成、模块间距压缩，高频驱动信号引发的信号干扰问题，成为制约显示技术发展的核心瓶颈。

华大九天凭借深厚的技术积累，推出了面板仿真领域的“破局利刃”——Empyrean ArtemisFPD Noise面板仿真分析平台，为解决大规模面板信号干扰难题提供了专业、高效的解决方案。

行业痛点：

信号干扰成为显示技术发展瓶颈

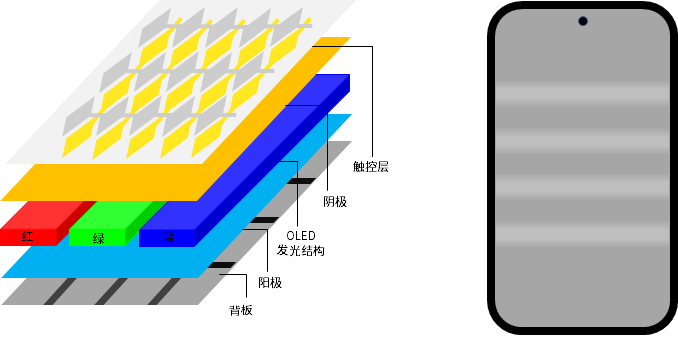

在高端面板的设计与制造过程中，水波纹、串扰、TP Noise等显示不良现象频繁出现。以业界棘手的“水波纹”现象为例，因触控发射端(Tx)的走线与面板阴极之间存在寄生耦合电容，触控芯片高频扫描时，Tx 信号通过耦合电容将调制干扰耦合到阴极直流信号上，使阴极电位波动，影响 OLED 关键时序环节。信号波动会导致像素电流在不同位置存在细微差异，在宏观屏幕上表现为肉眼可见的“水波纹”。

传统仿真的“两难困境”

面对复杂干扰机制，理论上在Tapeout前通过仿真手段预测是最理想方法。然而精确分析水波纹等干扰问题，需构建全面板级别电路来仿真触控与显示模块间千万级节点的相互影响。但在ArtemisFPD Noise问世前，这几乎无法完成。

1.时间成本不可承受：传统仿真工具在完成2K以上分辨率全面板电路时性能不足，一次完整分析仿真需20- 30天。在消费电子行业产品开发迭代按“周”算，如此长的仿真周期不可接受。

2.简化方案有致命缺陷：面对性能瓶颈，工程师被迫妥协。要么仅评估部分关键因子，分析维度单一;要么进行小规模电路验证，会损失信号完整回流与恢复路径，使仿真结果与真实物理世界偏差大。

ArtemisFPD Noise：

速度与精度的双重革命

技术突破一：仿真速度的“降维打击” ——

25天 vs 1天

ArtemisFPD Noise核心引擎采用华大九天自主研发的ALPS高速仿真器。与传统SPICE仿真器处理大规模电路时困难不同，ALPS针对面板电路特性深度优化。通过结合大规模RC线性矩阵求解技术，ArtemisFPD Noise实现了仿真效率质的飞跃。

在同等硬件环境下，对2K分辨率的全面板进行完整干扰仿真：

• 传统方案： 耗时约25天。

• ArtemisFPD Noise 方案： 耗时缩短至1天以内。

应用ArtemisFPD Noise工程师可在一周内进行多次设计迭代与优化。

技术突破二：

智能网表构建及创新仿真迭代 ——

精准搭建+无损迭代

传统流程中，因显示Array及触控Array pitch不一致，构建两者关联网表的大量节点连接映射及层级搭建至少需要2天时间，效率低且易引入人为连接错误。而 ArtemisFPD Noise 应用智能网表构建技术，自动匹配显示Array及触控Array空间对应关系构建全面板耦合网表。这一过程将搭建时间从数天减至几小时，还避免了人为错误。

在仿真迭代流程方面，ArtemisFPD Noise能够基于用户指定区域，自动提取前序仿真的受干扰信号，无损代入后序像素电路仿真，颠覆原有手动保存再导入的传统做法。这种无损仿真链路，提升了流程衔接效率，真实还原干扰信号在复杂网络中的传播、耦合与叠加过程，确保仿真结果的高精度。

适用场景：

覆盖干扰分析全链路

ArtemisFPD Noise 是一个全场景的干扰分析平台，其适用场景涵盖了面板设计的核心痛点：

• 显示内部串扰： 分析高密度走线间的信号耦合。

• 触控对显示的干扰： 重点解决水波纹、画质闪烁等问题。

• 显示对触控的影响： 评估显示驱动噪声对触控报点率、信噪比(SNR)的影响。

该工具拥有极高的灵活性，支持多种像素排列及驱动架构，可提取分析任意位置的任意信号，并进行批量仿真结果的快速统计，是大范围、多维度的分析利器。

在参数评估方面，该工具能够全面分析触控打码信号的频点、波形及编码方案，同时评估显示驱动信号的架构设计、时序参数和寄生效应，为架构选型和参数优化提供坚实的理论依据。

案例展示：

精准复现“水波纹”

在某知名企业的产品开发过程中，遭遇了难以解决的水波纹问题，迫切需要定位问题根源并验证优化方案，ArtemisFPD Noise 显示了其卓越的实战效能。

在实际用户案例验证中仿真结果与实测趋势匹配!波形关联锁定Tx 打码信号对像素电流的调制干扰，为调整打码频率和时序提供精确数据支撑。

结 语

仿真工具能力决定产品上市速度和品质。Empyrean ArtemisFPD Noise打破大规模面板信号干扰仿真的性能壁垒，用1天替代25天、智能构建替代人工搭建再映射、自动迭代代替手动保存再代入。对于追求极致画质与触控体验的设计公司，它不仅是工具，更是下一代高端显示技术的“加速器”。欢迎联系华大九天销售团队预约产品演示或申请试用，让显示产品开发效率实现质的飞跃!
