【ESP32-C3】WT9932C3-TINY开发板规格书

开发板简介

1

开发板介绍

WT9932C3-TINY是一款专为轻量化物联网开发设计的迷你开发板,核心基于乐鑫ESP32-C3芯片,搭载启明云端WT0132C3-S5模组,整体尺寸仅23×38mm,在极小体积内实现了强劲性能与丰富功能的平衡。

开发板主频高达 160MHz，支持蓝牙与 Wi-Fi双模无线通信，可无缝适配智能家居、低功耗物联网终端等场景。

硬件设计上，不仅将所有引脚全引出，支持面包板快速开发，还集成了 USB转串口芯片，简化用户调试流程；同时板载 RGB灯、EN与 BOOT功能按钮及电源指示灯，满足基础功能验证与状态监测需求；电源部分采用LDO设计，最大支持 1A电流输出，保障外设稳定供电；此外，通过将 EN引脚短接 GND，开发板可切换为USB转串口调试器，进一步提升开发板功能性。

2

产品特点

超小尺寸，高集成度 23×38mm迷你尺寸，适配空间受限的场景（如小型智能设备、嵌入式模块），同时集成模组、USB转串口、板载灯/按钮，无需额外外接核心元件，开箱即可开发。

强劲性能,双模无线基于ESP32-C3芯片,160MHz主频保障数据处理效率,支持WiFi与蓝牙双模通信，满足物联网设备的无线连接需求，适配智能家居、远程控制、数据传输等多场景。

灵活开发，兼容便捷所有引脚全引出，可直接插入面包板搭建原型，兼容各类传感器、执行器等外设；支持板载 USB转串口，无需额外购买串口模块，降低开发门槛。出厂自带 micropython，方便用户直接使用脚本开发。

多功能调试，一物两用板载 EN（使能）与 BOOT（启动）按钮，方便进入下载模式；通过 EN短接GND可切换为 USB转串口调试器，可用于其他设备的串口调试，提升硬件复用率。

稳定供电，状态可视 LDO电源设计最大支持 1A电流输出，为外设提供稳定供电；板载电源指示灯实时显示供电状态，RGB灯可用于功能验证、状态指示（如网络连接、数据传输），直观便捷。

3

开发板图片

图1 开发板正面视图

图 2 开发板反面视图

硬件参考

1

功能框图

图 3 -功能框图

2

硬件外设

3

组件介绍

图 4 -接口组件

4

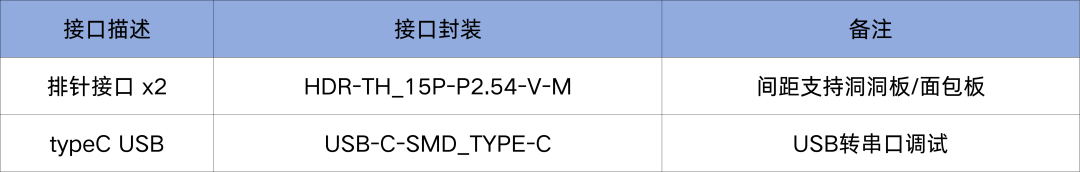

接口封装

5

接口说明

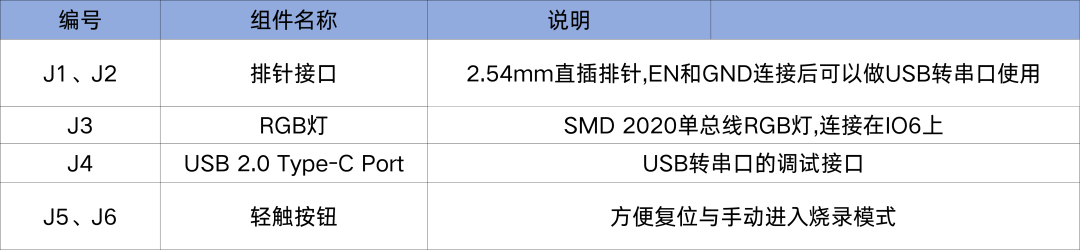

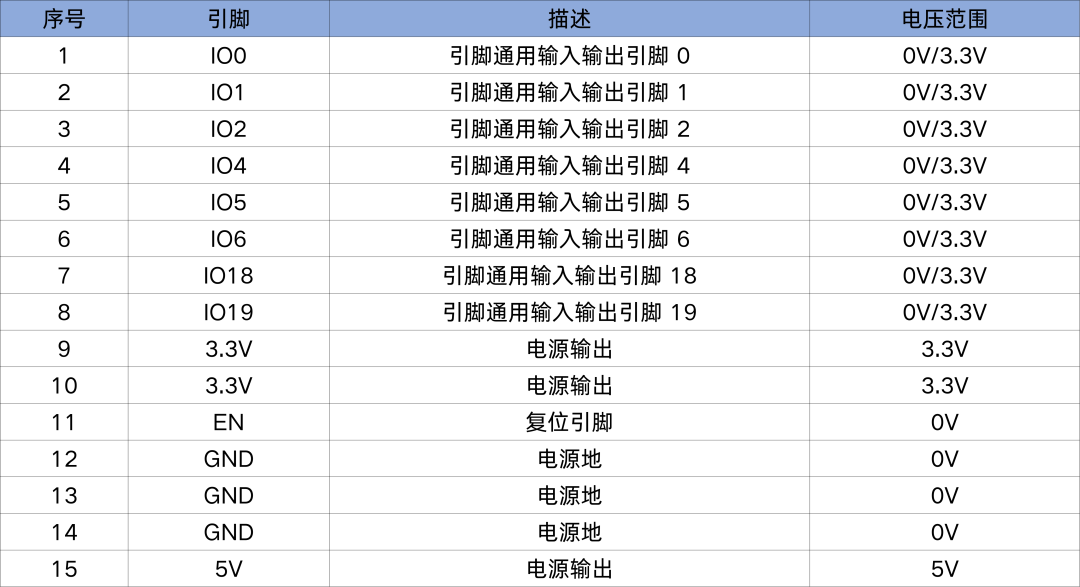

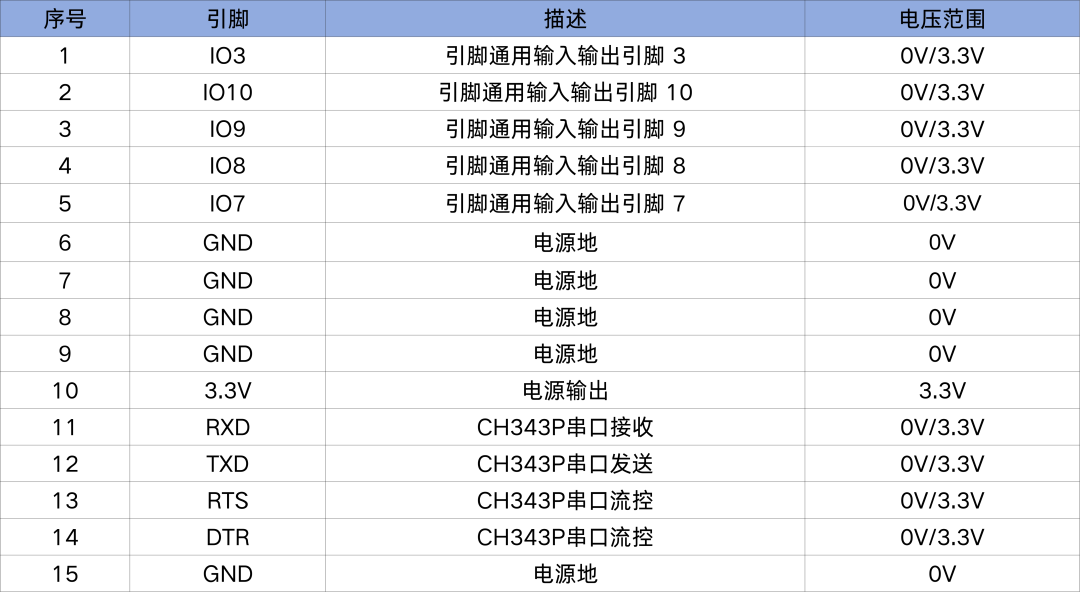

[J1]排针接口

[J2]排针接口

[J3]RGB灯

RGB灯使用单总线,,VWS2812,连接到开发板上的IO6引脚。

[J4]Type-C

串口芯片使用的是CH343P。通过EN和GND连接,开发板可以变成USB转串口模块

原理图

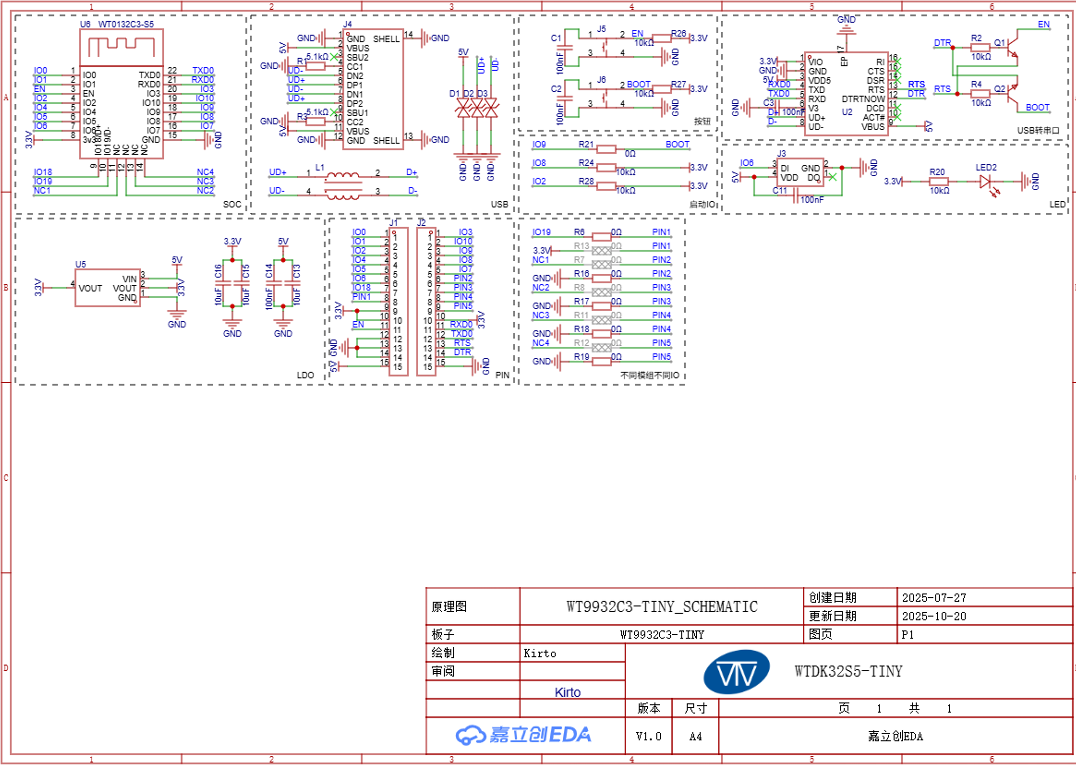

图 5 -原理图

结构支持

1

PCBA尺寸图

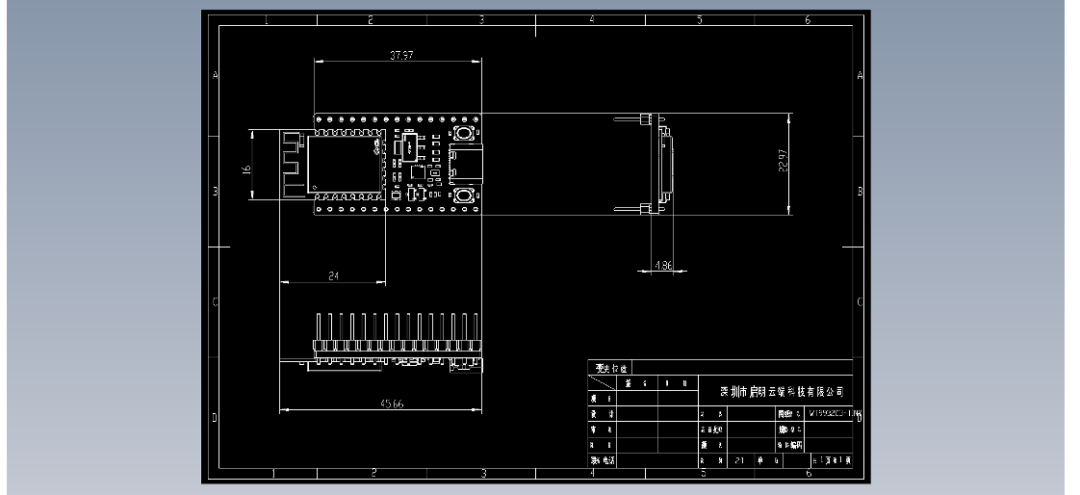

图 6 -主板尺寸图

使用指引

1

准备工作

在开始使用设备前，请准备以下物品和环境条件：

USB-C数据线 × 1用于为开发板供电或与电脑连接，建议使用原装或质量良好的线材，保证供电稳定。

WT9932C3-TINY开发板×1本产品的核心硬件设备。

串口调试器用于调试查看日志。

2

硬件配置

1.连接供电

使用 USB-C数据线将开发板与电脑或 USB适配器相连。

上电后，设备将自动启动，指示灯亮起表示设备已通电。

3

使用指南

1.连接好开发板和电脑通过 USB-C线连接电脑。注意：部分电脑可能需要安装驱动

2.打开串口调试器找到自己的串口号，设置波特率为 115200。即可打开交互式命令行。产品出厂自带micropython,可以通过交互式命令行发送脚本语法
