【ESP32-P4系列】WT9932P4-MINI开发板上手指南

开发板简介

1

开发板介绍

ESP32-P4-MINI 开发板是深圳市启明云端有限公司推出的，基于 WT0132P4-A1核心板设计的多媒体开发板。WT0132P4-A1 核心板基于乐鑫 ESP32-P4 系列芯片设计，搭载双核 360MHz RISC-V 处理器和 32 MBPSRAM。此外，ESP32-P4 支持 USB 2.0标准，MIPI-CSI，MIPI-DSI，H.264 Encoder等多种外设，可满足客户对低成本，低功耗的多媒体产品的开发需求。

2

开发板图片

图1：ESP32-P4-MINI 开发板（正面）

图2：ESP32-P4-MINI 开发板（背面）

2

扩展板

入门指南

本节将简要介绍 ESP32-P4-MINI 开发板，说明如何在 ESP32-P4-MINI 上烧录固件及相关准备工作。

1

组件介绍

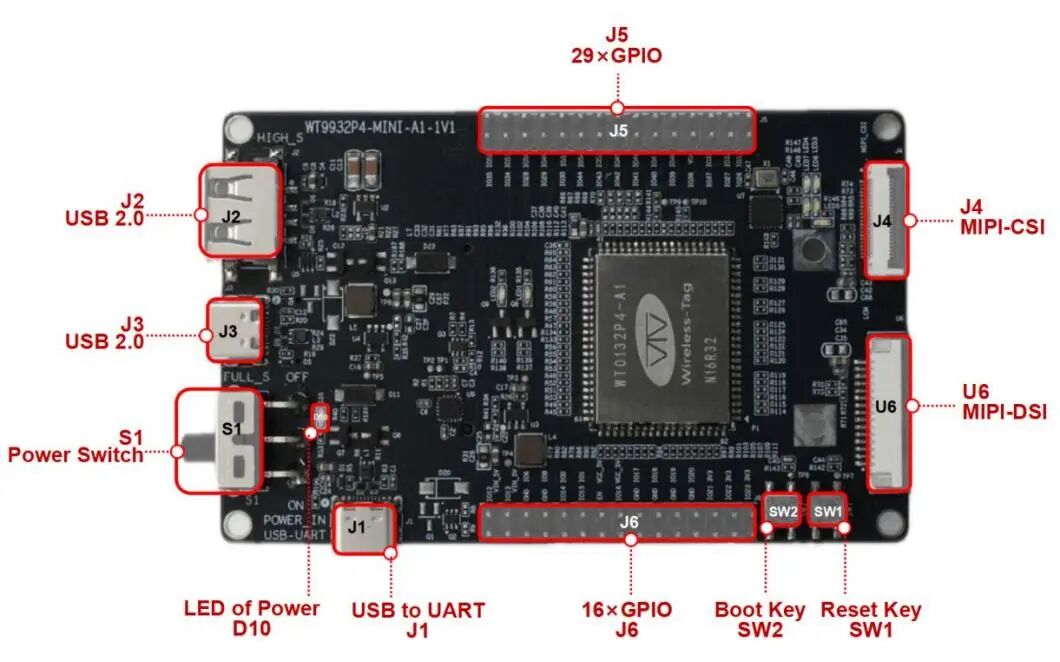

图3：ESP32-P4-MINI 开发板组件介绍（正面）

图4：ESP32-P4-MINI 开发板组件介绍（背面）

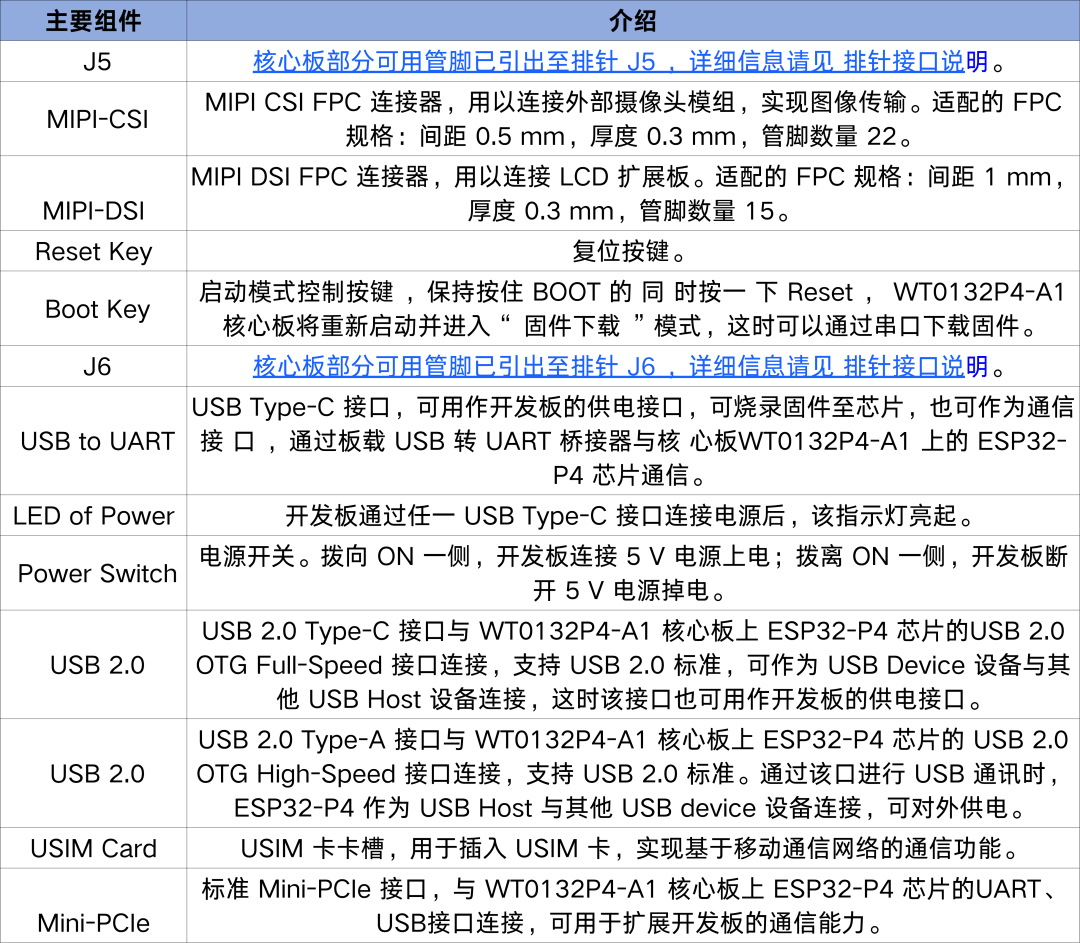

以下按照顺时针的顺序依次介绍开发板上的主要组件。

2

准备工作

ESP32-P4-MINI 开发板

USB-C 数据线

电脑（Windows、Linux、macOS均可）

LCD 屏幕（可选）

摄像头（可选）

CAT.1 模组与 USIM 卡（可选）

3

硬件设置

使用 USB 数据线将 ESP32-P4-MINI 连接到电脑，可通过任意一个 USB Type-C 端口给开发板供电。建议使用 USB to UART 接口来给核心板上的ESP32-P4 芯片烧录固件及调试。

4

软件设置

可前往乐鑫科技 ESP-IDF 快速入门，查看如何快速设置开发环境，将应用程序烧录至您的开发板。或前往启明云端代码仓库 GitHub Examples 寻找对应开发板应用示例，可自行下载编译后烧录至开发板即可开始开发使用。

硬件参考

1

功能框图

ESP32-P4-MINI 系列开发板的主要组件和连接方式如下图所示。

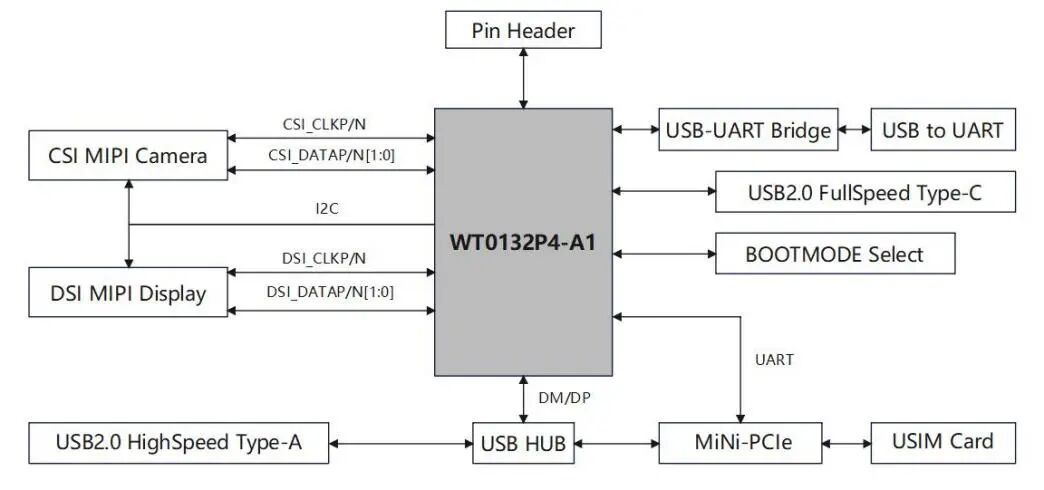

图5：ESP32-P4-MINI 功能框图

2

排针接口说明

下表列出了开发板排针（J5、J6）的名称和功能，排针的名称如图

ESP32-P4-MINI 开发板-正面所示，排针的序号与 ESP32-P4-MINI 开发板原理图一致。

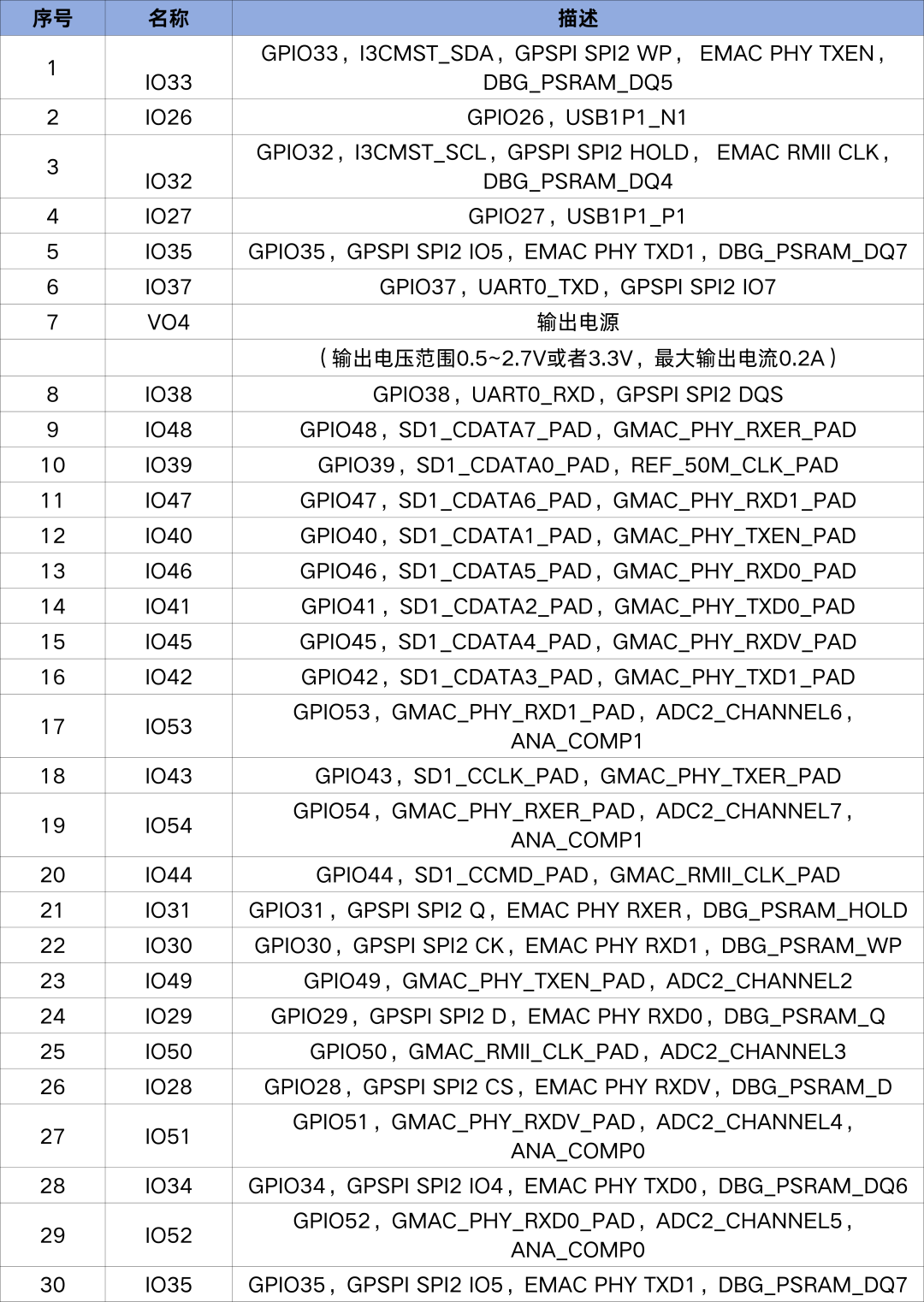

表1：J5 排针详细功能描述

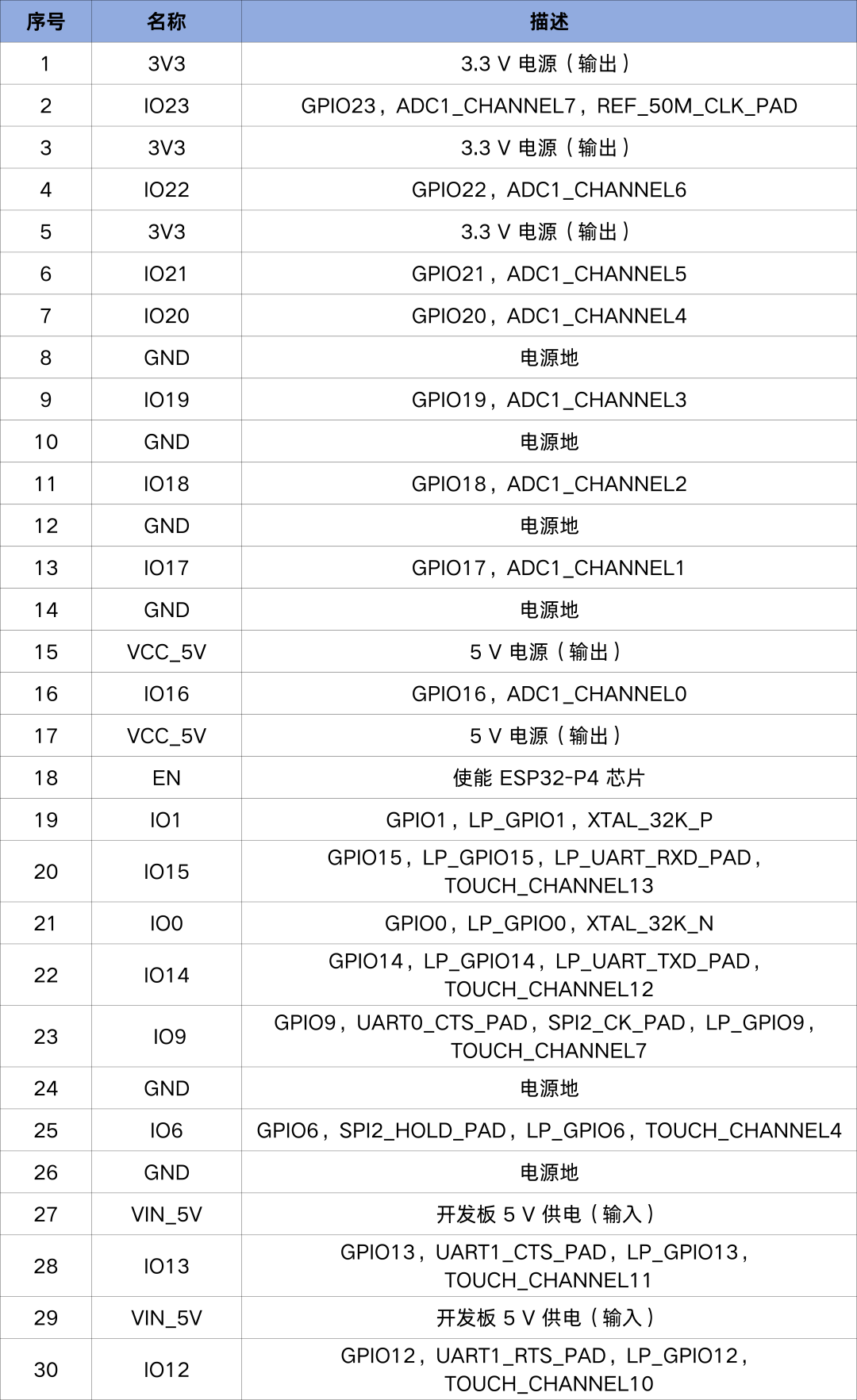

表2：J6 排针详细功能描述
