一、项目背景与痛点

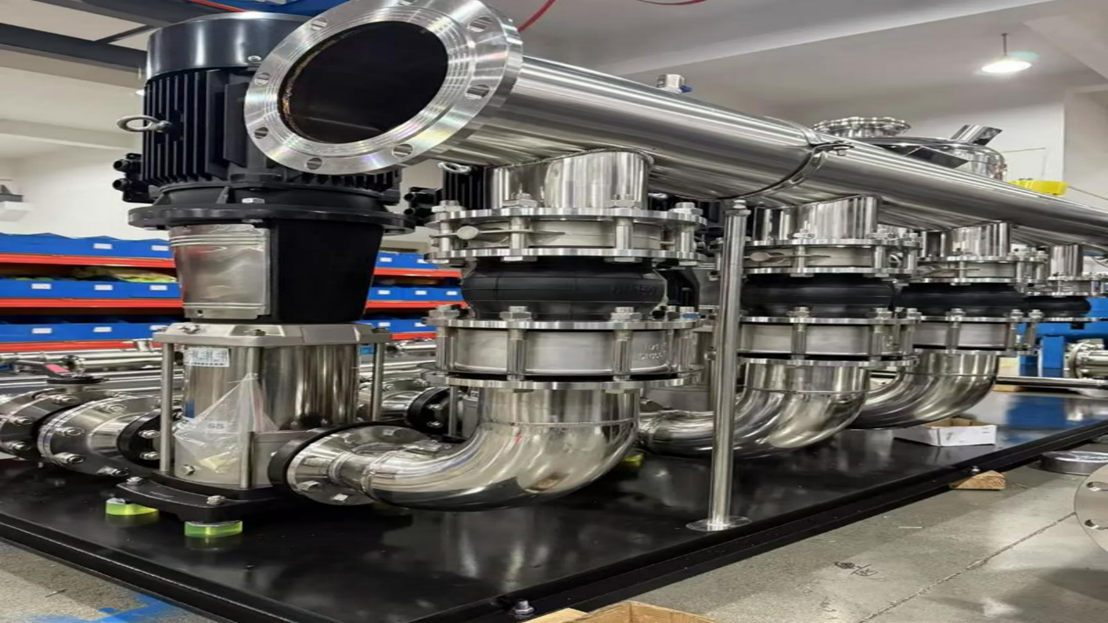

某供热设备制造商面临控制系统升级挑战：设备采用西门子S7-1200 PLC作为核心控制器，需同时满足本地HMI高实时操作与物联网平台远程监控需求。原方案中PLC直连HMI（Modbus TCP）与物联网网关，导致PLC通信负载过重，扫描周期延长至200ms，温控响应滞后明显，且两套独立通信链路造成IP资源冲突与布线混乱。

二、解决方案与实施

引入疆鸿智能JH-TCP-PN网关作为通信枢纽：PROFINET侧作为从站接入西门子PLC，速率100Mbps全双工，承担控制器与变频器、传感器等12个PROFINET设备实时数据交换；Modbus TCP侧作为主站连接HMI与物联网网关，轮询周期可配置至50ms。网关内置数据映射表，将PROFINET I/O地址空间与Modbus寄存器智能映射，实现“一次采集，多点分发”架构。

三、应用效果对比

实施后PLC扫描周期稳定在50ms以内，较原方案缩短75%；HMI操作响应时间由800ms降至150ms，触摸反馈无延迟感。通信拓扑从“星型交织”简化为“单网关星型”，网线减少40%，故障点由6个降至2个。远程监控数据同步精度提升，物联网平台掉包率由3.2%降至0.1%。设备在冬季运行期间，缺水、超温保护动作时间由原平均1.2s缩短至0.3s，防冻循环触发及时性显著改善。

设备技术参数

TCP-PN在Profinet一侧为Profinet从站，在Modbus一侧可以作为Client或者Server;

支持标准的Profinet I/O协议;

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

Modbus TCP Client参数：

工作在Modbus TCP Client模式时，最大可以支持16个Client，每个Client最大可支持32命令，各个Client并行工作，之间互不影响。

工作在Modbus TCP Server模式时，配置简单，并支持10个Client同时连接。

四、专业性总结

本案例验证了协议网关在暖通控制系统中的关键价值：一是通信解耦，将PLC从协议转换负担中释放，专注逻辑控制；二是实时性保障，PROFINET的IRT特性与Modbus TCP主站调度机制协同，满足供热工艺对温度闭环的毫秒级要求；三是运维简化，统一数据源与标准化接口降低现场调试复杂度。此类异构网络融合架构尤其适用于既有设备智能化改造场景，为传统供热装备向“边-云协同”演进提供了可复用的工程范式。
