数据采集DAQ助力应力测试

在材料力学检测、工业设备健康监测、半导体封装可靠性验证等场景中，有一个词，常常出现在大众的耳中，那就是应力测试。应力测试是评估构件性能、预防失效风险的核心手段，什么是应力？为什么要进行应力测试？应力测试的痛点有哪些？又如何利用数据采集DAQ进行应力测试呢？本篇文章将为大家解读以上问题

一、应力介绍

应力是物体内部单位面积上承受的内力，是构件在外力作用下产生形变时，内部原子间相互作用产生的抵抗外力、维持自身形状的力。其核心特征可概括为两点：一是无法直接测量，需通过物体形变（应变）间接表征，遵循材料力学的胡克定律，目前在测试测量、工业检测领域，人们利用电阻应变片将被测物体的应变转换为电参数进行测量；二是与构件失效直接相关，应力过大易导致构件拉伸断裂、弯曲变形、疲劳损坏，应力分布不均则会引发局部破损，影响产品可靠性与使用寿命。

二、应力测试需求和数据采集DAQ特点

应力测量的核心价值是“预判风险、优化设计、保障可靠”，应力测试贯穿产品研发、生产、运维全生命周期，在不同行业的核心诉求高度一致，对应力测量有三大需求：

1. 精准测量：应力数据直接指导产品设计与安全评估，哪怕微小偏差，都可能引发致命隐患。因此，需杜绝信号干扰和数据失真，确保数据真实反映测试对象状态。

2.多路多参数测量：无论是实验室材料验证，还是现场大型结构监测，都需快速完成多测点、多参数同步采集，适配复杂场景，避免影响进度或中断测试。

3.数据追溯分析：测试数据需具备可追溯性，且能快速整理分析、生成报表，为设计优化提供清晰依据，避免人工繁琐处理。

为满足以上需求，数据采集DAQ应运而生，它的以下特点完美解决应力测试需求：

1.测量精度高：应变/桥输入模块内置应变调理模块和高分辨率ADC，可对待测信号进行调理和放大及高精度采集，完美解决信号与精度问题；

2.多通道、模块化设计：数据采集DAQ能根据具体测试需求进行模块增减，能同时满足多点应变测试和多参数电气测试，同步采集多种类数据，提升测试效率；

3.全自动数据采集和存储传输：数据采集DAQ配备丰富的前端接口及通讯接口，可快速将采集的数据进行整理和传输，完美适配无人远距离长期监测数据需求，是应力测试的极佳选择。

三、数据采集DAQ测量详解

1.直接测量应变片：

采用两线电阻或四线电阻方式测试电阻，来计算应变。优点为直接，成本低，缺点为精度不高。将应变片根据具体应力方向紧贴待测物体表面，用数据采集DAQ直接连接应变片，在数据采集DAQ中选择应变测量，输入应变片的应变系数和原电阻值，

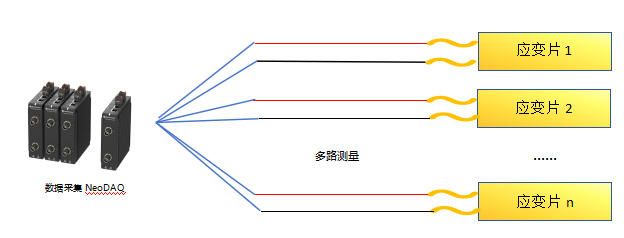

当待测物产生形变时，数据采集DAQ会根据应变片的电阻变化，根据公式ΔR/R​=K⋅ε，计算出应变ε，连接方法如下：

2.桥输入测量应力：

惠斯通电桥（又称单臂电桥）是一种可以精确测量电阻的电路，DAQ内置可用于桥接的电桥电路和激励信号源，用于测量支路电压。例如四分之一电桥的电路，即在其中一个桥臂中联入一枚应变片，当应变电阻因为受力改变电阻时，数据采集DAQ内置电压采集器采集的电压数值也会变化，由此数据采集DAQ可内部反推计算应变和应力，目前惠斯通电桥主要分为两种：四分之一桥电路，半桥电路和全桥电路

按下列示意图完成应变片接入，在数据采集DAQ中选择对应种类的桥测量，输入应变片的应变系数和原电阻值，当待测物产生形变时，数据采集DAQ会根据应变片的电压变化，根据公式Vo=V桥压x（R1*R3-R2*R4）/{（R1+R2）-（R3+R4）}计算出对应应变片的阻值变化，从而测得应变。

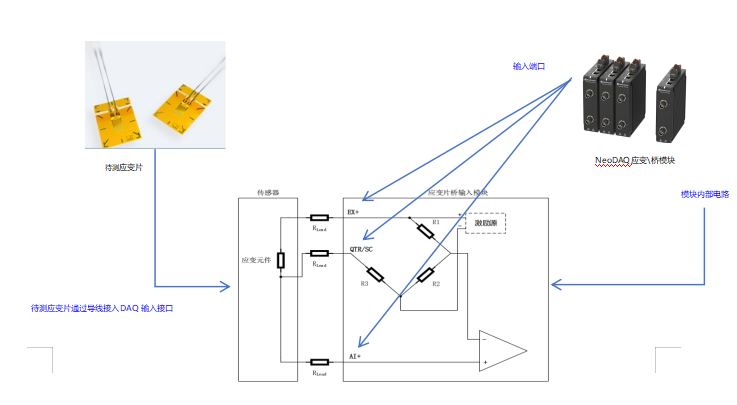

DAQ桥输入模块-四分之一桥输入应用图 ：

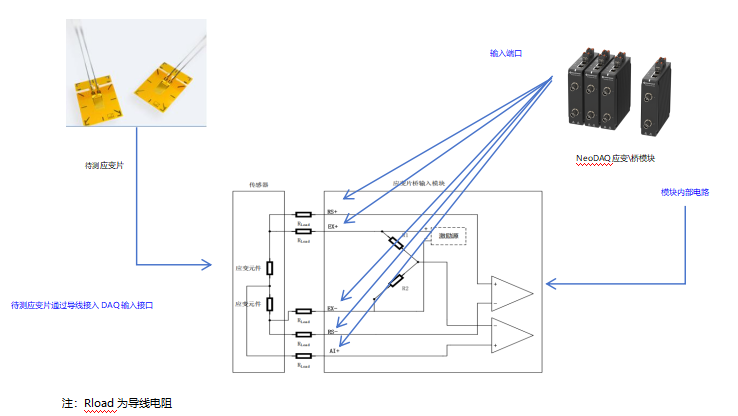

D DAQ桥输入模块-半桥输入应用图：

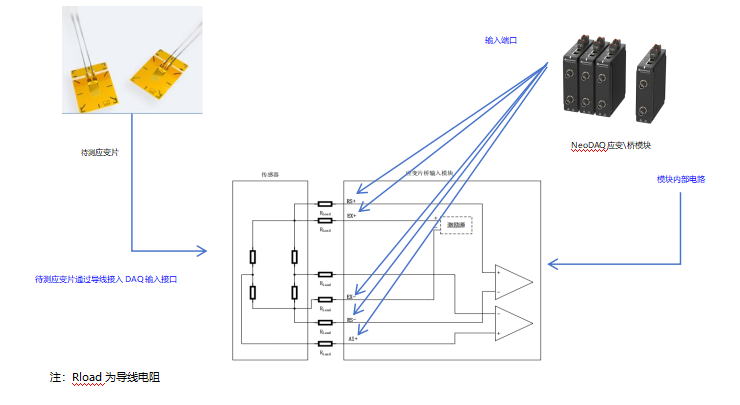

DAQ桥输入模块-全桥输入应用图：

利用数据采集DAQ的桥输入模块测应力抗干扰能力强，测试精度高，适用于高精度材料力学测试（如弹性模量、泊松比测量）、高速旋转构件扭矩应力监测 半导体功率器件封装应力分布测试等高精度要求测试场景。

四、总结

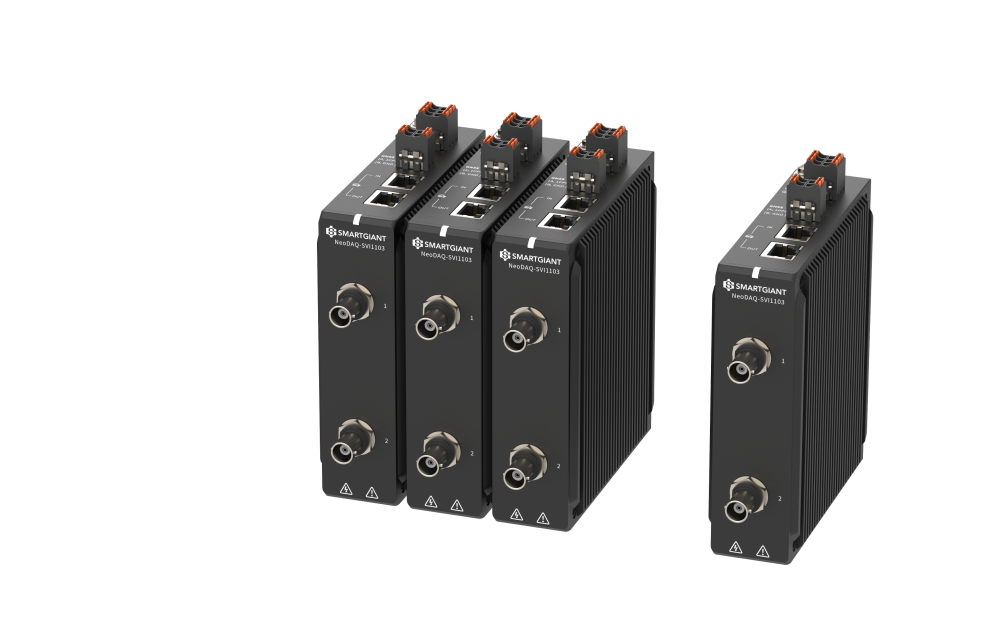

DAQ通过应变/桥路测应力的核心，是借助惠斯通电桥解决应变片微小电阻变化的测量难题，半桥与全桥的选择需平衡精度、成本与场景需求——半桥适配大多数工业单点测试，全桥主攻高精度、高干扰场景。思林杰的产品数据采集NeoDAQ包含专门针对应力测试的应变\桥输入模块，可协助工程师优化桥路适配性、提升信号调理精度与算法稳定性，让复杂的应力测试变得简单、高效、可靠。

除应变测量模块外，NeoDAQ还包含电压输入、电流输入、震动输入等针对工业自动化测试的测量模块，后续我们将针对具体行业场景，拆解实际应用案 例，欢迎持续关注！若有定制化测试需求，可联系我们提供专属解决方案。
