1. 产业背景与技术范式转移

在现代高端制造业与精密金属加工领域，焊接工艺的质量、效率以及对复杂材料的适应性，直接决定了航空航天、新能源汽车制造、深海船舶工程等支柱产业的整体技术上限。作为工业焊接系统的核心执行单元与能量控制中枢，逆变焊机的底层电力电子架构在过去数十年间经历了从早期的晶闸管（SCR）到硅基绝缘栅双极型晶体管（IGBT）的演进。然而，随着工业界对焊接设备轻量化、极端高能效以及对诸如铝合金薄板等热敏感材料实现“零飞溅”优质焊接的需求日益增长，传统硅基IGBT的材料物理极限已成为制约焊接技术向下一代智能制造迈进的关键瓶颈。

硅基IGBT作为一种双极型器件，其在关断过程中不可避免地存在少数载流子复合所需的延迟，这一物理现象在宏观电气特性上表现为显著的“拖尾电流”。拖尾电流的存在导致器件的开关损耗（Switching Loss）随工作频率的升高而呈线性乃至指数级急剧增加。受制于这一热力学与半导体物理的双重限制，传统高功率逆变焊机（如500A级别的重工业电焊机）的主电路开关频率通常被严格限制在20 kHz至30 kHz的区间内 。相对较低的开关频率不仅意味着设备内部的主频变压器、输出滤波电抗器等被动磁性元器件的体积与重量无法得到进一步的有效缩减，使得设备显得异常庞大与笨重；更为致命的是，它在物理硬件层面上限制了焊接电源控制系统的执行带宽，导致基于微秒级响应的极高频波形控制算法在硬件执行端出现严重的相位滞后与失真，从而无法完美落地。

碳化硅（SiC）宽禁带半导体材料的成熟与商业化应用，从根本上颠覆了这一长久以来的技术困局。凭借其高达3.26 eV的禁带宽度（约为硅的3倍）、10倍于硅的临界击穿电场强度以及极高的电子饱和漂移速度，SiC MOSFET作为纯粹的多子导电器件，能够实现微秒甚至纳秒级别的极速开关转换，在物理层面上几乎完全消除了反向恢复电荷（Qrr​）与拖尾电流所带来的巨大损耗 。这一底层核心元器件的革命性突破，使得最新研发的“中频逆变器”切换频率成功突破了50 kHz的行业天花板，在部分高端轻量化应用中甚至能够稳定运行在80 kHz至100 kHz的超高频频段 。在超高切换频率的硬件平台支撑下，逆变焊机系统不仅实现了整机体积与重量的断崖式下降，其电能转换的整体能效更是相比传统设备提升了约28%-30% 。

倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

更为深远的意义在于，超高频硬件架构与先进数字信号处理（DSP）系统的深度结合，彻底催生了逆变焊机以“自适应波形控制”（Adaptive Waveform Control）技术为核心的智能进化。通过对焊接过程中熔池状态进行极高采样率的监测，设备能够根据熔池的实时阻抗反馈，在每秒内进行数万次的精确波形修正。这种微秒级的动态能量重塑，彻底切断了短路过渡中飞溅产生的物理链条，从而在极薄板材（如汽车铝合金面板）的焊接中实现了史无前例的“零飞溅”完美工艺 。倾佳电子杨茜将从半导体器件物理、高端封装热力学、驱动架构安全边界以及先进冶金控制理论等多个维度，系统且详尽地探究碳化硅技术与焊机智能进化的深度融合机制。

2. 碳化硅功率器件对逆变焊机硬件架构的物理重塑

2.1 超高切换频率的实现机制与能效飞跃的量化分析

在逆变焊机最典型的主电路原边逆变全桥（H桥）硬开关拓扑中，功率半导体器件的热耗散主要由稳态下的导通损耗（Conduction Loss）和瞬态下的开关损耗（Switching Loss，包括开通损耗 Eon​ 与关断损耗 Eoff​）共同构成。传统IGBT在关断瞬间，由于基区内存储的大量少数载流子需要时间进行复合与抽取，器件无法瞬间切断电流，从而在集电极电压上升的同时保持较大的集电极电流，产生巨大的关断损耗。而SiC MOSFET的导电过程仅依靠多数载流子，不存在少数载流子的存储与重组效应，其开关暂态的持续时间几乎完全取决于外部栅极驱动回路对极其微小的寄生结电容（如输入电容 Ciss​ 和米勒电容 Crss​）的充放电速度 。因此，其开关损耗被压缩到了极低的水平。

以基本半导体（BASIC Semiconductor）专门针对高端工业电焊机等领域研发的Pcore™2 34mm系列SiC MOSFET半桥模块为例。该系列中的核心型号BMF80R12RA3具有1200V的阻断电压能力，在 25∘C 下的典型导通电阻（RDS(on)​）仅为15 mΩ，额定电流（IDnom​）达到80A 。为了精确量化碳化硅技术在超高频下对能效的重塑能力，引入基于PLECS电力电子仿真模型的系统级数据。在针对逆变电焊机应用设定的严苛工况下——输出功率为20 kW、母线电压 VDC​=540V、占空比 D=0.9、驱动电阻 RG(on)​=15Ω 且 RG(off)​=8.2Ω、散热器基板温度稳定在 TH​=80∘C——SiC MOSFET模块与行业内主流的高速IGBT模块进行了多频率维度的详尽对比。

性能与损耗指标	SiC 半桥模块 (BMF80R12RA3)	SiC 半桥模块 (BMF80R12RA3)	SiC 半桥模块 (BMF80R12RA3)	某品牌高速IGBT模块 (1200V 100A)	某品牌高速IGBT模块 (1200V 150A)
工作开关频率 (fsw​)	70 kHz	80 kHz	100 kHz	20 kHz	20 kHz
单管导通损耗 (W)	16.67	15.93	16.17	37.66	37.91
单管开通损耗 Eon​ (W)	48.20	33.48	38.36	64.26	41.39
单管关断损耗 Eoff​ (W)	10.55	12.15	15.42	47.23	22.08
单管总损耗 (W)	66.68	80.29	59.96	149.15	101.38
全桥系统总损耗 (W)	239.84	321.16	266.72	596.60	405.52
逆变系统整机效率 (%)	98.82	98.68	98.42	97.10	98.01

数据来源：基本半导体BMF80R12RA3终端应用电力电子仿真数据

对上述详实数据的深度解析，可以揭示几个极具工程价值的底层结论。首先，实现了跨越维度的频率提升与损耗骤降的共存。即使在SiC MOSFET（BMF80R12RA3）的开关频率从IGBT时代的基准20 kHz大幅跃升至80 kHz（即提升了整整4倍）的条件下，其H桥系统总损耗（321.16 W）依然远低于1200V 100A IGBT模块在20 kHz极低频下的总损耗（596.60 W），相对损耗降低幅度接近50% 。其次，整机能效的绝对提升带来了全生命周期成本的优化。在完全相同的20 kW功率输出下，全碳化硅逆变系统的整机效率可稳定在98.42%至98.82%之间极高位运行，相较于同等级IGBT系统（最高98.01%，且仅在20kHz下达成），效率直接提升了约1.58个百分点。若将这种核心逆变级的降耗放大至包含前端PFC（功率因数校正）、高频主变压器铁损降低以及散热冷却系统能耗下降的整个焊机系统维度，便可印证在行业前沿应用中出现的“相比传统设备，能效提升约28%-30%”的宏观飞跃 。

此外，在全桥硬开关拓扑中，换流过程必须依赖功率器件自带的反并联体二极管（Body Diode）进行续流。传统IGBT通常需要反并联外部的快恢复二极管（FRD），而这些硅基FRD在反向恢复时会产生巨大的反向恢复电流峰值（Irm​）和反向恢复电荷（Qrr​）。SiC MOSFET的本征体二极管作为一种宽禁带结构，其反向恢复行为几乎仅由较小的结电容位移电流主导。根据基于BTD5350SCWR搭建的高压双脉冲测试平台实测数据，在 VDC​=800V,ID​=80A,Tj​=150∘C 的高温满载极端工况下，BMF80R12RA3的反向恢复电荷 Qrr​ 仅仅为1.25 μC，反向恢复损耗 Err​ 低至0.44 mJ 。这种几乎可被视为“零”的反向恢复特性，从物理根源上极大抑制了桥臂换流瞬间因直通短路效应造成的巨大电流尖峰，不仅直接削减了伴随产生的巨大开通损耗，更大幅度地降低了高频电磁干扰（EMI）。在一个对高频控制信号保真度要求极高的自适应智能焊机内部，这种极低EMI特性的电磁环境是至关重要的，它保证了数字信号处理器在采集微弱的熔池反馈信号时不受强电磁噪声的污染。

2.2 大功率焊接应用中的封装材料学突破与热力学协同

逆变焊机，尤其是针对重型工业结构件制造的500A级别的大功率逆变焊机（如基于全碳化硅技术架构重构的NBC-500 SiC类型焊机），在实际施工作业中面临着极其恶劣的热学与机械环境 。电焊机的负载曲线绝非平滑连续，而是呈现高度的间歇性脉冲特征（起弧、熔滴过渡、熄弧频繁交替）。这种剧烈且高频的功率吞吐对功率模块内部材料的抗热冲击能力（Thermal Shock Resistance）与热机械应力疲劳寿命提出了物理极限上的考验。

在高频大电流的工作状态下，SiC芯片由于其卓越的单位面积比导通电阻（Ron,sp​）极低，使得芯片面积大幅缩小。这种极高的功率密度意味着系统产生的热量更加集中，对基板的热传导率以及陶瓷与敷铜层之间的机械结合强度提出了前所未有的全新挑战。为了跨越这一工程鸿沟，新一代大功率工业级SiC模块（例如基本半导体的Pcore™2 62mm系列BMF540R12KA3，额定规格1200V / 540A，专用于大功率焊机电源及储能系统）摒弃了传统的封装工艺，创新性地引入了高性能氮化硅（Si3​N4​）活性金属钎焊（AMB, Active Metal Brazing）陶瓷基板以及匹配的高温焊料体系 。

从材料物理学和力学的深度视角对比，不同陶瓷覆铜板基底的宏观特性差异决定了其在极限应用中的命运：

封装基板类型	氧化铝 (Al2​O3​)	氮化铝 (AlN)	氮化硅 (Si3​N4​)	物理单位
热导率	24	170	90	W/m·K
热膨胀系数 (CTE)	6.8	4.7	2.5	ppm/K
抗弯强度	450	350	700	N/mm²
断裂强度	4.2	3.4	6.0	MPa·m^(1/2)
剥离强度	≥4	-	≥10	N/mm
绝缘系数	-	20	>20	kV/mm

数据来源：93种陶瓷覆铜板的性能比较

通过对该材料学矩阵的剖析，可得出深刻的技术洞察：传统的氧化铝（Al2​O3​）虽然成本低廉，但其热导率仅为 24 W/m·K，无法满足SiC的高热通量疏散需求；氮化铝（AlN）虽然具有高达 170 W/m·K 的极佳导热率，但其晶体结构决定了抗弯强度极差（仅350 MPa），材质较脆，在实际封装中必须增加厚度（典型厚度需达到630 μm）以弥补机械强度的先天不足，这种妥协直接拉长了传热路径，进而削弱了其固有的热阻优势 。

相反，氮化硅（Si3​N4​）展现出了近乎完美的综合性能平衡。其热导率虽然为中等的 90 W/m·K，但其抗弯强度高达惊人的 700 MPa，断裂韧性达到 6.0 MPa·m^(1/2) 。这种极高的结构强度使得 Si3​N4​ AMB基板在保持足够机械韧性的同时，其厚度可以大幅减薄至典型的 360 μm。在热传导路径大幅缩短后，实战中 Si3​N4​ 的等效热阻（Rth(j−c)​）已经能够做到与加厚版AlN极为接近的卓越水平。更为决定性的是可靠性测试数据的背书：在经历苛刻的1000次极端的温度冲击循环（Thermal Shock）试验后，Al2​O3​ 和 AlN 的覆铜板普遍会因为热膨胀系数（CTE）的失配而出现铜箔与陶瓷层之间的微裂纹演化，直至发生致命的剥离与分层现象；而 Si3​N4​ 凭借其极低的热膨胀系数（2.5 ppm/K）和极强的剥离强度，在同样的1000次温度冲击试验后依然保持了 ≥10N/mm 的优异接合强度 。对于频繁经历起弧与熄弧剧烈热循环的500A级别大功率逆变焊机而言，Si3​N4​ 封装技术是确保焊接设备在动辄十年的全生命周期内，不会因热机械疲劳应力而发生底层失效的最坚实保障。

另外，62mm 540A 模块采用极致的低杂散电感设计（寄生电感 Lσ​≤14nH）。在超高频切换时，系统遵循楞次定律，电压过冲服从方程 Vspike​=Lσ​⋅(di/dt)。实测中，在电流为540A、温度为 25∘C 时，即便开通 di/dt 高达 8.00 kA/μs，关断 di/dt 达到 10.86 kA/μs 的极端暂态工况下，BMF540R12KA3 的关断电压尖峰依然被极其安全地钳制在 797.72V（远低于器件1200V的物理耐压雪崩阈值），极大地拓宽了系统在恶劣工业电网波动环境下的鲁棒性边界。

3. 驱动架构的安全边界构建：有源米勒钳位(Active Miller Clamp)机制

超高频率与极速开关能力的获得并非毫无代价，其在电磁学层面伴生的是系统内部极端高昂的电压变化率（dv/dt）。根据双脉冲实测波形数据，SiC MOSFET在开关瞬间的 dv/dt 极快，常常达到 15 kV/μs，在特定轻载或小驱动电阻条件下甚至能够突破 30 kV/μs（例如BMF80R12RA3在25°C下关断 dv/dt 可达 33.05 kV/μs） 。在逆变焊机的桥式拓扑电路中，这一狂暴的物理特性会诱发对系统极具毁灭性的“米勒效应”（Miller Effect）。

米勒效应的物理机制如下：当下管SiC MOSFET（如Q2）被指令保持关闭状态时，伴随着同一桥臂的上管（Q1）的极速开通，桥臂中点电压（即下管的漏极电压 VDS​）会在几十纳秒内发生剧烈跃升。这一高达数万伏每微秒的正向 dv/dt，会无视绝缘屏障，直接通过下管栅-漏极之间的寄生电容（即米勒电容 Crss​ 或 Cgd​）强行注入一股具有极强破坏力的位移电流 Igd​，其瞬态幅度服从麦克斯韦偏微分方程的简化形式：Igd​=Cgd​⋅(dv/dt) 。这股来势汹汹的米勒电流随后会沿着阻抗最小的路径——即下管的栅极关断电阻（Rgoff​）——流向驱动电路的负电源轨。在此过程中，根据欧姆定律，该电流会在栅极网络上产生一个正向的感应电压尖峰（Vgs_induced​=Igd​⋅Rgoff​）。由于SiC MOSFET为了追求更低的导通内阻，其栅极开启阈值电压（VGS(th)​）被设计得相对较低（典型值为 2.7V，且在 175∘C 的高温重载工作环境下会进一步产生负温度系数漂移，降低至 1.84V 左右）。一旦这个由 dv/dt 激发的感应电压尖峰在某一瞬间超过了漂移后的阈值电压，本应绝对处于关断状态的下管就会被灾难性地误导通。此刻，上下管同时处于导通状态，直流母线发生直通（Shoot-through）短路，巨大的短路电流将在微秒级时间内使整个碳化硅逆变模块发生不可逆的热失控爆炸。

为了彻底应对这一因追求高频而带来的致命威胁，先进的逆变焊机驱动板架构（例如采用青铜剑技术 Bronze Technologies 研发的 BSRD-2427、BSRD-2503 整体解决方案及 2CP0225Txx 系列即插即用驱动器）在硬件底层融合了双重防御策略 ：

非对称负压关断偏置：驱动模块采用专用的正激DC-DC隔离电源芯片（如 BTP1521P，输出功率可达 6W）配合高频变压器（TR-P15DS23-EE13），输出 +18V / -4V（或 +15V / -5V）的非对称驱动电压。其中，提供 -4V 的深度负极性关断底座，实际上人为地垫高了米勒感应电压触发误导通所需攀爬的绝对电压阶梯（提供了更大的电压裕量容错空间）。

集成有源米勒钳位（Active Miller Clamp）电路：仅仅依靠负压仍无法应付极端 dv/dt 的冲击，必须引入主动短路机制。在单通道隔离驱动芯片（如型号 BTD5350MCWR）内部，硬件集成了一个高带宽的钳位比较器与低导通电阻的放电MOSFET。在SiC MOSFET处于指令关断期间，该比较器以纳秒级的极速实时监测其栅极真实电压。一旦检测到栅极电压因外部噪声或米勒电流抬升，并在其回落低于设定的安全阈值（相对芯片地为 2V 或 2.2V）时，驱动IC内部的钳位MOSFET瞬间导通，强制将SiC MOSFET的栅极与负电源轨（-4V）进行极低阻抗的物理直接短路连接 。这一主动动作在空间上提供了一条极低阻抗的米勒电荷泄放回路，完全旁路了外部较大的 Rgoff​，从而将米勒感应电压扼杀在萌芽之中。

双脉冲平台的极限测试数据为米勒钳位技术的有效性提供了最确凿的实证。在严苛的动态测试条件（上管极速开通致使 VDS​=800V,ID​=40A，系统 dv/dt 飙升至 14.76kV/mus）下，如果撤除米勒钳位保护，下管栅极在毫无防备下被寄生电流硬生生抬升至极其危险的 7.3V，这已远远超越其导通阈值，直通灾难不可避免；而在无缝启用米勒钳位功能后，下管的 VGS​ 波动被死死钳制在安全的 2V 甚至 0V 附近，彻底锁死了误导通的物理可能 。这种深入到门极电荷控制底层的驱动架构进化，是构筑中频与高频SiC智能焊机绝对安全壁垒的先决条件。

4. 智能进化的核心软件形态：基于超高频的自适应波形控制技术

在凭借碳化硅半导体材料成功解决了高频硬件架构的高损耗、热学瓶颈与电磁干扰的安全约束后，SiC技术实际上赋予了逆变焊机数字控制系统前所未有的“执行带宽”。在一个传统的基于IGBT构建的焊机中，由于受限于20 kHz的最高开关频率，其对脉宽调制（PWM）指令和电流微调的最短物理响应周期被死死限制在 50 微秒。在这个时间尺度内，熔池内部的微观变化往往已经发生并结束。而将开关频率跃升至 50 kHz 乃至 100 kHz 的全碳化硅焊机，其电流微调周期被急剧压缩至 10 微秒甚至更低，时间维度的分辨率直接提升了 5 倍以上 。这种底层硬件响应速度的质变，为上层焊接控制软件算法的降维打击创造了条件——一种能够感知并干预液态金属微观过渡过程的“自适应波形控制技术”（Adaptive Waveform Control）应运而生 。

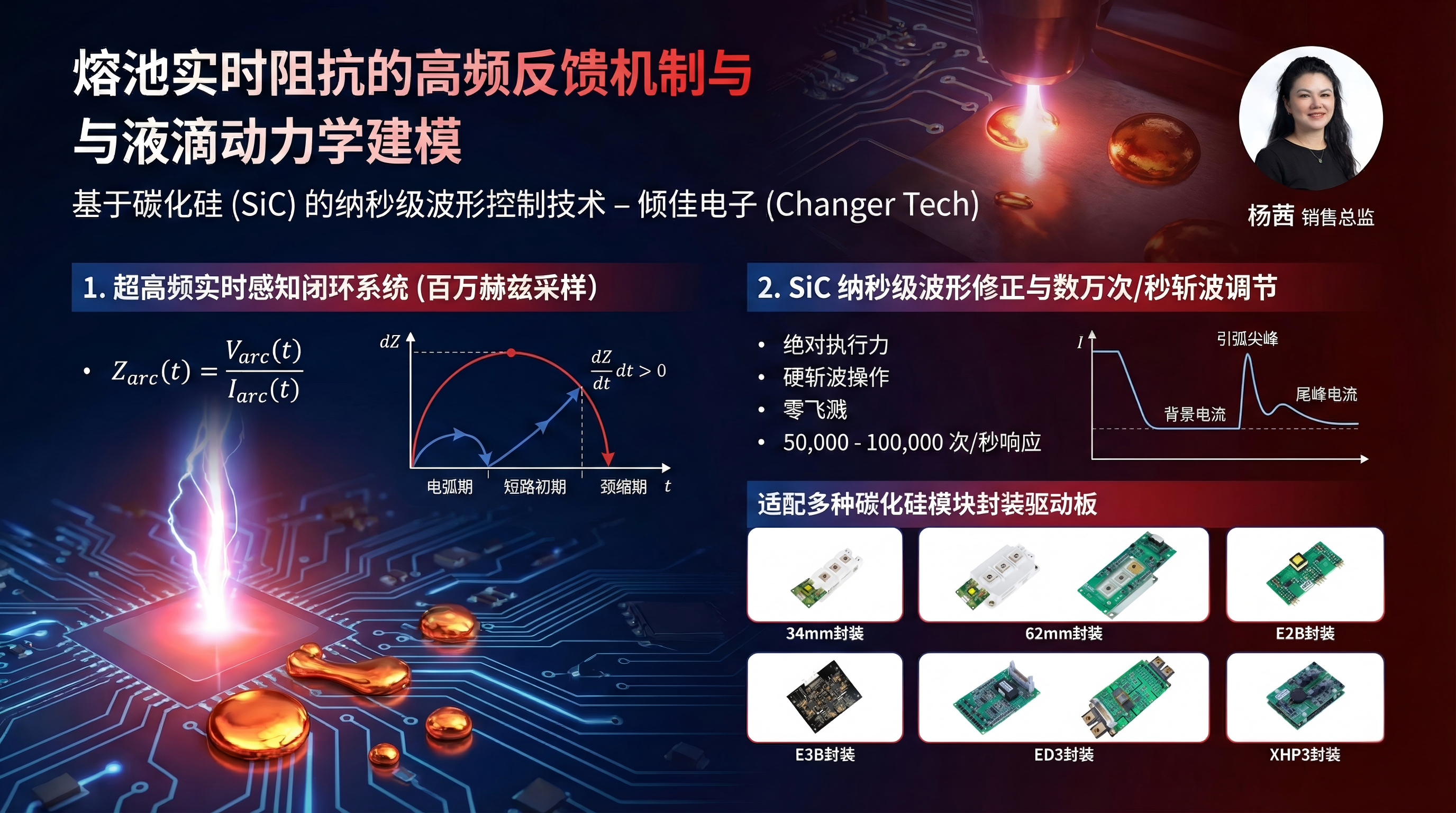

4.1 熔池实时阻抗的高频反馈机制与液滴动力学建模

在熔化极气体保护电弧焊（例如 MIG / MAG 焊，特别是针对汽车面板的高标准焊接）中，工艺界最梦寐以求的金属过渡方式，是控制处于熔融状态的液态金属滴，在绝对不产生爆炸性飞溅的前提下，极其平稳地像水滴一般过渡到母材的熔池之中。传统的恒压控制或简单的波形脉冲控制由于采样率低和响应慢，本质上属于一种“开环”或极度迟缓的“闭环”控制，根本无法应对焊接过程中因电弧长度漂移、母材表面状态起伏以及送丝机构机械波动所引发的瞬态物理场改变。

智能焊机中自适应波形控制技术的最核心密码，在于建立一套对焊接熔池物理演变的“超高频实时感知闭环系统”。其物理机制的运转流程如下： 高性能数字控制系统（采用多核DSP结合FPGA的架构）以百万赫兹（兆赫兹级别）的极高采样率，实时、同步地穿透电弧等离子体采集电弧两端的端电压（Varc​）和通过焊丝流向母材的电弧电流（Iarc​）。算法模块利用欧姆定律的瞬态形式，以极低的微秒级延迟实时计算出表征电弧与液滴微观状态的瞬态阻抗：Zarc​(t)=Varc​(t)/Iarc​(t) 。

电弧阻抗 Zarc​ 在熔滴过渡的微观周期内并非一个静止的常量，而是一条动态描绘熔滴三维变形的轨迹线。以短路过渡（Short-circuiting Transfer）模式的演进为例，阻抗轨迹展现出明显的阶段性物理特征：

电弧期（Arcing Phase） ：在这一阶段，强大的电流流过空气间隙形成高温等离子体电弧，焊丝端部在超高温下熔化形成悬挂的液态熔滴，由于等离子气体的电阻率存在，此时系统阻抗处于相对高位。

短路初期（Initial Short-circuit Phase） ：随着送丝系统的推进，悬挂的熔滴最终与底部的液态熔池发生物理接触的瞬间，电弧瞬间熄灭。此时电流不再穿过气体，而是直接通过高导电性的液态金属桥传导，系统阻抗在一微秒内呈悬崖式骤降至微欧姆级别。

颈缩期（Pinch-off Phase） ：在短路状态下，强大的短路电流在液态金属桥周围感应出强大的自磁场，该磁场产生指向中心的电磁收缩力（即洛伦兹力）。在电磁力与金属液体表面张力的共同挤压下，液态金属桥的中间部分开始极速变细（即缩颈现象），导电截面积的迅速减小直接导致其等效电阻急剧攀升。此时，微控制器监测到的阻抗 Zarc​ 开始呈现出非线性的急剧上升特征（数学表现为阻抗的一阶导数 dZ/dt>0 且斜率不断增大）。

4.2 纳秒级波形修正与数万次/秒的斩波调节

智能感知到熔池陷入颈缩期后，整个系统的成败便完全取决于底层硬件的“绝对执行力”。在传统的IGBT焊机中，控制系统即便由于算法优化勉强捕捉到了阻抗的攀升，但受限于硬件的迟钝响应，若在液态金属桥即将断裂的最后几微秒内未能及时切断强大的短路电流，短路电流所产生的巨大焦耳热瞬间沸腾液态金属，加之不平衡的强悍电磁力撕裂，将导致液态金属桥发生猛烈的爆炸性汽化。四处飞散的高温液态金属颗粒，这便是传统焊机产生严重“飞溅”（Spatter）并在焊缝周围留下难看疤痕的根本物理渊源。

而装备了碳化硅功率模块的高频逆变架构，赋予了焊机对焊接电流进行“每秒数万次波形精密修正”的能力。自适应波形控制系统在极速计算出 dZ/dt 已经跨越设定的临界阈值、从而极其精准地预判到液桥在接下来的几微秒内即将断裂的极窄时间窗口内，立即强制命令初级SiC逆变全桥执行大幅度的硬斩波操作，将原本高达数百安培的短路电流，在液桥断裂前的最后一刻，极速下拉至仅有十余安培的“背景电流”（Background Current）级别 。

此时奇迹发生：原本狂暴的液态金属桥，在完全失去了庞大电磁力的暴力撕裂与过量焦耳热的沸腾后，仅在自身金属液体表面张力（Surface Tension）这种极为平缓且均匀的物理受力作用下，悄然断裂并温柔地融入下方的熔池。整个过渡过程伴随着微波荡漾，但绝对没有任何爆炸与金属颗粒飞溅，从而在宏观工艺上实现了真正物理意义上的“零飞溅” 。紧接着，当检测系统确认短路已经彻底断开（阻抗瞬间跳跃至无穷大）后的几微秒内，系统再次向SiC全桥下达指令，瞬态输出一个极高能量的“等离子体激发电流”尖峰以重新引燃电弧，并在随后的主电弧期内，根据事先设定好的参数曲线，动态输出极其柔和的“尾峰电流”（Tailout Current）来精确微调并控制对熔池的总体热输入量，确保焊缝的渗透深度恰到好处 。

这种极度复杂的、在一个仅为千分之一秒的微观循环内包含背景等待电流、电磁收缩电流探测、瞬间斩波保护、引弧尖峰爆发和尾部能量柔性调整的多段式微观波形控制，完全依赖于其后端的逆变器能够每秒钟雷厉风行地响应 50,000 到 100,000 次以上的微观控制指令。IGBT受限于不可逾越的开关延迟物理障碍，在此类复杂高频波形跟踪中会产生严重的相位滞后与波形失真；而具备极致高频开关特性的SiC MOSFET则能够以极高的保真度再现由MCU计算输出的理想脉冲波形模型，使得“软件定义的精密焊接波形”最终能够丝毫不差地化为电极末端精确的电磁能量输出 。

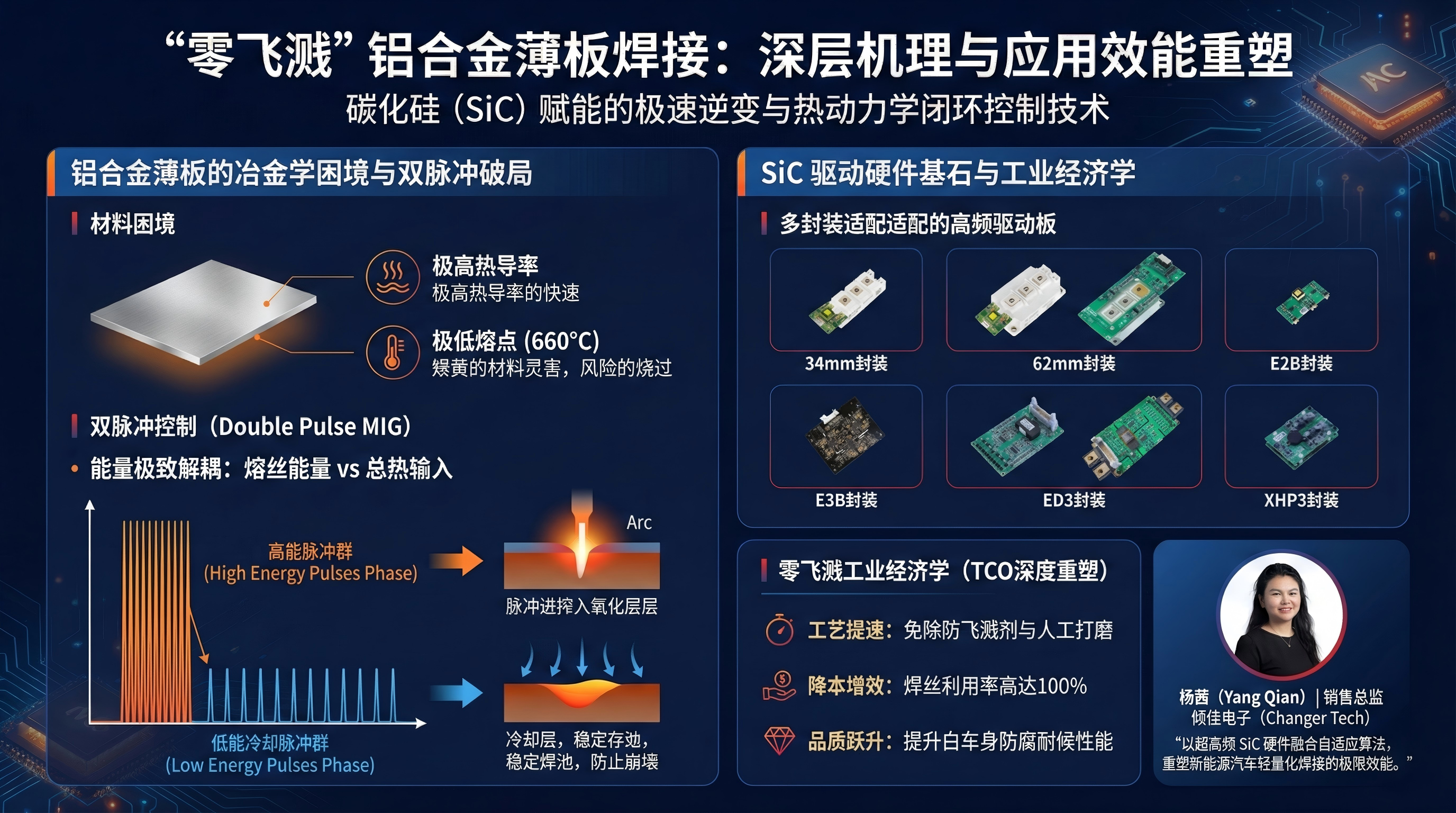

5. “零飞溅”铝合金薄板焊接的深层机理与应用效能重塑

随着全球针对低碳排放的新能源汽车轻量化设计战略的全面推进，极具重量优势的铝合金薄板（其厚度通常被严格控制在 0.8 mm 至 2.0 mm 之间）在汽车车身覆盖件（A面及B面）、防撞梁结构件及动力电池托盘中的应用呈现出爆发式的指数级增长。然而，铝合金薄板的精密焊接一直是业界公认的高难度技术深水区，传统半自动及全自动焊接设备在此领域表现出极大的局限性甚至无能为力。结合了超高频SiC底层硬件与高分辨率自适应控制算法的智能逆变焊机，为这一长期困扰汽车制造业的痛点提供了终极的解法。

5.1 铝合金薄板的材料冶金学困境

从物理与材料冶金学角度分析，铝合金材料自身具备两个严重阻碍焊接工艺、且相互矛盾的极端物理特性：

极高的热导率（Thermal Conductivity）与比热容：铝的导热性能是普通碳钢的数倍。在焊接刚刚起弧的极短初期阶段，电弧释放的热量会如同流水般迅速向母材四周发散，导致焦点区域难以迅速积累足够的能量形成稳定的液态熔池。这就苛刻地要求焊接电源在起弧的刹那，能够瞬时爆发出超越常规极大倍数的能量峰值。

极低的熔点（Melting Point）与极为狭窄的塑性形变区间：铝元素的纯熔点仅为 660°C 左右。一旦局部温度在瞬间达到熔点，固态材料会突然失去所有的物理支撑强度。如果在焊接进行的过程当中，设备对电弧热输入（Heat Input）的控制出现哪怕是毫秒级的失控与滞后，过剩的能量极易导致脆弱的母材瞬间熔塌，出现不可修复的“烧穿”（Burn-through）灾难性缺陷。

传统的晶闸管或低频IGBT MIG焊机在应对铝薄板时，陷入了无解的死循环：为了保证足够的熔深防止焊缝表面出现“冷虚焊”（未熔合，Lack of Fusion），往往需要调高输出电流，但这必然导致薄板轻易烧穿；而为了避免烧穿强制减小电流，又会导致电弧能量不足无法穿透铝表面致密的氧化铝（Al2​O3​）薄膜，不仅导致未熔合，还会使得电弧变得极为飘忽不稳定。更糟糕的是，铝合金熔化后极为粘稠的熔滴在粗暴的短路过渡下极易产生飞溅物。这些高温的铝飞溅物附着力极强、冷却后极难清理，会严重破坏汽车外板的A面光洁度，后续需要投入极高的人工打磨成本 。

5.2 能量输入的极致解耦：双脉冲控制(Double Pulse MIG)与热动力学闭环

SiC智能焊机通过其内部以MHz级别运转的算法，融合了双脉冲（Double Pulse）调制技术或变极性高频自适应波形控制技术，完美解决了上述铝合金薄板的冶金学悖论。其底层控制机理的革命性在于：在时间轴的微观维度上，将用于熔化焊丝的“熔丝能量”与作用于母材的“总热输入”进行了彻底的深度解耦 。

在自适应波形控制算法的统筹下，SiC逆变设备不仅能执行上一节所述的万分之一秒级别的高频防飞溅熔滴过渡控制，还能够在几十毫秒的宏观尺度上叠加一层低频周期交替的热量调制波形（即协同双脉冲技术，Synergic Double Pulse MIG）：

高能脉冲群（High Energy Pulses Phase） ：在这一设定的时间片段内，系统充分利用SiC模块极速的响应能力与巨大的瞬间电流通过能力（如BMF540R12KA3在室温下支持114.9A的反向恢复电流及极高脉冲容限），向熔池输出密集的、高频的大电流宽脉冲。这种高能量脉冲能够激发出温度极高的电弧等离子体，利用高温下的阴极雾化效应（Cathodic Cleaning Action），瞬间并彻底地击穿并剥离铝合金表面极为致密且高熔点的氧化层。同时，庞大的电流能迅速且充分地熔化不断送入的铝质焊丝。这一阶段的物理目标只有一个，那就是确保获取足够的焊接渗透深度（Penetration）以及极佳的熔池边缘润湿性 。

低能冷却脉冲群（Low Energy Pulses Phase） ：当系统判定高能阶段设定的热量阈值已达标，便会在微秒内无缝切换至极低电流输出状态，甚至允许波形极速下降至刚好能够维持微弱电弧不至于完全熄灭的濒临边缘状态。在这一受控冷却阶段，电弧注入熔池的整体热量呈现断崖式锐减。由于热源的抽离，高温的液态熔池获得了无比宝贵的喘息与物理冷却时间。随着物理温度的迅速下降，液态金属的粘度大幅增加，这种增稠的液态金属宛如一张无形的坚韧大网，死死地托住了悬在半空中的熔池，从物理特性上彻底杜绝了因整体能量过热而导致的熔池“塌陷”与薄板的“烧穿”惨剧 。

深层的机理协同效应：通过在微观物理层面（千分之一乃至万分之一秒）利用高达80kHz~100kHz的高频修正精确切断熔滴短路过渡时产生飞溅的电磁力源头，同时在宏观时间尺度上（几十毫秒）采用双脉冲进行精确的冷热能量交替以严格控制总体平均热输入，SiC智能高频焊机使得最终形成的焊缝表面呈现出极其平滑且规律美观的“鱼鳞纹”外观（Rippled Bead Appearance）。更由于整个焊接过程的总热输入被前所未有地极度压缩且精准配给，母材因受热而发生晶格畸变的热影响区（HAZ, Heat-Affected Zone）面积被显著缩小，这从根本上消除了薄板在焊接过程中的热致变形扭曲（Heat Induced Distortion），为汽车制造领域的超薄铝合金构件规模化组装扫清了最后的底层障碍。

5.3 零飞溅工业经济学：全生命周期成本（TCO）的深度重塑

在汽车及航空制造等高度自动化的工业流水线上，“零飞溅”境界的实现远非仅仅局限于焊接美学的表面提升，其凭借底层的工艺革命，对整个工业制造流水线的经济效益带来了深远的、颠覆性的重塑。

首先，在工艺制程环节，零飞溅技术的应用直接免去了由于担心飞溅物附着而在焊前必须人工涂刷防飞溅剂的繁琐准备工序，更省去了焊后极为繁重、耗时且破坏环境的人工砂轮打磨清理工序，从而大幅度缩短了关键工位的工艺节拍（Cycle Time），显著提高了产线的整体吞吐量。其次，彻底消除了由于飞溅导致的金属材料无谓损耗，意味着高达100%的焊丝金属都完全熔入到了预定的焊缝之中。这极大提升了在航空及新能源汽车中广泛使用的昂贵特种焊材（如ER4043铝硅焊丝或ER5356铝镁合金焊丝）的综合利用率，降低了直接物料成本。

再者，对于严苛的汽车白车身（Body-in-White）制造防腐体系而言，未被清理干净的细小金属飞溅物常常是导致后期车辆进入电泳涂装（E-Coating）池时，由于局部尖端放电及电位不均而导致漆膜附着力下降、最终在恶劣天气中发生生锈与大面积涂层脱落的头号元凶。碳化硅赋能的自适应波形控制技术从最源头的物理生成机制上消灭了飞溅颗粒，从而直接且显著地提升了白车身整体的防腐耐候性能和整车下线的高质量合格率。

6. 第二及第三阶行业推演：SiC碳化硅与智能控制深度融合的远期全景

SiC功率器件凭借物理材料的阶跃，与高级工业自适应控制算法的深度融合，绝不仅仅局限于焊接电源自身性能指标的一次线性升级，它正作为一种核心的通用技术底座（General Purpose Technology），向更广泛的智能工厂物联网与柔性制造生态释放着深刻的二阶和三阶涟漪效应。

6.1 焊机设备极致轻量化与工业机器人柔性动力学的重构

由SiC材料带来的高至百千赫兹级别的开关频率跃升，遵循经典的电磁学原理（在相同功率下，变压器体积与工作频率成反比），使得逆变焊机内部占据绝大部分体积和重量的物理部件——高频主变压器和输出滤波电抗器的尺寸得以呈指数级急剧下降 。在过去，传统的大功率（如500A级别）工业IGBT焊机由于体积庞大、笨重如电气控制柜，在自动化产线中通常只能被固定放置于远离机器人的地面基座上，必须依靠长达十余米甚至几十米、内部循环通水冷却的沉重动力线缆，才能与六轴工业机器人末端的机械焊枪相连。这些漫长而沉重的动力线缆由于自身固有的巨大寄生电感，不仅严重消耗电能，更如同一个庞大的低通滤波器，将逆变器发出的微秒级高频精细波形指令在传输过程中直接“抹平”，极大削弱了控制系统对焊枪端部熔池动态的精确控制能力。

而当全新一代的500A大功率逆变焊机（例如基于基本半导体 BMF540R12KA3 等62mm封装极高功率密度SiC模块所构建的先进设备）将整体重量骤降至原来的三分之一、体积压缩至可手提的级别时，焊接电源的物理布局随之被彻底颠覆 。轻量化的逆变主机完全可以直接被安装在工业机器人的本体机座甚至是机械手臂的悬臂之上。

二阶推演：这种由于电力电子设备物理空间分布的改变所带来的红利是多维度的。首当其冲的是极大地缩短了将动力传输至焊枪的物理电缆长度，系统寄生电感随之直线下降，使得智能芯片发出的一系列微秒级自适应校正波形能够几乎“零损耗”、“高保真”地直接传导至电弧末端。其次，装备重量的大幅减轻使得原本只能承载轻负荷的轻量化人机协作机器人（Cobot）如今也能轻松承载大功率重载焊接任务，极大降低了汽车工厂对庞大、高刚性传统重型工业机器人的刚性依赖，从而大幅削减了建立自动化无人产线的总体资本支出（CAPEX），并在根本上提高了机器人进行复杂空间轨迹焊接时的运动学灵活性（Kinematic Agility）与响应寻迹速度。

6.2 柔性智能电网交互与现代化工厂底层能源架构的优化

在宏观的数字化工厂（Gigafactory）维度内，大批量密集部署的传统硅基IGBT甚至更老旧的晶闸管焊机，一直被视为工厂内部交流电网中最棘手的典型非线性、强谐波冲击负载。它们不仅会导致整个厂区电网的功率因数长期低下，更会向电网注入严重的谐波污染，迫使企业必须在配电末端额外斥巨资建设庞大且昂贵的无功功率补偿系统与主动滤波装置。

三阶推演：搭载全SiC器件（如输入级采用基本半导体 BMF240R12E2G3 碳化硅模块设计构建的三相高频PFC整流架构）的新一代智能逆变焊机，其前级不仅能够完美运行在极高频率下实现体积的大幅缩减，更凭借主动功率因数校正功能 ，实现了电能的高质量双向流动管控。这种架构不仅将单台设备的能源利用效率推升至近乎物理极限的水平（绝对能耗显著降低28%-30%），更是能够在运行中将拖累电网的工厂侧输入功率因数强力拉升并稳定在0.99以上，实现了设备与厂区微电网之间极高质量的“绿电交互”。可以预见，在一个拥有数百台乃至上千台此类焊接设备的大型现代造船厂或新能源汽车总装车间内，凭借其在全生命周期内所持续节省的巨额电费账单、冷却水循环系统维护费用，以及在碳排放交易体系中节省的间接温室气体排放（Scope 2 Emissions）碳配额购买成本，所产生的综合经济效益足以在短短数月至一年时间内，完全覆盖早期采购高端SiC设备相对传统IGBT设备所支出的全部前期采购溢价。

6.3 碳化硅芯片工艺迭代与数据驱动焊接的未来终局

目前，诸如基本半导体等掌握核心底层技术的头部功率半导体厂商，仍在不断迭代性能更为优越的新一代平面栅或沟槽栅SiC MOSFET（例如其发布的第三代B3M系列芯片，在核心技术指标即单位面积比导通电阻 Ron,sp​ 和综合评估品质因数 FOM=RDS(on)​×QG​ 上取得了显著的突破性进展，不仅极大降低了门极驱动串扰的风险，更在超高频下展现出无与伦比的电学稳定性）。随着上游SiC晶圆制造成本的逐步下沉与模块封装系统级良率的持续攀升，高端碳化硅智能逆变设备的硬件成本正迅速逼近引发行业大规模替换的临界转折点。

在可预见的未来终局中，高度数字化的超高频SiC焊机将逐渐超越单一加工工具的范畴，全面演变为工业物联网（IIoT）网络中具有极高数据密度与分析价值的智能边缘计算节点。由于这些先进设备内置的传感器可以极其精密地解析并记录每秒多达数万次的电弧端阻抗波动，这些高频波形序列数据实际上蕴含了关于母材微观材质偏差、保护气体层流稳态扰动、甚至是极微小的接头装配间隙误差的极深层隐式特征。

三阶推演：结合靠近设备端的工业边缘计算服务器与基于云端训练的AI深度学习算法，未来的碳化硅焊机不再仅仅是一个能够被动“执行自适应波形修补”的智能执行器，而是进化为一个能够通过解析自身高频回馈电信号，实现“焊缝成型质量毫秒级实时在线预测与内部气孔、裂纹无损探伤推断（Virtual NDT）”的超级智能终端。这种由最基础的宽禁带半导体材料晶格跃迁所引发、并通过多重技术堆叠最终促成的系统级数字化控制闭环，必将成为全球高端装备制造业迈向全面自感知、自诊断、自决策“黑灯工厂”（Dark Factory）愿景中最不可或缺的核心拼图。

7. 结论

总而言之，碳化硅（SiC）宽禁带半导体材料的应用与逆变焊机内部控制算法的智能进化之间的深度融合，并非两个孤立技术点的简单拼凑，而是标志着现代底层电力电子技术与上层工业自动化算法在物理与逻辑边界上的完美协同。通过引入以基本半导体（BASIC Semiconductor）采用高性能 Si3​N4​ AMB 封装、具备极低导通与开关损耗的工业级SiC MOSFET半桥模块作为核心动力引擎，现代焊接电源不仅彻底突破了传统硅基材料在最高开关频率、稳态导通损耗与热耗散边界上不可逾越的物理禁锢，成功实现了设备体积的极致轻量化与高达近30%的整体电能转换能效飞跃。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

更为深刻的核心价值在于，这种成功突破100千赫兹级别的硬件端极速电能响应能力，如同为其大脑装上了执行速度匹配的神经系统，彻底解放了驻留在微控制器中由于硬件拖累而长期无法落地的先进软件算法的全部潜能。它使得基于熔池瞬态阻抗高频采样的“自适应波形控制技术”从理论实验室完美走向了严苛的工业级工程实践。通过在微秒时间尺度上对电能输出波形进行的精准动态重塑与斩波干预，该技术从物理源头上斩断了短路液滴过渡中产生爆炸飞溅的力学链条，并辅以热输入解耦的双脉冲逻辑，完美攻克了长期以来由于铝合金具有极高热导率与极低熔点特性而在薄板焊接中极易发生烧穿的工业制造绝对壁垒。

展望波澜壮阔的未来，随着碳化硅芯片制造与封装工艺的不断下沉、良率的攀升以及系统级成本的持续优化，搭载高分辨率数字波形控制技术的全碳化硅逆变设备，其应用边界将远远突破传统的金属焊接领域。作为一种能够在恶劣环境中提供极高频率、极高精度能量输出的基础数字电源终端，它将全面跨界赋能金属激光增材制造（3D打印）的能量控制、精密数控等离子自动化切割的高频等离子体激发，以及航空航天等特种异种材料摩擦固相连接等更为尖端的前沿领域。这场由底层宽禁带半导体材料物理属性驱动的深层次工业革命，正以无可阻挡的技术势能，深远地重塑着全球智能高端装备制造的底层基建与产业格局。
