基于RP2040双核MCU的嵌入式开发板开源项目介绍

191 个焊盘、438 段走线——一块 21×51mm 的 Pi Pico 克隆板，从原理图到 Gerber 全部开源。华秋社区这篇项目贴，把自制开发板的每一步都摊开了给你看。—— 华秋开源硬件社区 · 项目拆解

用 RP2040 的人很多：Pico、MacroPad、各式各样的自制键盘。但用过和画过之间，隔着一整个硬件世界——为什么 CC 引脚要各挂一颗 5.1K 电阻?为什么 USB 差分线上要串两颗 27Ω?为什么 Flash 必须贴着主控放?这些问题，买十块开发板也得不到答案，自己画一遍就有了。

用 KiCad 从零画一块 RP2040 最小系统开发板，原理图、PCB、BOM、生产文件全部公开，连「每颗电容为什么在那」都讲明白了。

这篇文章把项目里的硬件设计要点重新捋一遍——看完再决定要不要点开工程文件。

本期看点

①KiCad 从零全流程：最小系统原理图 → 布局布线 → DRC 校验 → 可直接打板

②USB 差分 27Ω 端接、QSPI Flash 紧贴主控：自制板最容易翻车的两处，逐个拆解

③21×51mm，全部 GPIO 引出，工程文件 + BOM + 生产资料三包齐发

00为什么值得自己画一遍开发板

先说这块板最值得学的一点：它逼你直面 RP2040 的硬件底层。这颗双核 Cortex-M0+ 有个绕不开的特性——片内没有 Flash，程序存放完全依赖 QSPI 总线外挂的存储芯片。这意味着 QSPI 走线是全板速度要求最高的信号：走线长了、环路大了、干扰进来了，板子就直接启动失败。

原教程 README 里有一句话，基本就是整个项目的纲领——它不只是教程，更是一次「板上每个元件到底是干嘛的」的彻底盘点：

这个项目覆盖的完整链路是：最小系统原理分析 → 器件 BOM 选型 → 原理图绘制 → 高速 PCB 布线 → ERC/DRC 电气校验 → 输出可直接提交工厂的生产文件。走完一遍，等于把商用开发板的设计思路完整复刻了一次。

01硬件设计：一块板上的六个模块

整块板按功能拆成六个模块，每个都不复杂，但每个都有讲究：

USB-C 电源输入USB C / POWERUSB-C 14P 母座取 5V，CC1/CC2 各挂一颗 5.1K 下拉电阻——这是 Type-C 规范里声明「我是默认供电」的标准动作，漏了它可能根本取不到电。

LDO 稳压MCP1700x-330xxIT5V 转 3.3V 给主控和 Flash 供电，输出 250mA。教程最初选了 NCP1117，后来换成 MCP1700——原因很实在：封装太大，这块小板上放不下。

去耦电容网络DECOUPLING NETWORK按 RP2040 数据手册来：8 个 IO VDD 引脚各配一颗 0.1uF，3.3V 电源线再挂一颗 1uF;1.1V 内核线 2 颗 0.1uF 加 1uF。原则只有一条——去耦电容尽量贴住它服务的电源脚。

12MHz 晶振CRYSTAL OSCILLATOR3225 四脚封装，XOUT 串 1K 阻尼电阻保护晶振。负载电容按理论先放了 15pF，实际选型后改到 33pF——换个晶振就要重算负载电容，这是画板人常踩的坑。

QSPI Flash + BOOTSELW25Q16JV · 2MBRP2040 没有片内 Flash，外挂 W25Q16JV(16Mbit，USON-8 小封装)补上，容量对齐官方 Pico。BOOTSEL 按键接在片选线上(10K 上拉)，按住上电即可进入烧录模式;Flash 芯片紧贴 MCU 摆放，把 QSPI 走线压到最短。

USB 差分与 I/O27Ω TERMINATIONUSB D+/D- 各串一颗 27Ω 端接电阻再进主控，抑制高速信号失真;J2 10pin + J3 12pin 排针把全部 GPIO 引出，另留 3pin SWD 调试口，UART/I2C/SPI 外设直接插上就用。

六个模块看完，你会发现一块「最小系统」开发板里没有一颗元件是可有可无的——每颗电阻背后都是一条总线规范或一条电源纪律。

02关键数字：从板框到走线

板框尺寸21 × 51 mm，对齐官方 PicoPCB 规模191 个焊盘 · 54 过孔 · 438 段走线网络数量33 条电气网络外挂 Flash2 MB · QSPI 总线主时钟12 MHz 外部晶振

这组数字来自项目页的 KiCad 截图与原理图，它回答了一个常见疑问：画一块「最小系统」开发板到底有多大工作量——191 个焊盘、438 段走线，全部手工布完，再跑一遍 DRC 电气规则检查清零。对一个第一次画开发板的人来说，这是一份相当扎实的练习量。

03工程文件与教程：拿去就能复刻

这套项目最「值钱」的不是那块板，而是完整的可复刻资料链：GitHub 教程仓库 github.com/KaiPereira/build-a-devboard 把 KiCad 全流程写成图文步骤，从「SoC 是什么」讲到生成 Gerber，还有手焊 SMD 的部分。

①PCB_DESIGN.zip(5.01MB)——完整 KiCad 工程，原理图和 PCB 可以直接打开逐层看;

②PRODUCTION.zip(1.17MB)——生产文件包，Gerber 等资料可直接提交 PCB 工厂制板;

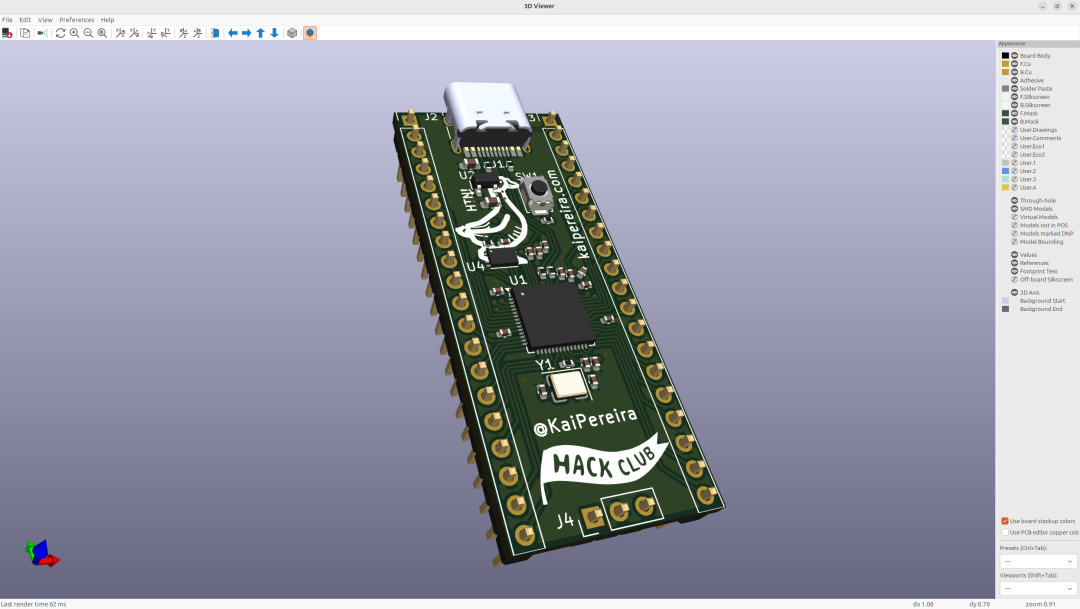

③RENDERS.zip(5.76MB)——3D 渲染图，焊接前先看清板上每个位置该放什么。

复刻路径很简单：下载工程 → KiCad 打开核对 → 提交 Gerber 打板(打样前可以先用华秋 DFM 跑一遍可制造性检查)→ 焊上排针，按住 BOOTSEL 上电进烧录模式，开始跑你的第一行固件。整个流程不需要任何超出「会画 KiCad 基本操作」之外的技能。

04这块板能用在哪

①嵌入式调试与外设验证——全部 GPIO 引出，UART/I2C/SPI 模块即插即测，驱动代码不用再迁就别人的板子布局;

②定制底板的起点——工程完全开源，把它当模板改：加传感器接口、加电机驱动、改板框挖槽，就能快速衍生自己的原型;

③教学与入门——教程把每颗元件的原理都讲了一遍，适合当第一块「自己画出来」的开发板，学生和创客都能直接跟。

05复刻避坑：五条布局铁律

如果只带走五条经验，带走这五条——它们全部来自这个项目的实际踩坑：

①Flash 紧贴 MCU——QSPI 是全板最快信号，走线长度压到最短、环路面积压到最小，自制板最常见的启动失败就出在这;

②USB 差分线规矩走——27Ω 端接电阻不能省，差分对并行等长走，通信丢包往往从这里来;

③去耦电容贴电源脚——每颗 0.1uF 服务一个引脚，离得越远效果越差，这是电源噪声的第一道防线;

④晶振贴住 XIN/XOUT——负载电容同样要贴着放，换晶振型号记得重算负载电容;

⑤焊盘上别打过孔——会直接影响焊接良率，元件也放不稳，这是教程里反复强调的一条。

项目地址：https://p.eda.cn/d-1422156553380691968

结语

买一块开发板，你得到的是现成的答案;画一块开发板，你得到的是所有问题——以及把这些问题一个个解决掉的能力。21×51mm 的板框里，191 个焊盘就是 191 个「为什么」，这个项目把每个「为什么」的答案都留在了文档里。
