工业控制屏幕怎么选 开发工程师常见问题指南

该方案针对的场景很常见，工控设备要从数码管或段码屏升级成彩屏人机界面，选型阶段就被各家参数表绕了进去。分辨率、接口、温度等级、开发周期，每一项都可能藏着问题。这篇按工程师视角把问题逐个拆开，最后给出一组可以直接对照的选型速查表。

一、先把需求拆干净再谈屏

工控屏选型最容易犯的错误，是拿着竞品的屏去比参数。屏幕本身只是显示器件，真正决定项目成败的是屏背后的驱动方案。立项前建议先回答四个问题。

- 界面要不要频繁改版。量产之后改UI是工控项目常态，界面固化的模组改一次等于重做一次

- 主控资源还剩多少。主MCU已经很忙的项目，再让它刷屏会把整个系统拖垮

- 现场温度到多少。车间、户外、充电桩这类场景，常温屏撑不过一个夏天

- 要不要带语音和联网。提示音、蓝牙配网如果靠外加芯片解决，BOM和调试工时都会翻倍

二、六个硬指标逐项过

1. 分辨率与尺寸。4.3寸480×272和7寸1024×600是工控主流档位，分辨率要和主控的图形处理能力放在一起看，单看屏没有意义

2. 接口形态。RGB并口屏对主控要求高，串口指令控制的方案对MCU最友好，一条UART就能驱动整个界面

3. 温度等级。工业级至少要覆盖负20℃到85℃，低于这个范围的器件不要写进工控BOM

4. 供电链路。宽压输入2.7V到5.5V可以直接吃锂电和5V电源，省掉一级降压电路

5. 升级维护。量产之后改图标改动图能不能现场升级，直接决定售后成本

6. 音频能力。按键音、报警音、语音提示如果能和显示并进同一颗芯片，硬件上少一路调试

三、工程师最常遇到的四个问题

问题一，只看屏的分辨率，忽略主控的刷新能力。屏标称800×480，主控刷不动30fps，动起来全是拖影，回头再换屏等于方案推倒重来。

问题二，把通用串口屏当万能解。模组确实省事，但UI框架封闭，客户要一个多图层叠图加上传二维码的界面，模组直接做不了。

问题三，温度虚标。有些模组标着工业级，低温下背光和触摸全失效，取样验证一定要按批次做。

问题四，忽略升级通道。界面量产完才发现改一个图标要返厂重烧，售后差旅比芯片贵得多。

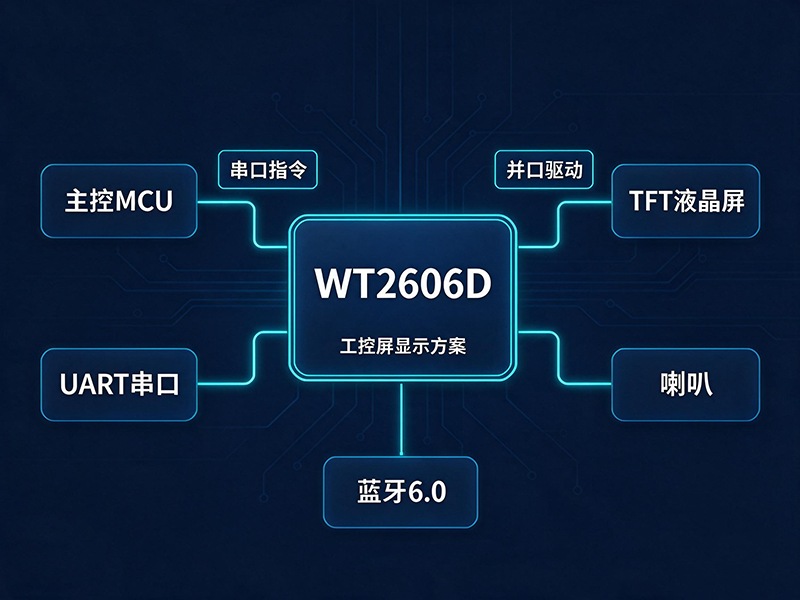

四、一颗芯片把屏、声、联接都收进来

面对这些问题，唯创知音的WT2606D走的是单芯片路线。按V1.02规格书，该芯片主要参数如下。

RISC-V双核32位DSP，主频320MHz，内置32位GPU与IEEE754单精度FPU

片上SRAM 400KB，内置SDRAM/DDR最大64MB，SPI FLASH控制器支持最大64MB

2.5D GPU支持矢量图形渲染、图像旋转缩放投影、多图层混合，兼容ARGB、RGB、YUV格式

TFT-LCD并口显示接口，最大支持1280×800分辨率30fps，另支持1366×768、800×1280、1024×768等档位

2×16bit DAC，采样率8kHz至96kHz，差分模式SNR 103dB；2×16bit ADC，采样率8kHz至48kHz，SNR 95dB

蓝牙6.0双模，支持LE音频，发射功率最大19dBm

外设齐配，UART×5、I2C×3、SPI×3、CAN控制器、以太网MAC、USB 2.0高速接口、SD主机控制器×2、10bit ADC 4通道、40路GPIO

供电VBAT 2.7V到5.5V，内置Buck降压转换器，工作温度负20℃到85℃，ESD人体模式±4kV

内置CMOS传感器接口，预留图像交互扩展空间

指令侧对MCU同样友好，主控通过UART发送指令即可完成表情图片播放、二维码显示、背光开关、图标坐标叠图，默认波特率115200。量产后的维护也留了口子，支持整体程序升级和图片视频升级，升级文件最大14MB，USB口直接烧录，改图标改动图不用返厂。

五、选型速查表

六、开发落地三步

1. 屏参确认。按目标分辨率向原厂索取对应屏参和参考原理图，规格书里的电路设计参考图可以直接要高清版

2. UI素材制作。gif、png、jpg直接转BIN打包，动图BIN按顺序命名放在升级文件前面，整体升级文件控制在14MB以内

3. 联调验证。MCU侧按指令集发D0播放、D3清屏、D7背光这些指令，先用串口助手在测试模式里把界面效果验证完，再上整机
