随着全球移动通信技术向第六代（6G）演进，通信网络正经历着从单纯的连接服务向“万物智联、数字孪生”的深刻变革。6G网络不仅承诺实现Tbps级的峰值数据速率和微秒级的低时延，还将引入太赫兹（THz）通信、通感一体化（ISAC）、人工智能（AI）内生以及非地面网络（NTN）等革命性技术。然而，这些性能指标的指数级提升带来了严峻的能源挑战。基站和数据中心的能耗密度预计将成倍增加，这就迫切需要通信电源系统在效率、功率密度、可靠性和智能化方面实现质的飞跃。

倾佳电子杨茜探讨了面向6G通信基础设施的电源拓扑架构演进与技术发展趋势，重点分析了高压直流（HVDC）配电、双向能量流控制以及高效功率变换拓扑（如无桥图腾柱PFC和CLLC谐振变换器）的应用前景。在此背景下，宽禁带（WBG）半导体，特别是碳化硅（SiC）MOSFET，凭借其耐高压、高频开关、低导通损耗和优异的热稳定性，已成为突破6G能源瓶颈的关键使能技术。

倾佳电子杨茜结合了最新的行业研究与基本半导体（BASIC Semiconductor）等领先厂商的技术规格，详细论证了750V电压等级SiC MOSFET在400V直流母线架构中的独特优势，以及银烧结（Silver Sintering）和开尔文源极（Kelvin Source）封装技术对提升系统可靠性的决定性作用。

1. 6G网络演进与能源挑战：跨越“能源墙”

1.1 6G愿景与关键性能指标（KPI）的能源代价

国际电信联盟（ITU-R）在IMT-2030愿景中定义了6G的六大关键场景，包括沉浸式通信、超大规模连接、极高可靠低时延通信、人工智能与通信的融合、感知与通信的融合以及泛在连接 。

频谱效率与带宽： 6G将利用太赫兹（0.1–10 THz）频段，带宽不仅宽而且传输速率极高，但这要求射频（RF）前端和基带处理单元（BBU）具备极高的处理能力，导致功耗激增 。

超大规模MIMO（UM-MIMO）： 为了克服高频段的路径损耗，6G基站将部署数千甚至上万个天线阵列。相比5G的Massive MIMO，6G的UM-MIMO系统在射频链路和波束赋形计算上的能耗将呈指数级增长 。

AI内生带来的计算功耗： 6G网络将AI算法深度集成到物理层（PHY）和介质访问控制层（MAC），用于信道估计、波束管理及资源调度 。这种“AI原生”特性意味着基站不仅是通信节点，更是高性能计算节点（Edge AI），显著提升了单站点的电力需求。

据预测，若不采取革新性节能措施，6G无线接入网（RAN）的功耗可能达到5G的数倍 。这种“能源墙”不仅增加了运营商的运营成本（OPEX），也与全球碳中和的可持续发展目标背道而驰。

1.2 绿色网络的转型需求

应对这一挑战需要从网络架构到功率器件的全方位创新：

智能化能源管理： 利用AI预测流量负载，实现基站的深度睡眠（Deep Sleep）和微秒级唤醒，要求电源具备极宽的负载响应能力和高轻载效率 。

能源结构的改变： 6G基站将演变为微型能源枢纽，集成光伏、风能等分布式能源和电池储能系统（BESS）。这要求电源系统从单向整流转变为双向能量流动，支持“削峰填谷”和虚拟电厂（VPP）功能 。

2. 下一代通信电源架构的演进

传统的-48V直流供电架构在面对6G时代单机柜功率超过30kW甚至50kW的场景时，面临着配电损耗大、线缆笨重等物理极限。通信电源架构正经历从低压直流向高压直流（HVDC）和混合架构的深刻转型。

2.1 380V/400V 高压直流（HVDC）架构的崛起

为了降低传输损耗（I2R），数据中心和核心通信机房正在加速普及380V（或标称400V）HVDC供电标准 。

能效提升： 将配电电压从48V提升至380V，电流降低了约8倍，线路损耗理论上可降低至原来的1/64。这对于长距离供电的拉远单元（RRU）和高密度计算单元尤为关键。

架构简化： HVDC架构去除了传统UPS中的逆变（DC/AC）和服务器电源中的整流（AC/DC）环节，实现了“整流-传输-降压”的扁平化链路，整体系统效率可提升10%以上 。

标准化进程： ETSI EN 300 132-3-1等标准已明确了高达400V DC的接口规范，定义了260V至400V的正常工作电压范围，为设备兼容性奠定了基础 。

2.2 48V板级配电与中间总线架构

尽管骨干配电向HVDC迁移，但在电路板级和最后一步供电中，48V凭借其安全特低电压（SELV）属性和成熟的生态系统，依然占据主导地位 。

两级转换架构： 未来的6G电源架构通常由两级组成：第一级是高效率的HVDC整流器或双向变换器（将交流电网转换为380V/400V直流母线）；第二级是高密度的总线变换器（Bus Converter），将380V转换为48V，再由负载点电源（PoL）转换为芯片所需的低压（如1.8V, 0.8V）。

高密度要求： 在6G有源天线单元（AAU）中，电源模块必须嵌入在极其紧凑的空间内，这对功率密度提出了苛刻要求（目标>100 W/in³） 。

2.3 双向能源流动的架构要求

6G基站储能系统的引入，使得电源单元（PSU）不再仅仅是整流器，而是具备双向流动能力的能量路由器。

Grid-to-Battery (G2B)： 电网为电池充电。

Battery-to-Grid (B2G)： 电池向电网回馈能量，参与电网辅助服务。 这种需求直接淘汰了基于二极管整流桥的传统拓扑，推动了全有源开关拓扑的普及 。

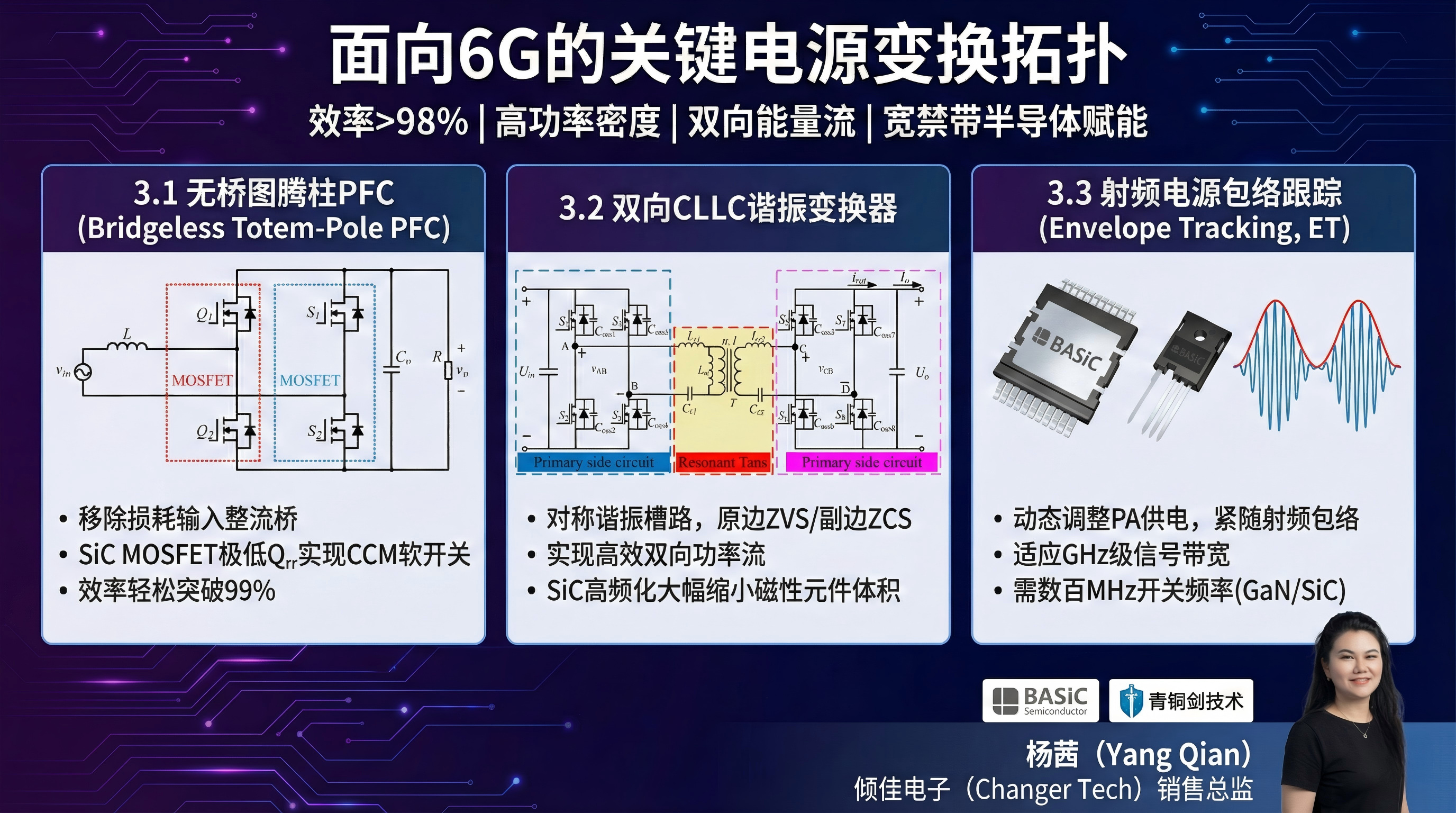

3. 面向6G的关键电源变换拓扑

为了满足6G电源对效率（钛金级，>96%甚至>98%）、功率密度和双向性的要求，传统的Boost PFC和硬开关桥式电路已无法满足需求。行业正全面转向基于宽禁带半导体的高频软开关拓扑。

3.1 无桥图腾柱PFC（Bridgeless Totem-Pole PFC）

无桥图腾柱PFC是目前实现高效率AC/DC变换的首选拓扑。

拓扑原理： 它移除了传统PFC电路中损耗巨大的输入整流二极管桥。电路包含两个桥臂：一个是以工频（50/60Hz）切换的“慢速桥臂”（通常使用硅超级结MOSFET），用于整流；另一个是以高频（65kHz-300kHz+）切换的“快速桥臂”，用于功率因数校正 。

CCM模式与SiC的必要性： 在大功率（>3kW）应用中，连续导通模式（CCM）是必须的。然而，传统硅MOSFET的体二极管反向恢复电荷（Qrr​）非常大，导致在CCM硬开关过程中产生巨大的反向恢复损耗和电磁干扰（EMI），甚至导致器件失效。

SiC的价值： 碳化硅MOSFET具有极低的Qrr​（几乎为零），使得图腾柱PFC在CCM模式下能够高效、可靠地运行，效率可轻松突破99% 。

3.2 双向CLLC谐振变换器

在DC/DC隔离级，CLLC谐振变换器正逐渐取代传统的LLC和移相全桥（PSFB）拓扑。

对称性与双向性： 相比LLC，CLLC在变压器副边增加了一个谐振电感和电容，形成了对称的谐振槽路。这种对称性使得变换器在正向和反向功率流下都能实现优异的软开关特性（原边ZVS，副边ZCS） 。

高频化优势： 利用SiC MOSFET的高频开关能力（>300kHz），可以将谐振电感集成到变压器的漏感中，或者大幅减小磁性元件的体积，从而显著提升功率密度 。SiC器件较低的输出电容（Coss​）也有助于拓宽ZVS的负载范围，提升轻载效率。

3.3 射频电源的包络跟踪（Envelope Tracking, ET）

针对6G射频功率放大器（PA）的供电，传统的固定电压供电效率极低。包络跟踪技术通过动态调整PA的供电电压，使其紧随射频信号的包络变化，从而始终工作在高效的饱和区 。

极高带宽要求： 6G信号带宽极大（GHz级），要求ET电源具备极高的跟踪带宽（数百MHz）。这需要开关频率达到数百MHz级别的Buck变换器，这正是GaN和高速SiC器件的用武之地 。

4. 碳化硅（SiC）MOSFET在6G电源中的核心价值

SiC作为第三代半导体材料，凭借其宽禁带（3.26 eV）、高临界击穿场强（~3 MV/cm）和高热导率（4.9 W/cm·K），完美契合了6G电源的高压、高频、高温需求。

4.1 750V电压等级：400V母线的最佳选择

在6G HVDC架构中，直流母线电压通常为380V-400V。传统的650V器件在应对电网浪涌、长线缆导致的电压尖峰以及宇宙射线引起的单粒子烧毁（SEB）时，安全裕量（Derating）不足 。

可靠性提升： 行业趋势是采用750V额定电压的SiC MOSFET。相比650V器件，750V器件提供了额外的100V安全裕量，显著降低了在高压直流母线长期运行下的失效率（FIT率），这对于要求“五个九”可靠性的通信设备至关重要 。

性能不妥协： 现代750V SiC技术（如基本半导体的B3M040075Z）通过优化器件结构，在提升耐压的同时，并未显著牺牲导通电阻（RDS(on)​），实现了可靠性与效率的最佳平衡 。

4.2 封装技术的革新：银烧结与开尔文源极

SiC芯片本身的高性能需要先进的封装技术来释放。

银烧结（Silver Sintering）： 传统焊料在高频功率循环下容易产生疲劳裂纹。银烧结技术利用纳米银膏在低温下烧结成致密的银层，其熔点高达960°C，热导率是焊料的5倍以上 。

应用价值： 基本半导体的B3M010C075Z模块采用了银烧结工艺，将结-壳热阻（Rth(j−c)​）降至0.20 K/W 。这直接提升了器件的功率循环寿命（Power Cycling Capability），使其能够承受6G基站因业务量波动引起的频繁温度变化。

开尔文源极（Kelvin Source）： 在TO-247-4或TOLL封装中引入开尔文源极引脚，将栅极驱动回路与主功率回路解耦，消除了源极电感（Ls​）对开关速度的限制 。这对于实现SiC的高频硬开关性能至关重要，能显著降低开关损耗（Eon​/Eoff​）。

5. 深度案例分析：基本半导体（BASIC Semiconductor）SiC方案

通过分析基本半导体（BASIC Semiconductor）的具体产品规格，我们可以更具体地理解SiC MOSFET在6G电源中的应用价值。

5.1 核心整流与PFC级：B3M010C075Z

规格： 750V, 10mΩ, 240A (25°C), TO-247-4封装 。

应用场景： 该器件适用于6G宏基站的中央整流柜或大型数据中心的电源输入级。

技术价值：

超低导通电阻（10mΩ）： 在大电流（如80A+）工况下，导通损耗是主要热源。10mΩ的极低电阻大幅降低了I2R损耗，提升了整机效率。

750V耐压： 完美适配400V HVDC母线，提供宇宙射线免疫力。

银烧结工艺： 确保了在高负载和恶劣室外环境下的长期可靠性。

5.2 模块化整流器：B3M040075Z

规格： 750V, 40mΩ, 67A (25°C), TO-247-4封装 。

应用场景： 针对3kW-6kW的标准通信整流模块（Rectifier Module），这是构建模块化电源系统的基石。

技术价值：

性价比平衡： 40mΩ的电阻在3kW功率等级下提供了最佳的成本效益比。

开尔文源极： TO-247-4封装使得在图腾柱PFC的高频（>65kHz）硬开关应用中，开关损耗降至最低，无需担心栅极震荡。

5.3 高密度嵌入式电源：B3M025065L

规格： 650V, 25mΩ, 108A, TOLL封装 。

应用场景： 6G微基站（Small Cell）、有源天线单元（AAU）内部电源、板载DC-DC转换器。

技术价值：

TOLL封装： 这是一种表面贴装（SMD）封装，体积比D2PAK小30%，高度极低 。它极大地减小了寄生电感（低至nH级），非常适合数百kHz甚至MHz级的DC-DC变换。

空间受限场景： 在AAU中，空间和重量极其敏感，TOLL封装的SiC MOSFET允许电源直接集成在天线背板上，无需笨重的散热器。

6. 6G电源的热管理与可靠性趋势

6.1 液冷技术的普及

随着6G基站功耗密度的攀升，传统的风冷散热已逐渐逼近极限。行业趋势显示，液冷（Liquid Cooling）将从高性能计算（HPC）领域下沉至通信基站 。

直接芯片液冷： 微软等公司已探索在芯片背面蚀刻微通道的微流体冷却技术 。

SiC模块液冷： 采用针翅（Pin-Fin）底板的SiC功率模块可直接安装在液冷板上，大幅降低热阻 。这对于部署在环境温度较高的室外柜中的6G设备尤为重要。

6.2 极端环境下的可靠性

6G网络将覆盖沙漠、海洋甚至太空（NTN），设备面临极端温差和辐射挑战。

抗辐射能力： SiC器件由于晶体结构致密，对总电离剂量（TID）有较好耐受性，但需针对单粒子效应（SEE）进行特殊设计（如加厚栅氧、电压降额） 。750V/1200V SiC器件在高海拔和太空应用中具有天然优势。

宽温操作： SiC MOSFET可在175°C甚至更高结温下长期工作 ，结合耐高温的银烧结互连，使得电源系统能够在无空调的恶劣环境下可靠运行，降低了站点的辅助能耗（PUE）。

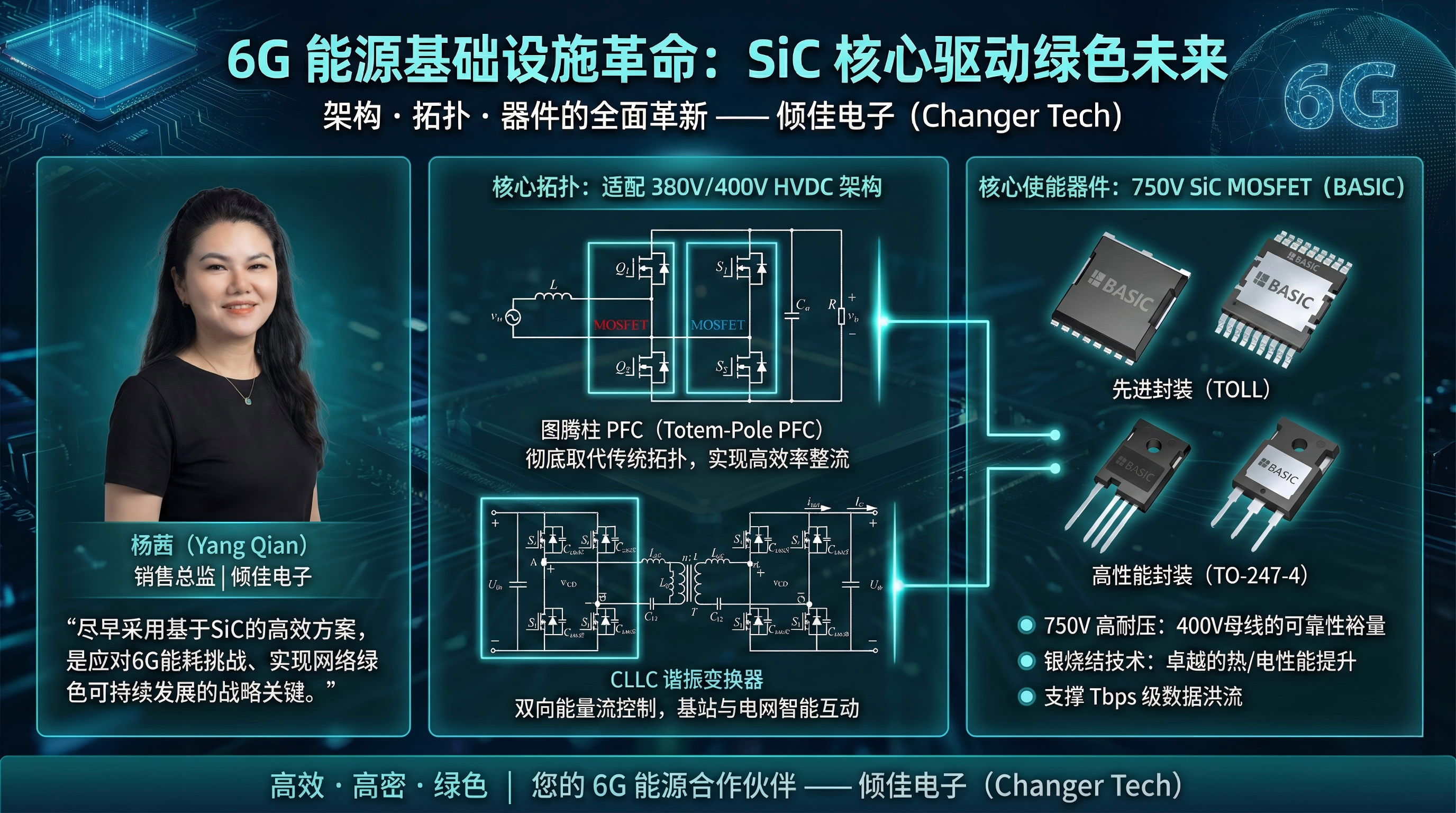

7. 结论与展望

6G通信技术的演进不仅仅是通信协议的升级，更是一场能源基础设施的革命。为了支撑Tbps级的数据洪流和无处不在的智能连接，通信电源系统必须在架构和器件层面进行彻底革新。

架构层面： 380V/400V HVDC将成为主流骨干配电架构，配合双向能量流控制，实现基站与电网的智能互动。

拓扑层面： 图腾柱PFC和CLLC谐振变换器将成为标准配置，彻底取代低效的传统拓扑。

器件层面： SiC MOSFET是实现上述变革的核心使能者。特别是750V电压等级的SiC器件，凭借其对400V母线的可靠性裕量，以及银烧结和TOLL/TO-247-4等先进封装带来的热/电性能提升，将主导6G电源市场。

对于通信设备制造商和运营商而言，尽早采用基于SiC的高效、高密度电源方案，不仅是应对6G能耗挑战的技术必选项，也是实现网络绿色可持续发展的战略关键。

附录：基本半导体（BASIC Semiconductor）SiC MOSFET关键参数汇总

型号	电压 (VDS​)	电流 (ID​ @ 25°C)	导通电阻 (RDS(on)​ Typ)	封装形式	关键特性与技术优势 [来源]
B3M010C075Z	750 V	240 A	10 mΩ	TO-247-4	银烧结技术，超低热阻 (0.20 K/W)，适合大功率整流与逆变
B3M040075Z	750 V	67 A	40 mΩ	TO-247-4	750V耐压提供高可靠性裕量，开尔文源极优化高频开关
B3M025065L	650 V	108 A	25 mΩ	TOLL	TOLL封装，极低寄生电感，适合高密度板载电源与AAU应用
B3M025075Z	750 V	111 A	25 mΩ	TO-247-4	高电流能力，结合750V耐压与开尔文源极，平衡性能与可靠性
