瑞萨RA系列FSP库开发实战指南之SPI通讯协议的物理层和协议层简介

RA芯片的SPI分为简单SPI和普通SPI，简单SPI就是SCI模块（Serial Communications Interface）中的SPI模式，它是使用串行总线来模拟SPI，而我们本章我们所要学习的是普通的SPI，是全功能的SPI，它在RA芯片内部实际存在的一个硬件SPI控制器模块。

22.1

SPI协议简介

SPI协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在ADC、LCD等设备与MCU间，要求通讯速率较高的场合。

在瑞萨RA6M5芯片中，SPI外设可用作通讯的主机及从机，数据传输可达到最大的50Mbps速率，信号允许通过SPI操作（4线方法）或时钟同步操作（3-线方法），支持事件链接功能，并具有数据校验功能。

下面我们分别对SPI协议的物理层及协议层进行讲解。

22.1.1

SPI物理层

SPI通讯设备之间的常用连接方式见下图。

SPI通讯使用3条总线及片选线，3条总线分别为SCK、MOSI、MISO，片选线，它们的作用介绍如下：

（1）从设备选择信号线（SlaveSelect）：常称为片选信号线，也称为NSS、CS，以下用NSS表示。当有多个SPI从设备与SPI主机相连时，设备的其它信号线SCK、MOSI及MISO同时并联到相同的SPI总线上，当主机要选择从设备时，把该从设备的NSS信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行SPI通讯。所以SPI通讯以NSS线置低电平为开始信号，以NSS线被拉高作为结束信号。

（2）SCK（Serial Clock）：时钟信号线，用于通讯数据同步。它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样，如RA6M5的SPI时钟频率最大为fpclkA/2，两个设备之间通讯时，通讯速率受限于低速设备。

（3）MOSI（Master Output，Slave Input）：主设备输出/从设备输入引脚。主机的数据从这条信号线输出，从机由这条信号线读入主机发送的数据，即这条线上数据的方向为主机到从机。

（4）MISO（Master Input,，Slave Output）：主设备输入/从设备输出引脚。主机从这条信线读入数据，从机的数据由这条信号线输出到主机，即在这条线上数据的方向为从机到主机。

22.1.2

协议层

22.1.2.1

SPI基本通讯过程

SPI通讯的通讯时序，见下图：

图22‑18 EEPROM数据读取时序

这是一个主机的通讯时序。NSS、SCK、MOSI信号都由主机控制产生，而MISO的信号由从机产生，主机通过该信号线读取从机的数据。MOSI与MISO的信号只在NSS为低电平的时候才有效，在SCK的每个时钟周期MOSI和MISO传输一位数据。

以上通讯流程中包含的各个信号分解如下：

22.1.2.2

通讯的起始和停止信号

在上图SPI通讯时序中的标号1处，NSS信号线由高变低，是SPI通讯的起始信号。NSS是每个从机各自独占的信号线，当从机在自己的NSS线检测到起始信号后，就知道自己被主机选中了，开始准备与主机通讯。在标号6处，NSS信号由低变高，是SPI通讯的停止信号，表示本次通讯结束，从机的选中状态被取消。

22.1.2.3

数据有效性

SPI使用MOSI及MISO信号线来传输数据，使用SCK信号线进行数据同步。MOSI及MISO数据线在SCK的每个时钟周期传输一位数据，且数据输入输出是同时进行的。数据传输时，MSB先行或LSB先行并没有作硬性规定，但要保证两个SPI通讯设备之间使用同样的协定，一般都会采用图SPI通讯时序中的MSB先行模式。

观察图中的标号处，MOSI及MISO的数据在SCK的上升沿期间变化输出，在SCK的下降沿时被采样。即在SCK的下降沿时刻，MOSI及MISO的数据有效，高电平时表示数据“1”，为低电平时表示数据“0”。在其它时刻，数据无效，MOSI及MISO为下一次表示数据做准备。

SPI每次数据传输可以8位或16位为单位，每次传输的单位数不受限制。

22.1.2.4

CPOL/CPHA及通讯模式

SPI一共有四种通讯模式，它们的主要区别是总线空闲时SCK的时钟状态以及数据采样时刻，它们由CPOL与CPHA来决定。

时钟极性CPOL是指SPI通讯设备处于空闲状态时，SCK信号线的电平信号（即SPI通讯开始前、NSS线为高电平时SCK的状态）。CPOL=0时，SCK在空闲状态时为低电平，CPOL=1时，则相反。

时钟相位CPHA是指数据的采样的时刻，当CPHA=0时，MOSI或MISO数据线上的信号将会在SCK时钟线的“奇数边沿”被采样。当CPHA=1时，数据线在SCK的“偶数边沿”采样。

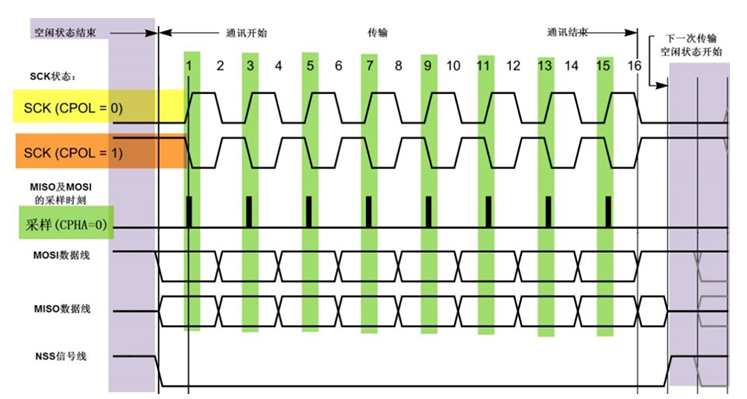

见下图CPHA=0时的SPI通讯模式：

我们来分析这个CPHA=0的时序图。首先，根据SCK在空闲状态时的电平，分为两种情况。SCK信号线在空闲状态为低电平时，CPOL=0；空闲状态为高电平时，CPOL=1。

无论CPOL=0还是=1，因为我们配置的时钟相位CPHA=0，在图中可以看到，采样时刻都是在SCK的奇数边沿。注意当CPOL=0的时候，时钟的奇数边沿是上升沿，而CPOL=1的时候，时钟的奇数边沿是下降沿。所以SPI的采样时刻不是由上升/下降沿决定的。MOSI和MISO数据线的有效信号在SCK的奇数边沿保持不变，数据信号将在SCK奇数边沿时被采样，在非采样时刻，MOSI和MISO的有效信号才发生切换。

类似地，当CPHA=1时，不受CPOL的影响，数据信号在SCK的偶数边沿被采样，见下图CPHA=1时的SPI通讯模式：

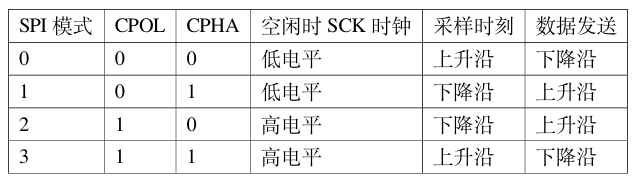

由CPOL及CPHA的不同状态，SPI分成了四种模式，见下表：

SPI的四种模式

SPI的四种模式

主机与从机需要工作在相同的模式下才可以正常通讯，上图SPI通讯时序就是采用的模式1，而我们本次OLED的SPI通讯实验就是采用的是模式3。
