带升降压转换器的电池管理系统开源项目介绍

前言

做便携设备、IoT 模块总被电源问题难住?锂电池充电怕过充过放，电压不稳影响设备运行，单独搭充电、保护、升降压电路又太麻烦?大神直接整出开源全能锂电池 BMS，三合一集成充电、保护、DC-DC 升降压功能，3-5V 灵活稳压输出，电子爱好者和硬件开发者直接省大功夫!

可能有人要说了 —— 这不就是个普通的电池管理板吗?哼哼，可没那么简单!

功能介绍

「三合一」核心全能：一站式集成充电管理 + 电池保护 + DC-DC 升降压转换，不用单独搭建多套电路，便携设备、IoT 模块的锂电池电源管理需求一次满足

精准锂电充电：专为单节锂电池设计线性充电方案，可通过外部电阻自定义充电电流，还集成状态指示二极管，充电状态一目了然

四重安全防护：经典保护芯片组合加持，实现过充、过放、过流、短路全场景保护，异常时自动切断电池通路，锂电池使用寿命更有保障

自动升降压稳压：单电感同步升降压设计，电池电压低时自动升压、电压高时自动降压，稳定输出 3-5V 电压，完美适配 3.3V/5V 的便携设备、IoT 模块

低功耗高转换效率：轻载时自动进入 PFM 低功耗模式，静态电流仅 19μA，续航超友好;升降压转换效率最高达 96%，电能利用率拉满

毕竟从零搭充电、保护、升降压电路又费时间又费精力，有了这个开源全能 BMS，直接复刻就能用，大幅缩短开发周期!

核心功能模块 & 芯片方案

充电电路	MCP73831	单节锂电池线性充电管理，3.75-6V 输入，4.2V 精准充电（精度 ±0.75%），电阻自定义充电电流，集成热调节保护 + 状态指示
保护电路	DW01A + FS8205A	锂电池过充 / 过放 / 过流 / 短路四重保护，FS8205A 连接电池负极与共地，DW01A 智能控制电池通断，异常即时切断
DC-DC 升降压转换器	TPS63020DSJ	德州仪器高集成度单电感同步芯片，1.8V-5.5V 宽输入，1.2V-5.5V 可调输出，最大 3A 输出电流，自动切换升降压模式
模块	核心芯片	核心功能

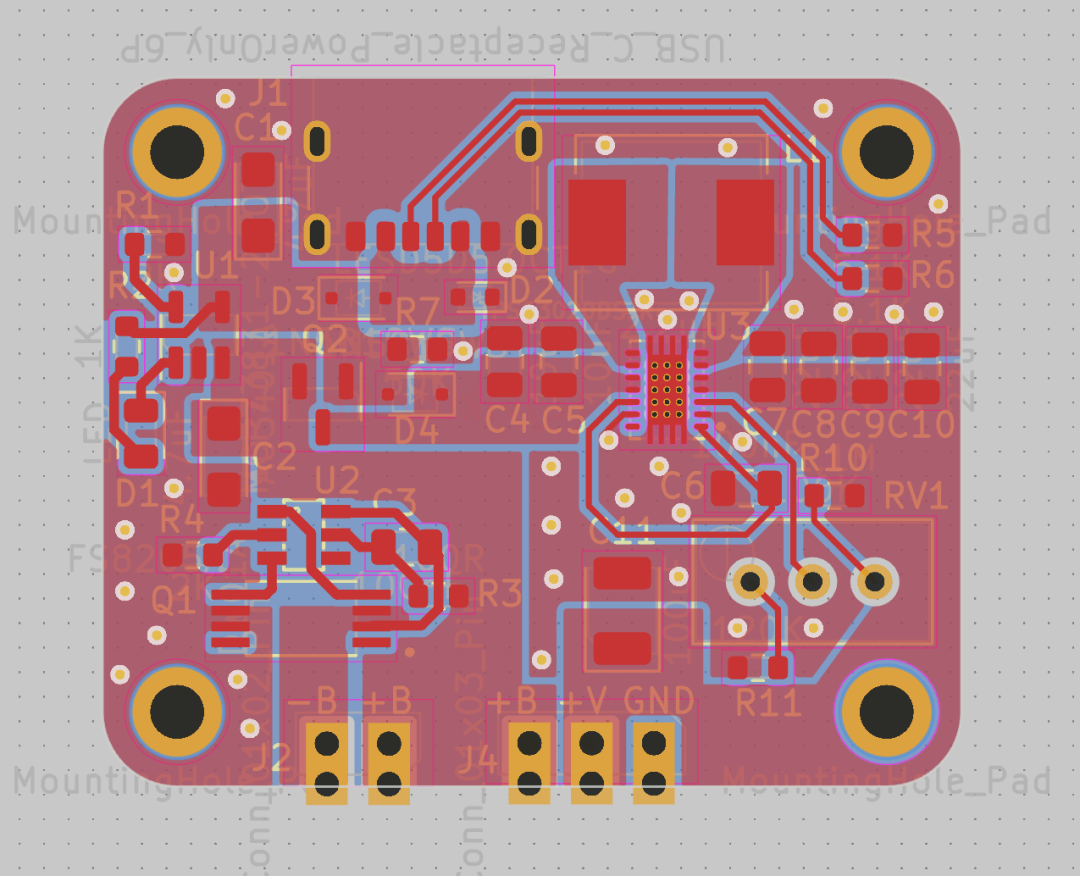

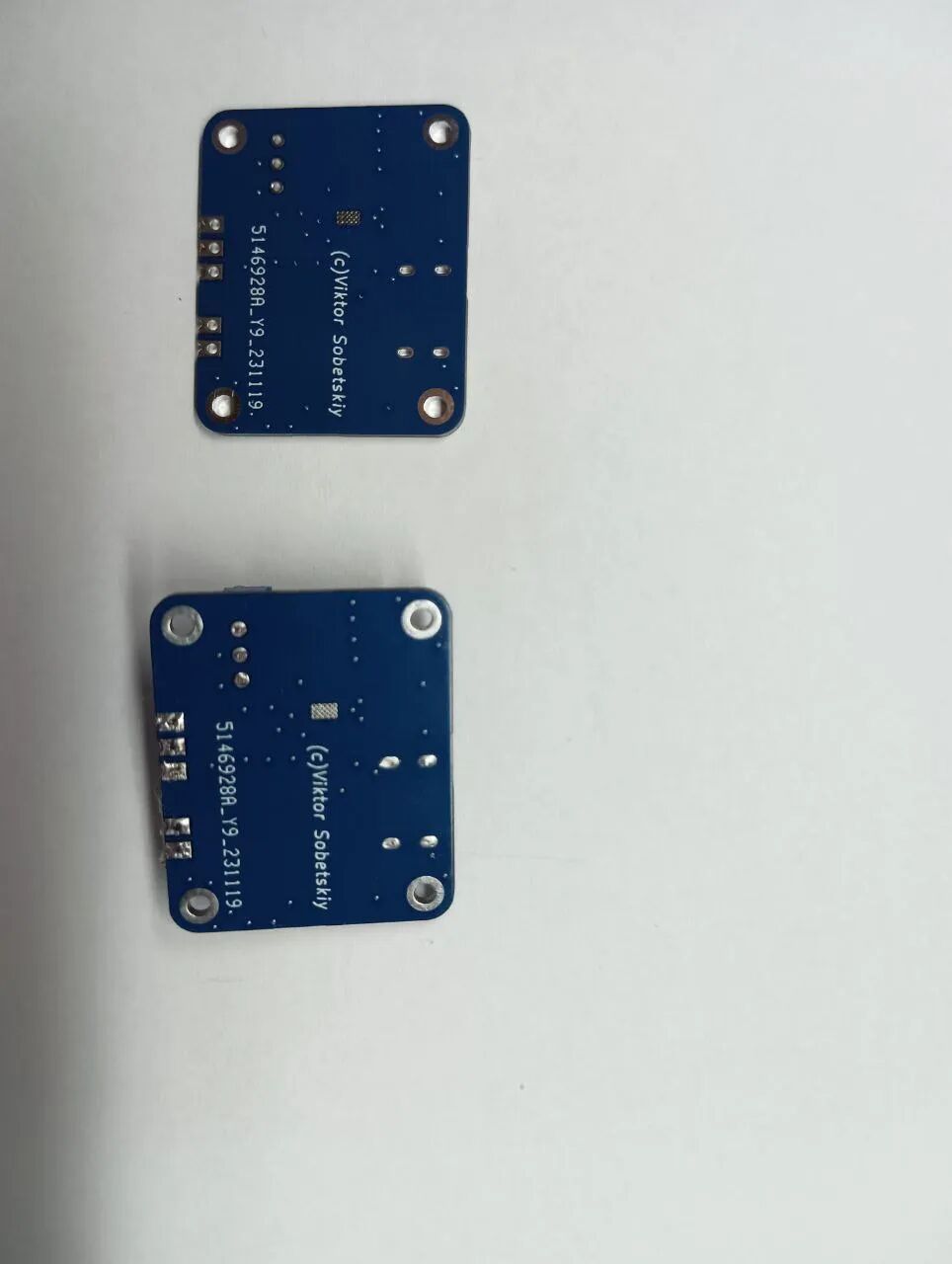

PCB图&原理图

开源资料

想了解更多开源项目的小伙伴去华秋开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.eda.cn/d-1356569555542999040

结语

怎么样，看完这款全能锂电池 BMS 的设计和功能，电子爱好者、硬件开发者是不是已经心动了?不管是做小型便携设备、IoT 模块开发，还是想学习锂电池电源管理电路设计，这款开源项目都超合适，省掉从零设计的大把时间!

有没有 “硬核玩家” 想要复刻一下?甚至在原基础上拓展多节锂电适配、更大电流输出功能?哈哈～

这些设计文件，包括原理图、PCB 文件、BOM 清单，作者都已开源，欢迎前往开源网址了解更多详情～～
