800G/1.6T高速互连物理层演进与测试挑战

超高算力时代

数据中心高速互联物理层挑战与测试演进

随着生成式数据中心，人工智能（GenAI）、大型语言模型（LLM）集群规模的指数级膨胀，全球算力基础设施正经历着自互联网诞生以来最大规模的重构。在这一进程中，计算能力的瓶颈已不再仅仅是GPU的单点算力，而是数据如何在成千上万个计算节点之间高效、无损地传输。为了打破“I/O墙”，数据中心网络互连速率正以惊人的速度从400G向800G，并全面向1.6T（Terabit Ethernet）演进。

然而，当单通道波特率飙升至112 Gaud甚至更高（224 Gbps PAM4）时，摩尔定律在物理层的延续遭遇了前所未有的阻击。在这样的奈奎斯特频率（Nyquist Frequency）下，哪怕是极其微小的通道损耗、阻抗不匹配或电源纹波，都会导致接收端眼图彻底闭合。

本文将结合当前最新的100G/400G/800G/1.6T物理层总线发展脉络，深度解读测试生态的演化和最新进展，并阐述在如此严苛的标准下，误码仪如何迎接挑战，完成接收机（RX）的测试与验证。

800G/1.6T

高速互连物理层技术的演进路线

数据中心和光模块速率的演进，从早期的10G NRZ到如今的224G PAM4，物理层编码与调制技术发生了根本性的范式转移。

下图是高速交换芯片的Serdes接口密度，接口的速率以及接口数量的演化趋势。 单波100G （106.25Gbps）是目前的主流应用，而单波速率200G （224Gbps）也就是1.6T的接口正在逐步推向市场。

从100G到1.6T：波特率与调制格式的演化

100G时代 (4x25G NRZ / 1x100G PAM4)

早期100G主要依赖4个25 Gbps的NRZ（非归零编码）通道。随着技术发展，单通道100G PAM4（53 GBaud）被引入，通过4个电压电平在每个符号（Symbol）中传输2比特数据，从而在相同带宽下实现了速率翻倍。

400G时代 (8x50G / 4x100G PAM4)

IEEE 802.3bs和802.3cu标准确立了PAM4在高速互连中的统治地位。此时，前向纠错（FEC，如KP4 RS-FEC）成为强制要求，因为PAM4的信噪比（SNR）天然比NRZ劣化约9.6dB，物理层呈现出极高的误码本底（Pre-FEC BER通常在1E-4到1E-6之间）。

800G时代 (8x100G PAM4)

基于IEEE 802.3df标准，采用8条112 Gbps（53 GBaud PAM4）的物理通道。该阶段见证了可插拔光模块（如OSFP, QSFP-DD800）的飞速发展，同时LPO（线性驱动可插拔光学器件）和CPO概念开始逐渐普及，以降低DSP带来的巨大功耗。

1.6T时代 (8x200G PAM4)

当前最新的IEEE P802.3dj标准，核心是将单通道速率提升至224 Gbps（112 GBaud PAM4）。这是一个极具挑战性的物理极限，奈奎斯特频率高达56 GHz，传统的PCB板材（如Megtron6）和过孔设计面临巨大的插损挑战。

下图是典型光模块的速率发展演化趋势图，可以看出目前主流速率都采用QSFP-DD和OSFP的光模块形式。

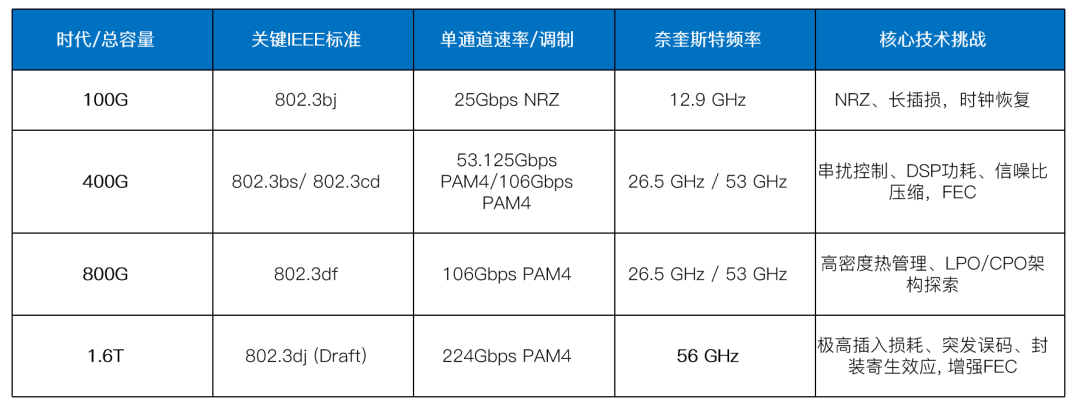

表1：高速太网物理层标准与技术演进对比

224G PAM4：逼近物理极限的信道

• 在224 Gbps下，信号的一个单位间隔（UI）仅为 4.46 皮秒（ps）。这意味着即使是极微小的走线长度差异（Skew）或微米级的连接器残桩（Stub），都会造成破坏性的码间干扰（ISI）。此外，由于带宽极高，接收端（RX）的连续时间线性均衡器（CTLE）和判决反馈均衡器（DFE）必须具备极强的补偿能力，这也使得针对RX的容限测试面临巨大挑战。

最新IEEE 802.3ck和802.3dj标准

对测试的要求与技术挑战

随着IEEE P802.3dj工作组的推进，1.6T以太网（基于单通道200G/224G PAM4）的物理层一致性测试的要求逐渐清晰。

压力眼图校准

是测试DUT余量的前提

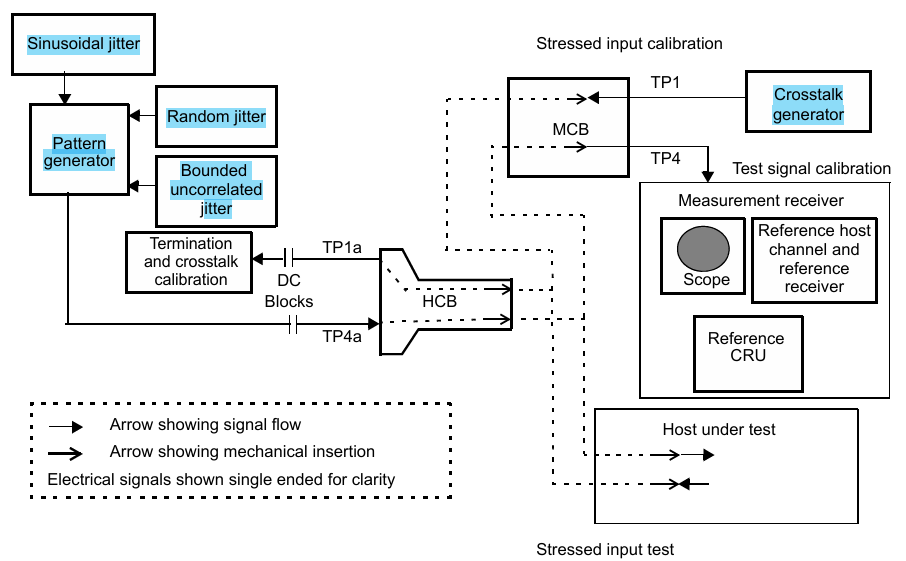

验证800G/1.6T接收机合规性的核心是“压力测试”：向DUT（被测设备）输入一个包含了所有最坏情况物理损伤的压力信号，观察其是否能正常工作。这个无论是在设计周期，还是预量产的周期都是至关重要的一个测试环节。

校准这个压力信号需要极高的精度，包含了：

宽带随机抖动（RJ）：模拟VCO/PLL和TX发送器的本底抖动。

低频正弦抖动（SJ）：模拟低频干扰。

高频周期抖动（PJ）：模拟高频时钟相噪干扰。

有界不相关抖动（BUJ）：模拟相邻通道的串扰（Crosstalk）。

表2：800G/1.6T 接收机合规性压力测试关键参数与机理

突发误码与级联FEC

的引入

在单通道224 Gbps速率下，信道极其脆弱，诸如DFE（判决反馈均衡器）的错误传播（Error Propagation）或外界的瞬态电磁干扰，会导致误码不再是随机分布的，而是成串出现的突发误码（Burst Errors）。

传统的单级RS(544,514) KP4 FEC虽然强大，但在面对长串突发误码时会被“击穿”，导致链路掉线。因此，IEEE 802.3dj引入了内部FEC（FECi, Inner FEC）或级联FEC机制。

测试挑战：

误码仪（BERT）不仅需要统计原始的物理层误码率（Pre-FEC BER），更必须具备深度的FEC分析能力，能够捕捉误码的空间分布（Error Distribution）。

误码仪（BERT）

在800G/1.6T测试中的应用

面对复杂的测试生态、高昂的KGD晶圆测试成本以及1.6T严苛的物理规范，支持高级抖动注入的多通道BERT成为了整个研发和验证环节中唯一能够提供全面验证物理层的设备。 下图是针对Host Input测试场景的示意图。

800G/1.6T物理层测试对误码仪的要求

满足标准要求的波特率输出：支持高达224Gbps的速率，以覆盖裕量测试需求。

超高的输出信号质量：支持高保真度的输出眼图和极低的本底抖动。

标准要求的高级抖动注入：能够在误码仪的码型发生器内实现宽带RJ、低频SJ, 高频PJ、BUJ的注入。

多通道： 支持X4或者X8通道，满足光模块，AEC, ACC的测试需求。

内置FEC分析：在物理层面支持突发误码统计和虚拟FEC分析。

“

800G/1.6T 光电接收机（RX）标准测试流程概览

无论是测试CPO的光学引擎、高速SerDes IP还是可插拔的800G光模块，利用BERT进行接收机压力测试的流程必须严谨规范，通常包含以下五个核心步骤：

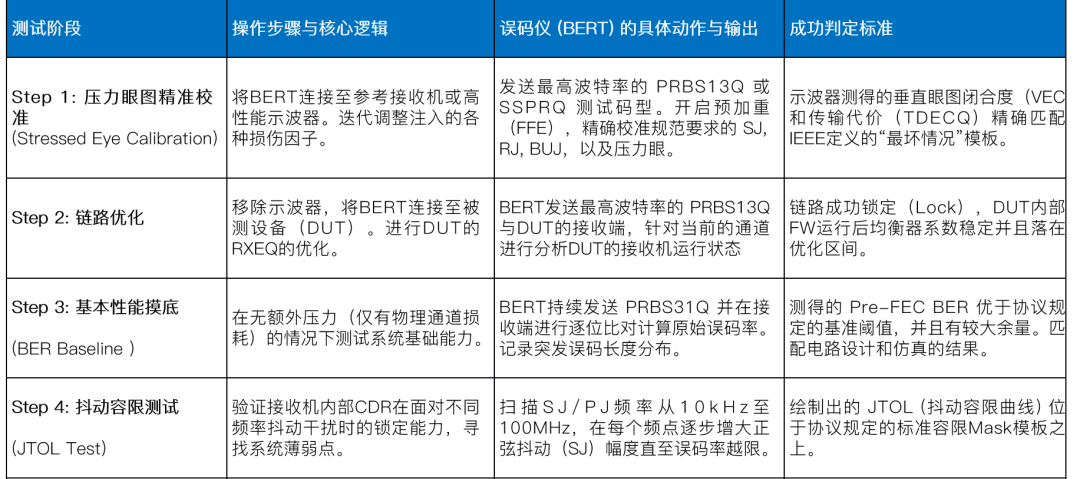

表3：利用误码仪进行 1.6T 接收机合规性验证的标准流程

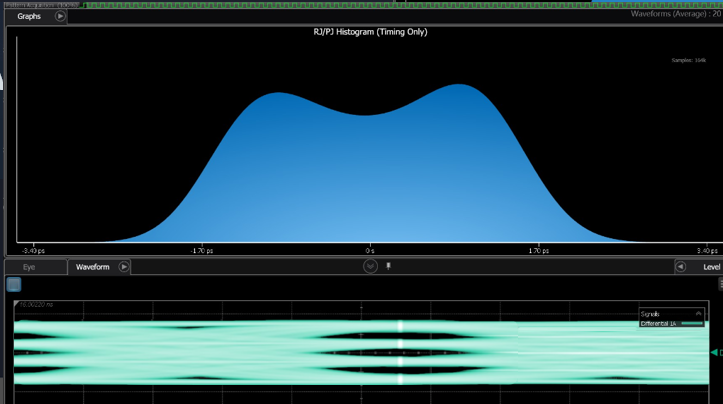

下图是通过高级抖动注入创建的压力眼实例，抖动直方图显示额外的周期抖动的分布。

“

应对突发误码的调试分析

在实际应用中，很多800G/1.6T链路的失效并非因为长期平均误码率超标，而是由于DFE错误传播引发的短时间剧烈误码暴增。当BERT检测到这种现象时，高级的应用测试通常要求改变BERT发送端的灰度编码（Gray Mapping）和预编码（Pre-coding）模式。误码仪的深度诊断日志能够精确定位是哪一个Tap的均衡器权重设置不当导致了反馈环路的震荡，从而为硬件设计师提供底层的调优依据。

展望

从400G的稳步推进到1.6T的狂飙突进，数据中心互连技术正在经历一场物理层面的飞跃。随着高速SerDes技术与光通信产业链的全面崛起，对多通道高级抖动注入误码仪的需求比以往任何时候都更为迫切。传统的误码仪虽然支持高级抖动注入可以进行压力眼校准，但是价格昂贵，并且通道数单一，无法满足800G/1.6T的测试覆盖。低端误码仪因为不支持基础的各种高级抖动注入和压力眼校准，只能作为基本单一功能的码流仪使用。

中星联华通过提供高达224G的测试能力、多通道，以及完善的抖动容限测试体系，测试仪器正深度融入全球1.6T测试生态圈，为算力基础设施的高质量建设与大规模交付，提供着坚实、可靠的核心互连验证底座。
