PCIe DDR3高速接口简介

chy123
悦禧新闻
2026-09-19
4607

PCle简介

PCIe，全称是 Peripheral Component Interconnect Express，是一种高速串行计算机扩展总线标准。

特点

高速传输：采用高速串行传输技术，能够提供极高的数据传输速率，满足如显卡、固态硬盘等对带宽要求较高的设备的需求。

低延迟：可以实现数据的快速传输和处理，减少数据等待时间，提高系统响应速度。

支持热插拔：允许设备在计算机运行时进行插拔操作，而不会影响系统的正常运行，方便用户对硬件进行升级或更换。

兼容性好：PCIe 接口能够兼容不同类型的设备，并且新的 PCIe 版本通常向下兼容旧版本的设备。

扩展性强：可以通过扩展插槽连接多个设备，满足用户对计算机系统功能扩展的需求。

工作原理

分层结构：PCIe 采用分层结构，包括物理层、数据链路层和事务层。物理层负责数据的传输和接收，包括编码、解码、时钟同步等功能；数据链路层负责数据的成帧、差错检测和纠正等；事务层则负责处理各种事务请求，如读、写、配置等。

差分信号传输：使用差分信号进行数据传输，通过一对信号线来传输信号，一根线传输正信号，另一根传输负信号。这种方式可以有效减少电磁干扰，提高信号传输的稳定性和可靠性。

点对点连接：每个 PCIe 设备都通过专用的点对点链路与其他设备或主机相连，避免了传统总线结构中的信号冲突和共享带宽问题，提高了数据传输的效率和性能。

硬件组成

PCIe 控制器：通常集成在计算机的北桥芯片或处理器内部，负责管理和控制 PCIe 总线上的各种事务，包括设备的枚举、配置、数据传输等。

PCIe 插槽：是计算机主板上用于连接 PCIe 设备的接口，不同类型的 PCIe 插槽具有不同的物理尺寸和电气特性，以适应不同类型的设备。

PCIe 设备：如显卡、网卡、声卡、固态硬盘等，这些设备通过 PCIe 接口与计算机主板相连，实现与其他硬件设备和软件系统的数据交互。

应用场景

计算机内部设备连接：是连接计算机内部各种高速设备的主要接口标准，如显卡与主板的连接，为显卡提供大量的带宽，以支持高分辨率图像和复杂的图形处理。

存储设备：固态硬盘（SSD）通过 PCIe 接口可以实现比传统 SATA 接口更高的数据传输速度，大大提高了系统的启动速度和数据读写性能。

网络通信：高速的 PCIe 网卡能够满足服务器和高端工作站对网络带宽的需求，实现高速的数据传输和网络通信。

工业控制：在工业自动化领域，PCIe 总线被广泛应用于连接各种工业控制设备，如数据采集卡、运动控制卡等，以实现高速、可靠的数据传输和控制。

FPGA实现

物理层（PHY）：

使用 FPGA 内置高速收发器（如 Xilinx UltraScale+ GTH/GTY，Intel Stratix 10 GT）

实现 8b/10b（PCIe 1.0/2.0）或 128b/130b（PCIe 3.0+）编码

支持时钟数据恢复（CDR）和训练序列（TS）

事务层（TL）：

处理事务层包（TLP）的生成与解析

实现配置空间（Configuration Space）访问（Type0/Type1 头）

支持内存读写、I/O 读写、消息事务等

数据链路层（DL）：

实现序列 ID 管理与重排序

基于 ACK/NAK 的错误恢复机制

流量控制（LCRC 校验、信用机制）

DDR3简介

DDR3 是第三代双倍数据速率同步动态随机存取存储器，DDR3 既指内存芯片技术标准，也代指基于该技术的内存条产品。电脑中的 DDR3 内存通常以独立内存条形式存在，但也可能以芯片形式直接集成在某些设备（如嵌入式系统）的 PCB 上。

特点

更高的数据传输速率：DDR3 通过在时钟信号的上升沿和下降沿都进行数据传输，实现了双倍的数据传输速率。其数据传输率从 DDR2 的最高 800MT/s 提升到了 1066MT/s、1333MT/s、1600MT/s 甚至更高，能够更快地将数据传输到 CPU 等设备，满足高速处理器对数据的快速访问需求。

更低的工作电压：DDR3 的工作电压从 DDR2 的 1.8V 降低到了 1.5V，这有助于降低内存的功耗，减少发热，提高能源效率，同时也降低了整个系统的能耗。

采用了预取技术：DDR3 采用了 8 位预取技术，而 DDR2 是 4 位预取。预取技术可以在内存控制器需要数据之前，提前将数据从内存芯片的存储阵列中读取到预取缓冲器中，以便更快地提供给 CPU，从而提高了数据传输的效率。

增加了数据掩码功能：DDR3 支持数据掩码（Data Mask）功能，它可以在写入数据时，选择性地屏蔽某些数据位，只更新需要修改的数据，而不需要对整个存储单元进行写入操作，这样可以减少写入操作的次数，提高内存的使用寿命和性能。

性能优势

提升系统运行速度：由于数据传输速率的大幅提高，DDR3 能够更快地为 CPU 提供数据，使得计算机系统在运行各种软件和应用程序时，加载速度更快，响应更迅速，多任务处理能力也得到增强，从而提升了整个系统的运行效率和性能表现。

支持更大的内存容量：DDR3 技术的发展使得单个内存芯片的容量不断增大，同时内存控制器也能够支持更多的内存模块，因此可以组建更大容量的内存系统。这对于需要处理大量数据的应用，如视频编辑、3D 建模、服务器等非常有利，能够满足这些应用对内存容量的高要求。

应用场景

计算机系统：是台式机、笔记本电脑等计算机系统中最常用的内存类型，为操作系统、应用程序和数据提供临时存储和快速访问的空间，是保证计算机系统正常运行和性能发挥的关键组件之一。

服务器领域：服务器需要同时处理大量的并发请求和数据，对内存的性能和容量要求极高。DDR3 内存以其高数据传输速率和大内存容量，能够满足服务器在处理大规模数据和多任务处理时的需求，确保服务器的稳定运行和高效性能。

游戏主机：现代游戏对图形和数据处理要求很高，需要大量的内存来存储游戏场景、角色模型、纹理等数据。DDR3 内存能够为游戏主机提供快速的数据传输和充足的内存空间，使游戏能够流畅运行，减少卡顿和加载时间，提升游戏体验。

寄存器映射

寄存器映射是一种在计算机系统中用于访问和控制硬件设备的技术

概念

计算机中的硬件设备通常包含一些寄存器，用于存储设备的配置信息、状态信息以及数据等。寄存器映射就是将这些硬件寄存器与内存地址空间进行关联，使得软件可以通过访问特定的内存地址来读写硬件寄存器，从而实现对硬件设备的控制和数据交互。

实现原理

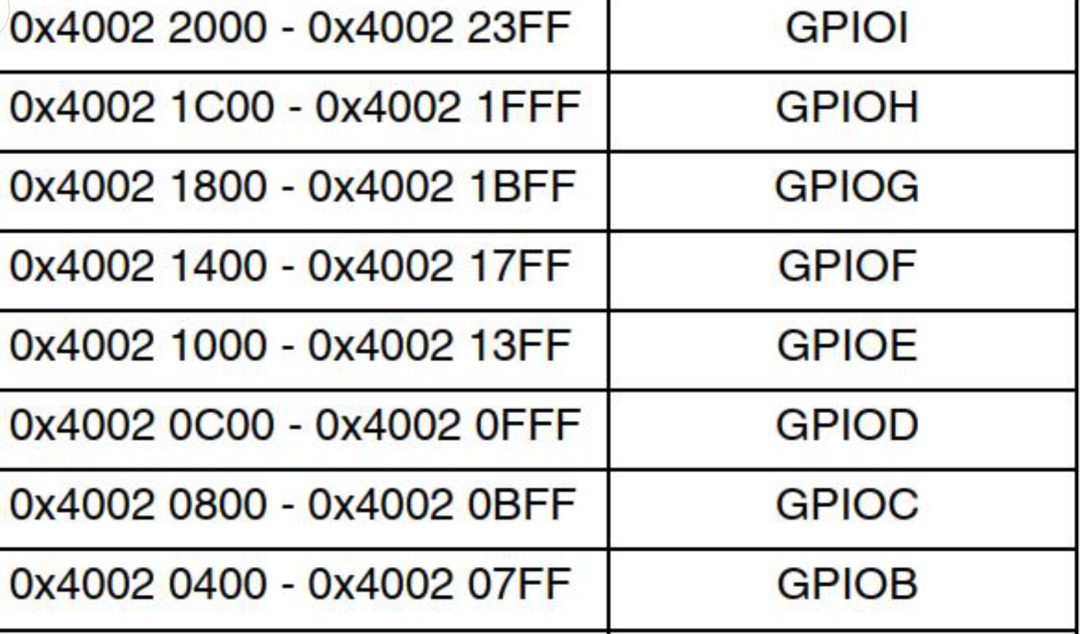

地址分配：在系统启动时，硬件平台会为每个设备的寄存器组分配一段连续的内存地址空间。例如，对于一个特定的外设控制器，它可能被分配到从地址 0x40000000 到 0x40000FFF 的内存空间，这段空间中的每个地址都对应着该控制器的一个寄存器。

总线连接：硬件设备通过总线（如地址总线、数据总线和控制总线）与处理器相连。当处理器要访问某个硬件寄存器时，它会在地址总线上发送要访问的内存地址，通过控制总线发出读写控制信号。如果该地址落在某个设备的寄存器映射地址范围内，相应的设备就会响应这个请求，并通过数据总线进行数据的传输。

作用

方便控制硬件：软件开发人员可以像操作内存一样通过简单的读写指令来访问硬件寄存器，从而轻松地配置硬件设备的工作模式、读取设备状态以及传输数据。例如，要设置一个串口控制器的波特率，只需要向对应的寄存器地址写入相应的值即可。

提高系统的可扩展性和可维护性：通过寄存器映射，硬件设备的访问被抽象为对内存地址的访问，使得系统软件可以在不了解具体硬件细节的情况下，通过统一的内存访问接口来与各种硬件设备进行交互。当系统中添加新的硬件设备时，只需要为其分配新的寄存器映射地址，并在软件中添加相应的访问代码，而不需要对整个系统的架构进行大规模的修改。

FPGA高速接口

FPGA 的高速接口基于差分信号传输、源同步时钟和多层协议架构实现高效数据通信。

1. 物理层基础

差分信号：使用一对信号线（P/N）传输相反相位的信号，抗干扰能力强，支持 GHz 级速率（如 PCIe 5.0 达 32GT/s）。

高速收发器：FPGA 内置硬核（如 Xilinx GTY、Intel GT）实现信号的串行化 / 解串化（SerDes），包含 PLL/DLL 进行时钟恢复。

编码机制：采用128b/130b（PCIe 3.0+）编码，平衡直流分量并提供同步机制。

2. 时钟与同步

源同步时钟：数据与时钟从同一源发出，减少时钟 skew。 DDR3 使用 DQS 信号捕获数据。

多时钟域处理：通过异步 FIFO、PLL/DLL 调整相位，解决跨时钟域的数据传输问题。

3. 协议分层架构

PCIe 协议栈：

事务层：生成 / 解析 TLP（事务层包），支持内存读写、配置空间访问。
