电动汽车OBC/DC-DC二合一高压部件的EFT抗扰度测试整改

电快速瞬变脉冲群（Electrical Fast Transients, EFT），通常依据IEC 61000-4-4或汽车行业的ISO 7637-2标准进行测试，模拟的是车辆电气网络中因继电器、接触器、电机等感性负载的开关操作而产生的成群的高频、高峰值电压脉冲。单脉冲上升时间约 ‌5 纳秒‌，持续时间约 ‌50 纳秒‌，以脉冲群形式出现，其能量虽不如浪涌（Surge）大，但其高频频谱（可达数百MHz甚至GHz）极易通过传导或近场耦合的方式，侵入到微处理器（MCU）、存储器（Memory）、通信总线（如CAN, LIN, Ethernet）等敏感数字电路中，导致程序跑飞、数据错误、通信中断、系统复位甚至元器件的永久性损坏。

在过去几年中，汽车行业经历了向“软件定义汽车”的剧烈转型。车载计算平台算力飙升，高压电气平台（400V/800V）普及，车载以太网、高分辨率摄像头、毫米波雷达等高速、高频、高敏感性部件被大量应用。这使得整车电磁环境日益复杂，EFT问题变得尤为突出。一个在实验室看似“微不足道”的0.5kV EFT脉冲，就可能导致智能座舱黑屏或辅助驾驶功能短暂失效，从而构成严重的安全隐患。

测试要求4级‌：电源端口4.0kV，信号端口2.0kV

一. 器件介绍

OBC（负责将交流电网电力转换为高压直流为动力电池充电）和高/低压DC-DC变换器（负责将动力电池高压转换为12V/48V低压为车载电器供电）是电动汽车中的核心功率电子单元。它们面临的EMC问题，特别EFT挑战尤为严峻：

多重骚扰源：不仅承受来自车辆内部12V/48V电气网络和高压网络的EFT骚扰，OBC在充电时还需承受来自外部交流电网的EFT冲击。

高能量耦合路径：作为大功率设备，其输入输出线缆长、阻抗低，为EFT脉冲提供了高效的传导路径。

敏感控制核心：内部集成了复杂的数字控制单元（MCU/DSP），用于实现PFC（功率因数校正）、DC/DC变换等高级算法。这些控制单元工作电压低，极易受到EFT干扰。

高压与低压交错：在紧凑的PCB布局中，高压功率部分与低压控制部分并存，寄生电容耦合成为EFT侵入控制电路的隐蔽通道。

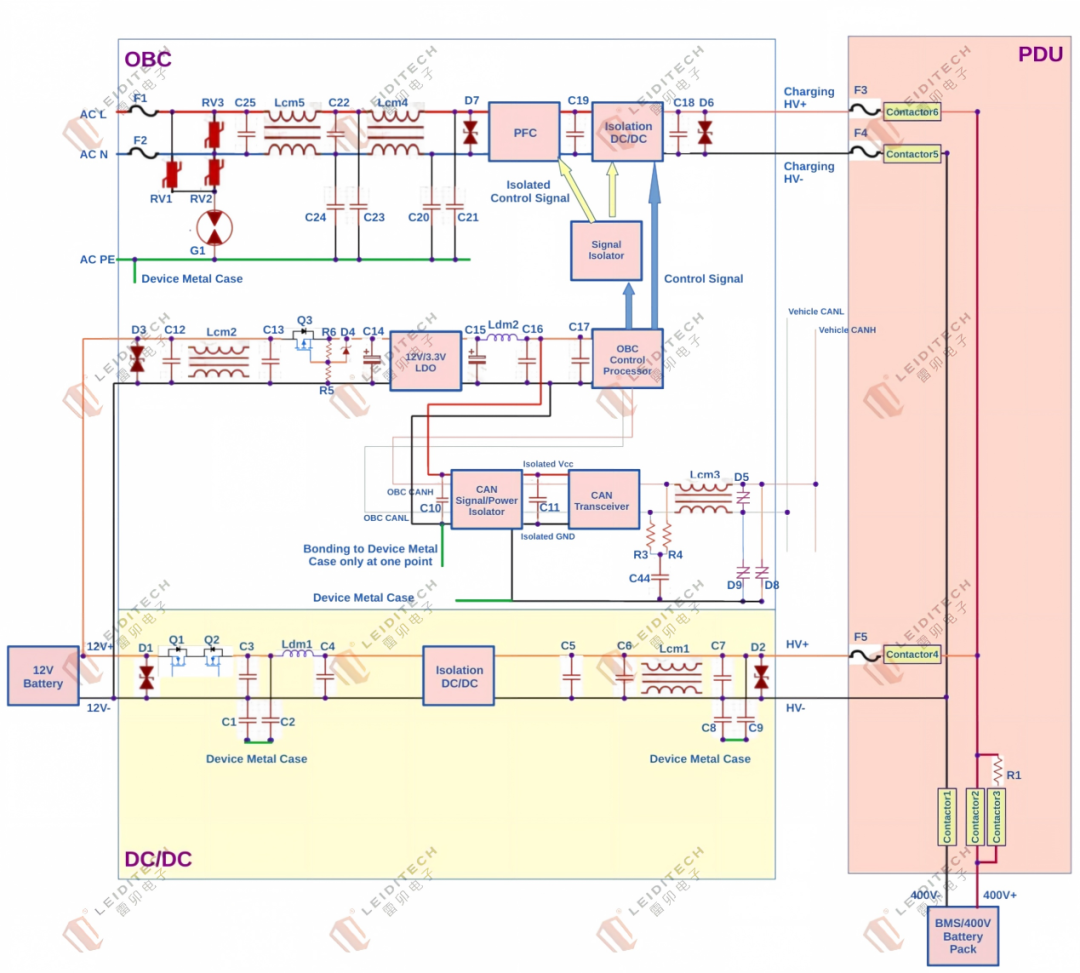

车载充电机(OBC) / DC-DC 变换器二合一高压部件图示

二. EFT抗扰度测试案例分析

01

案例背景

·产品：一款集成6.6kW OBC与2.5kW高压-12V DC-DC的二合一电源总成。

·测试标准：CCAP/CQC认证，依据GB/T 40432-2021电动汽车用传导式车载充电机( IEC 61851-21-1:2017)及引用标准GB/T 17626.4:2018 (IEC 61000-4-4:2012)，对AC充电输入端口（L/N相对于PE之间）施加电快速瞬变脉冲群。

·测试等级与方式：等级III，±2kV，重复频率5kHz，通过耦合去耦网络（CDN）施加于AC输入电缆上。

·判定标准：功能等级A，即测试期间及测试后，设备所有功能应保持正常，无任何性能下降。

02

失败现象

在施加±2kV、5kHz的EFT脉冲时，OBC出现充电中断。通过CAN总线监控，发现OBC内部主控制MCU发生意外复位，导致充电握手协议中断，BMS（电池管理系统）随即断开充电继电器。移除EFT干扰后，OBC可重新启动并建立充电，表明未发生硬件永久性损伤。

03

主要电路元件构成（整改前）

为简化分析，我们关注从AC输入到辅助电源及MCU供电的关键路径。

·AC输入一级EMI滤波器：

·X电容 (C22): 1.0μF / 275VAC (X2级)

·共模电感(Lcm4): Nanocrystalline，电感量 3mH@10kHz，额定电流 32A。

·Y电容 (C21, C20): 2.2nF / 250VAC (Y2级)，分别接于L线和N线对PE（保护地）之间。

·PFC级与DC/DC级：(拓扑略，非本次分析焦点)

·12V电源：从12V备用电池取电，再经由LDO（低压差线性稳压器）转换为5V和3.3V供给MCU及外围电路。

·OBC Micro-controller Unit (OMCU)供电网络：

·OMCU型号（假设）: 某品牌TC3xx系列，3.3V供电。

·LDO输出端滤波: 一颗10μF钽电容(C15) + 一颗100nF陶瓷电容(C16)。

·OMCU VDD/VSS引脚旁: 每对电源引脚旁放置一颗100nF (0402封装) 去耦电容(C17)。

04

失败原因分析

EFT的高频共模电流是罪魁祸首。±2kV的脉冲通过CDN注入AC电缆，形成强大的共模电流。该电流的路径是：L/N线 -> 一级EMI滤波器 -> OBC内部电路 -> 通过各种寄生电容路径耦合到机壳地（PE）-> 沿PE线返回EFT发生器。

1.一级滤波器效能不足：原有的共模电感在EFT主要频率范围（5MHz-150MHz）可能已发生自谐振，导致其高频阻抗下降，对共模电流的抑制能力不足。同时，仅有一级LC滤波，对能量较大、频谱较宽的EFT脉冲群抑制斜率不够陡峭。

2.共模电流的“潜行路径”：未被充分抑制的共模电流流经PFC和DC/DC功率板。功率器件（MOSFET/IGBT）的散热器通常与机壳连接，功率器件本身与散热器之间存在较大的寄生电容（数十至数百pF）。这为高频共模电流提供了一条“捷径”，绕过后续滤波，直接耦合到内部OMCU控制线路所在的空间。

3.OMCU供电网络抗扰度不足：OMCU的3.3V供电线路受到耦合过来的EFT影响，尽管有去耦电容，但对于纳秒级上升沿的强干扰，常规去耦网络的阻抗可能不够低，导致OMCU VDD引脚上的电压跌落或过冲超出其工作范围，从而触发内部的欠压/过压检测电路，导致复位。

三.整改方案

整改的核心思想是“分层设防、多级衰减、优化接地”。

措施1：强化AC输入端脉冲干扰钳位抑制

在原有的GDT+MOV基础上，增加一级TVS，形成三级脉冲瞬态干扰防护体系，用以弥补GDT、MOV动作时间过慢，不足以应对EFT ns级瞬态干扰的短板。

●增加元件：TVS (D7):

●型号/规格:选择一款针车规级TVS，例如 Leiditech的SMCJ400CA。参数要求：Bipolar, Vrwm 400V, Vc 648V, 1500W, AEC-Q101，封装形式DO-214AB。

●数量:1颗。

Component	Type	Supplier	Part Number	Key Parameters	Notes
RV1/RV2/RV3/RV4	MOV	Leiditech	20D471K	Vbr@1mA 4 0V, Vc@1A 775V, I(8/20us) 6.5kA
G1	GDT	Leiditech	2R2500T-8	DC spark 2.5kV, Transient Current 10/1000us 10kA, compliance to 1500VAC hipot requirement
D1	TVS	Leiditech	SMCJ400CA	Bipolar, Vrwm 400V, Vc 648V, 1500W, AEC-Q101
D2	TVS	Leiditech	5.0SMDJ440CA	Bipolar, Vrwm 440V, Vc 713V, 5000W

措施2：强化AC输入端二级EMI滤波（核心措施）

在原有的一级滤波器基础上，增加一级滤波，构成两级π型滤波器。

增加元件：共模电感(Lcm5):

●型号/规格:选择一款针对高频优化的车规级共EMC电感，参数要求：电感量 约10mH@10kHz，额定电流不小于32A，关键在于其阻抗-频率曲线，必须在5MHz-200MHz范围内提供尽可能高的共模阻抗。封装通常为立式环形，带底座固定。

●数量:1颗。

增加元件：X电容 (C25):

●型号/规格:0.47μF / 275VAC (X2级)。封装为插件式。

●数量:1颗。

增加元件：Y电容 (C23, C24):

●型号/规格:4.7nF / 250VAC (Y2级)。封装为插件式高压陶瓷电容。

●数量:2颗。

拓扑连接关系：

AC_IN->C25->Lcm5->C22+C23/C24->Lcm4->C21/C20-D7-> PFC级

这种双π型结构，在EFT频段能提供-80dB/decade量级的衰减率，效果显著。Lcm4放置在最靠近内部电路的一侧，用于吸收“漏网”和内部反射的骚扰。

措施3：优化OMCU供电与外围接口防护（辅助但关键）

即便前端滤波强化，仍需对敏感核心进行局部防护。

增加元件：差模电感Ldm2:

●型号/规格:在为MCU供电的3.3V LDO的输出端，串联一颗高频滤波电感。选择在100MHz附近阻抗值高的型号，如 Leiditech的LNR252012-150M，(0.57ohm, 620mA, 15uH @ 1MHz)，其特性适用于抑制进入MCU VCC的EFT高频成分。

●数量:1颗。

拓扑连接关系：

MCU供电:LDO_OUT -> 10μF电容(C15) -> 差模电感Ldm2 -> 100nF电容(C16) -> MCU_VDD。

措施4：加强CAN通信的瞬态干扰钳位保护:

增加元件：半导体放电管TSS (D5/D8/D9)

●型号/规格:在CAN收发器的CANH/CANL对地引脚处，用TSS进行防护，替换之前的ESD Array。由于OBC需与整车频繁通信，保护CAN总线至关重要。选用汽车级CAN总线专用TSS，如Leiditech的P0300SD (Vdrm 25V, Vs 40V, Vt 4V, Co 50pF, DO-214AA)。这些TSS具有较低电容特性，不影响CAN-FD高速通信，同时能以更低的钳位电压有效抑制EFT脉冲。封装为。

●数量:3颗（D5/D8/D9）。

拓扑连接关系

CAN接口:CAN_H/L(TSS (D5) x 1) -> **TSS x 2 (D8/D9) 对地** -> CAN收发器引脚。TSS尽可能靠近连接器放置。

Component	Type	Supplier	Part Number	Key Parameters	Notes
D32/D33/D34	TSS	Leiditech	P0300SD	Vdrm 25V, Vs 40V, Vt 4V, Co 100pF
Lcm8	CMC	Leiditech	LDW31T-102M	1000 ohm@100MHz、230mA、DCR 1Ω、125VDC

措施5：优化接地与屏蔽

●PCB布局：检查电源变压器下方的PCB区域，确保初级地（高压侧）与次级地（低压控制侧）有清晰的隔离带，并在此区域做开槽处理，以增大爬电距离和空间隔离度，减小寄生电容耦合。

●屏蔽：确保OBC的金属外壳所有缝隙均使用导电泡棉或金属指片进行可靠搭接，形成一个完整的屏蔽体。AC输入连接器处的接地（PE）必须通过低阻抗路径（如粗短的编织带或直接螺栓固定）与机壳紧密连接。

整改结果

实施上述方案后，重新进行±2kV EFT测试。由于二级π型滤波器+TVS大幅削弱了进入系统的共模能量，同时OMCU电源和CAN接口也得到了局部强化防护，OMCU不再发生复位，OBC在整个测试过程中保持稳定充电。测试通过，满足功能等级A要求。

四.结语

随着汽车电子化、智能化程度的加深，EFT问题已成为整车及零部件EMC（电磁兼容性）设计中的核心痛点。展望未来，随着车辆向800V高压平台迁移、车载以太网（最高可达10Gbps）的普及以及中央计算架构的落地，EFT问题将呈现出新的特点：

●更高能量的骚扰源：800V系统中的感性负载切换将产生能量更大、频谱更复杂的EFT。

●更敏感的接收端：高速串行通信（SerDes）对时钟抖动和信号完整性极为敏感，微小的EFT噪声都可能导致误码率飙升。

● 系统级联效应：在域控制器架构下，一个端口的EFT问题可能通过高速总线迅速扩散，导致整个域的功能瘫痪。

应对这些挑战，需要在芯片级（IClevel）提升抗扰度设计，在板级（Board level）进行精细化的滤波与拓扑布局，并在系统级（System level）通过仿真工具进行早期EMC性能预测。
