产品EMC整改方法分享

以下文章来源于硬件攻城狮，作者阿龙

做硬件的人，大概都经历过这样的时刻：

功能调试全部通过，样机跑得稳稳当当，结果一进电波暗室，频谱图上那条线直接顶到限值线以上;或者静电枪"啪"一下，屏幕黑了、系统复位了、样机直接死给你看。

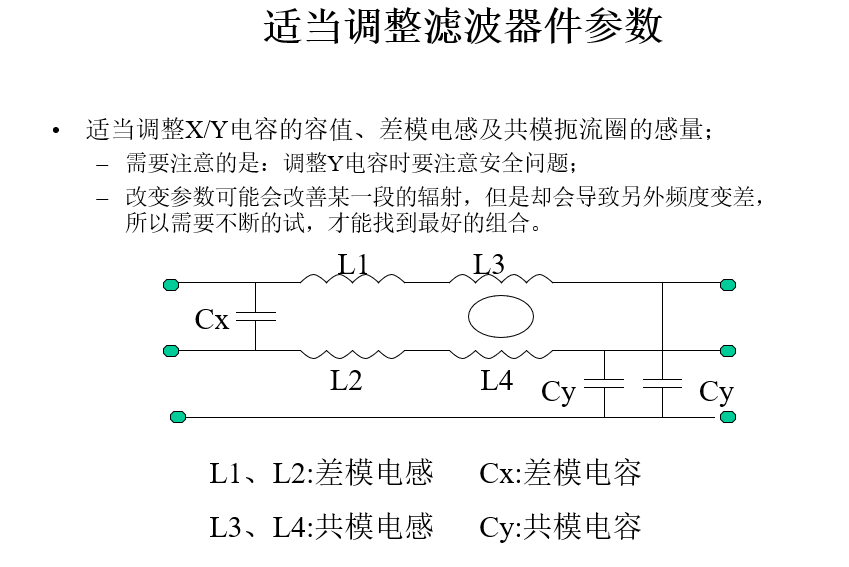

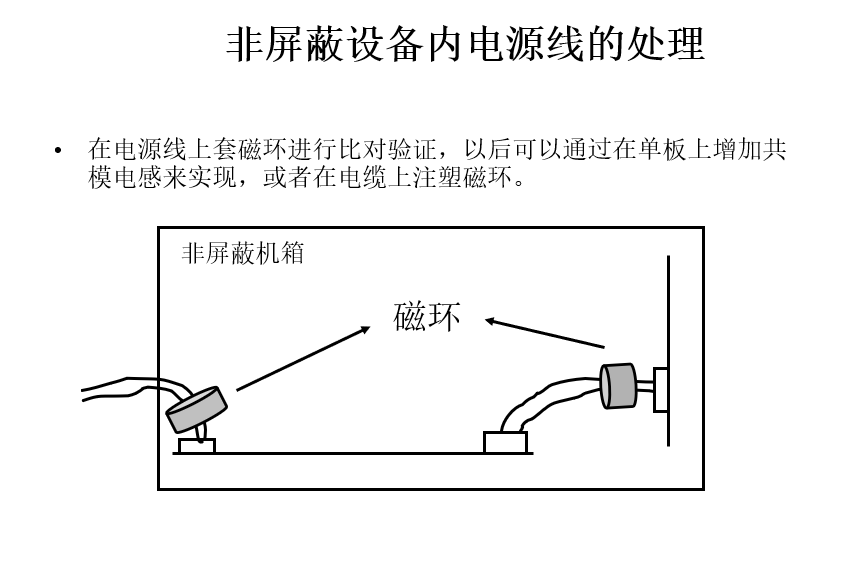

更让人崩溃的是后面这件事——你加磁环、贴铜箔、换滤波器、调 X/Y 电容……一通操作下来虽然过了，但没人说得清：到底是哪一步真正起了作用，哪些纯属白花成本。

问题出在哪?不是你不努力，而是跳过了最关键的一步：定位。

这份材料里有句话，值得每个和 EMC 打交道的工程师抄在工位上——

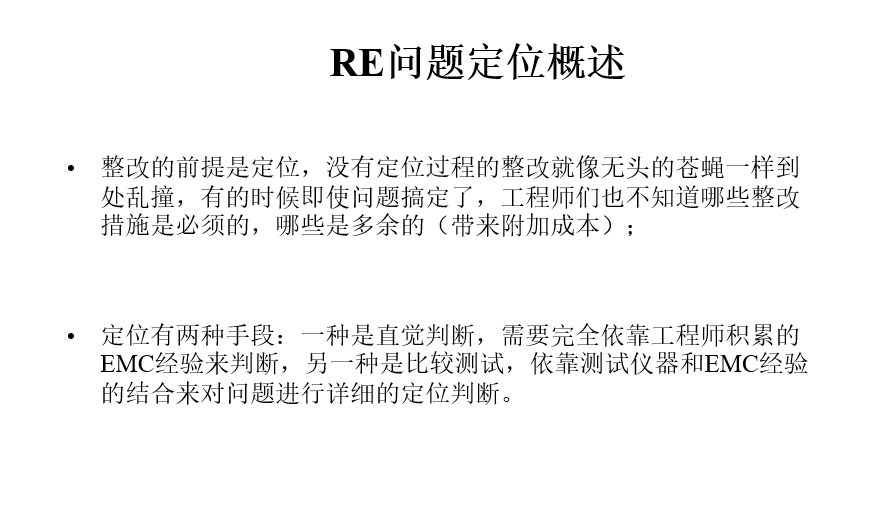

"整改的前提是定位。没有定位过程的整改，就像无头的苍蝇一样到处乱撞;就算问题搞定了，工程师也不知道哪些措施是必须的，哪些是多余的。"

今天分享的这份《产品 EMC 整改方法》，是一份偏实战的 EMC 培训材料。它不堆标准条文，也不讲空泛理论，而是把产品最容易翻车的两个点——辐射发射(RE)和静电放电(ESD)——拆成了一套可以照着做的动作：

先定位，再动手：

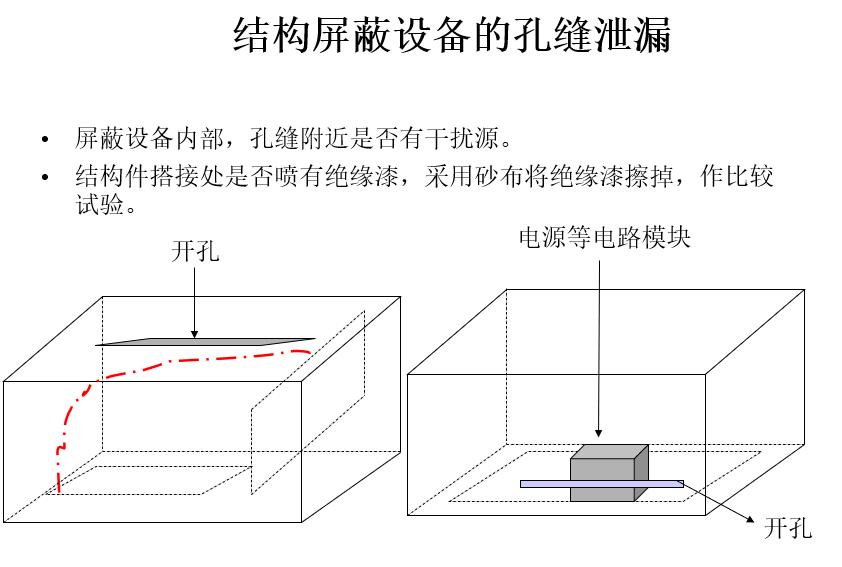

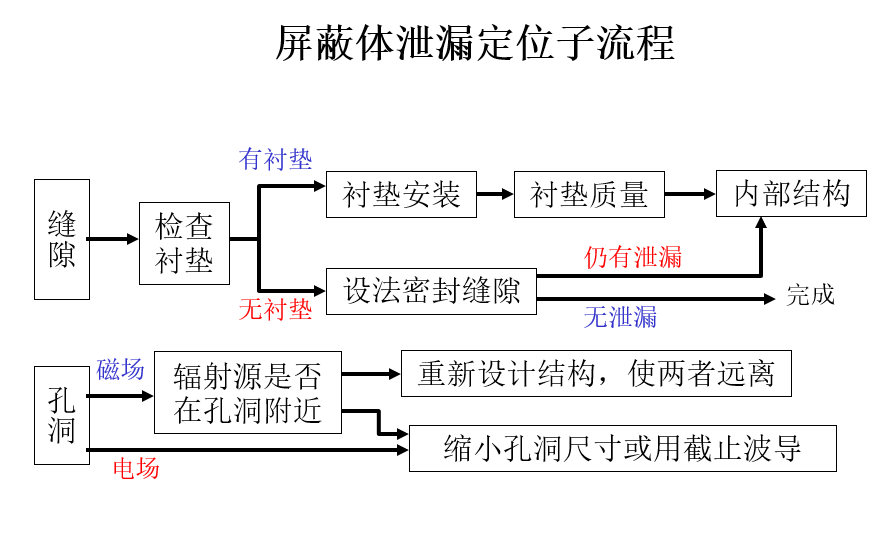

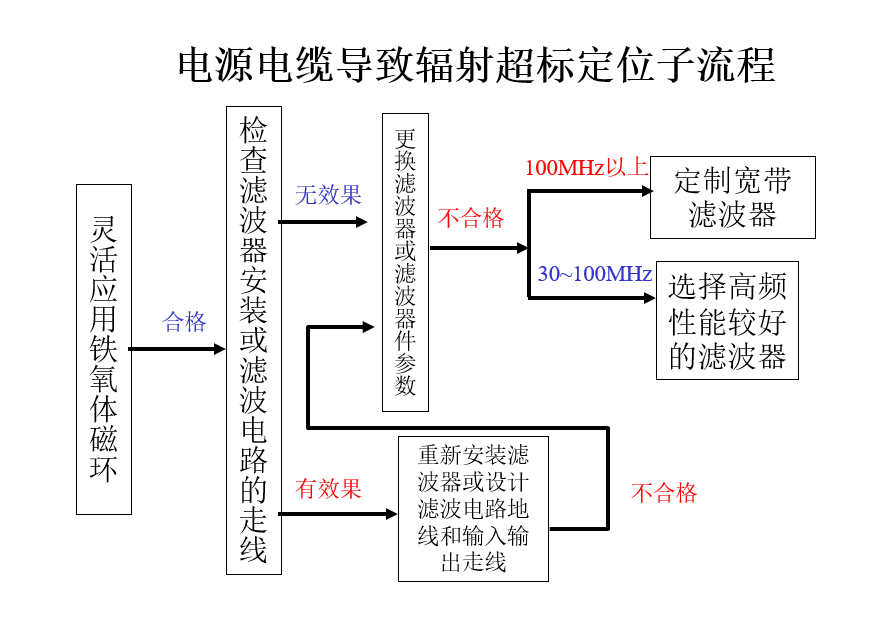

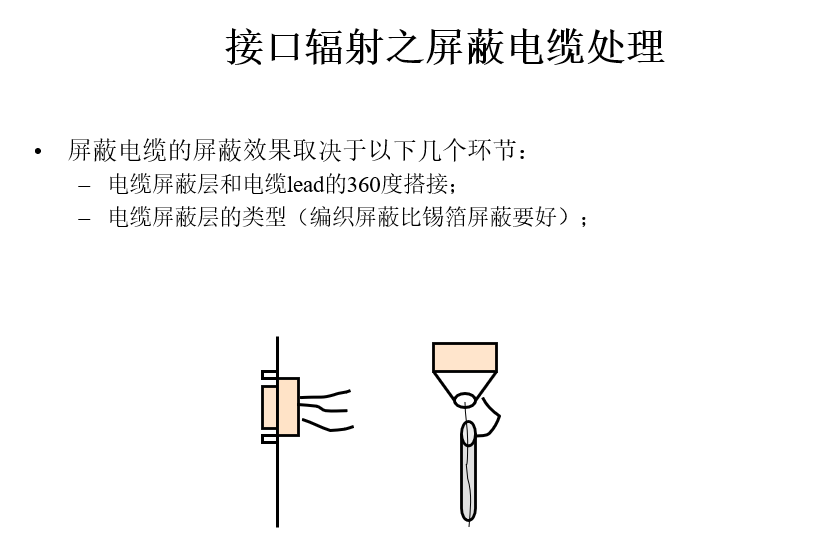

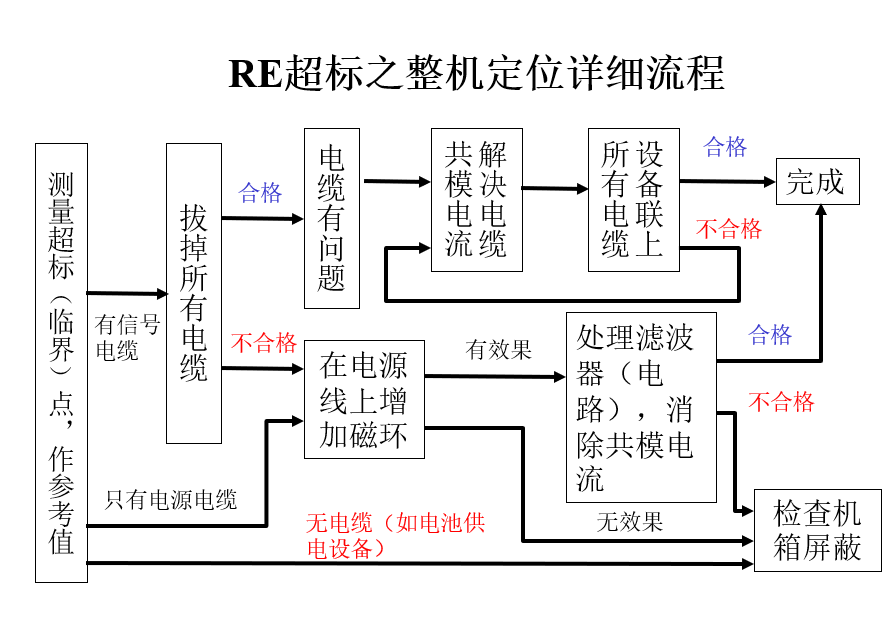

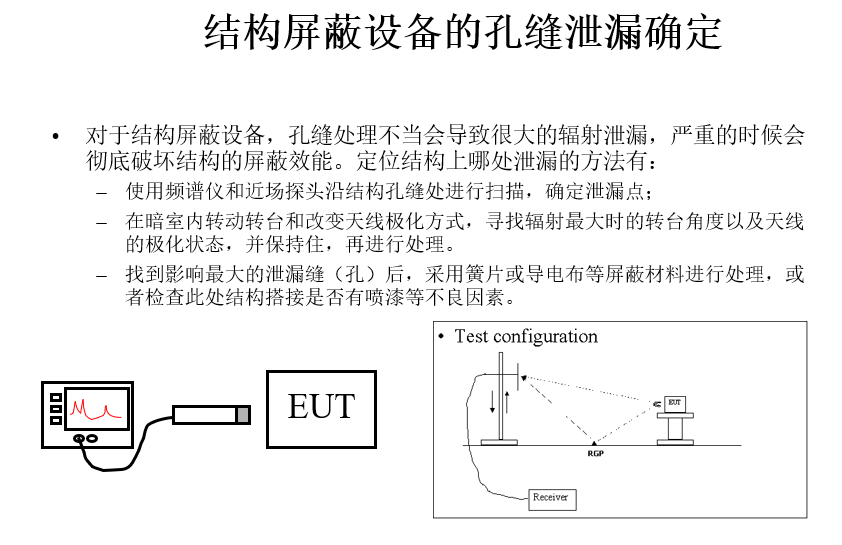

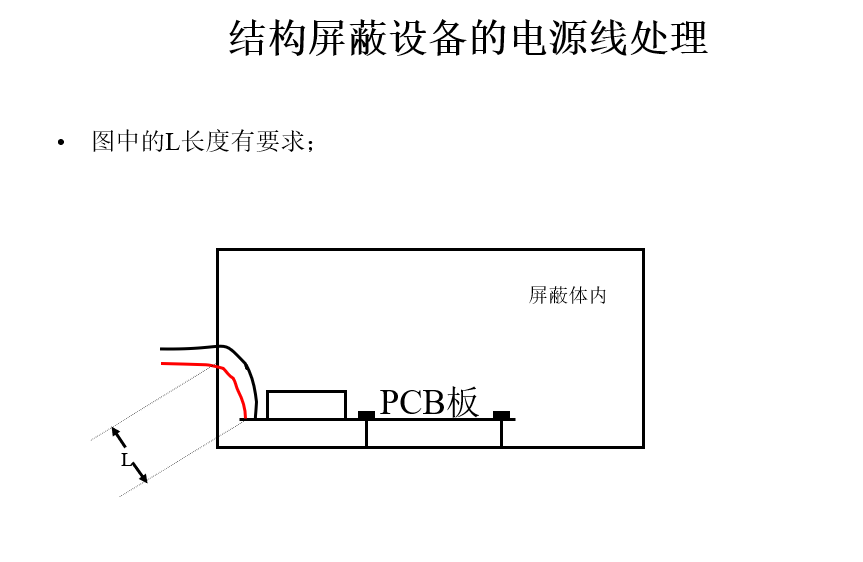

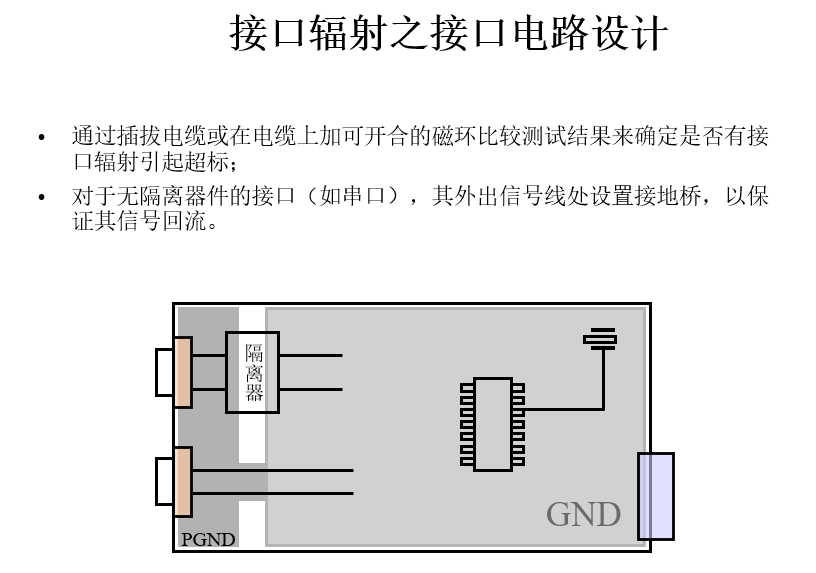

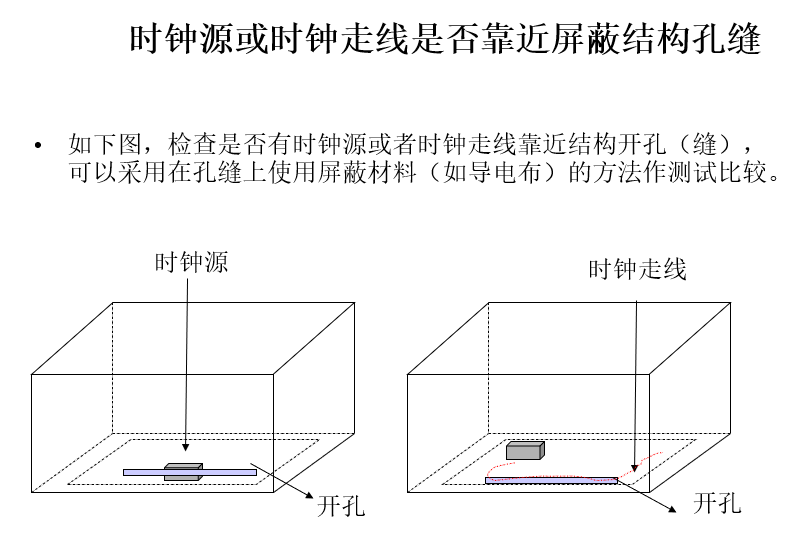

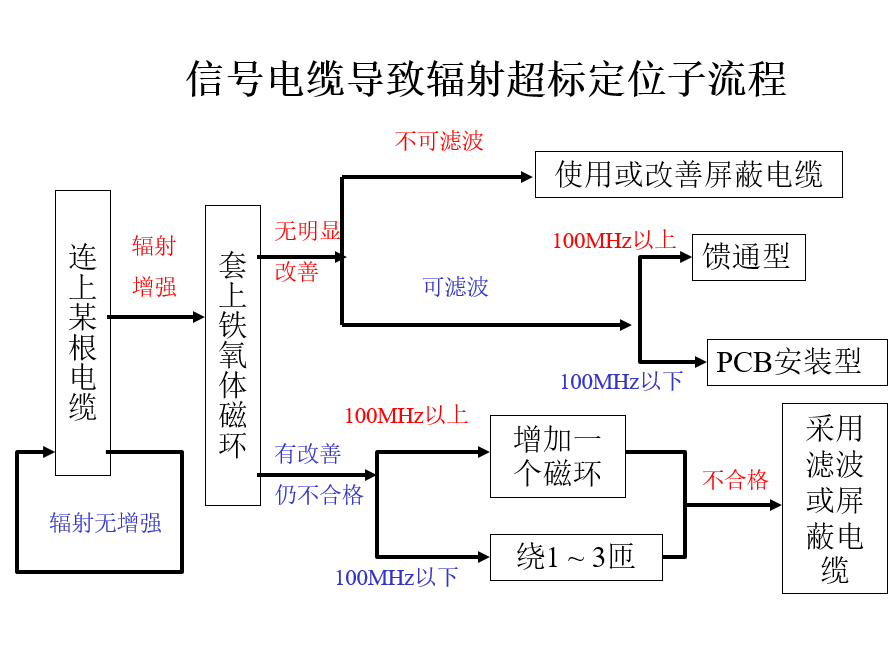

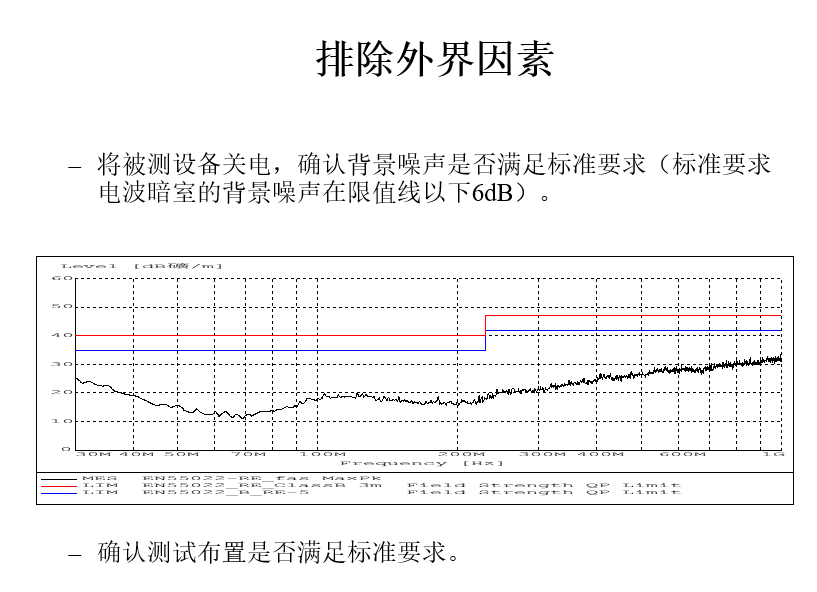

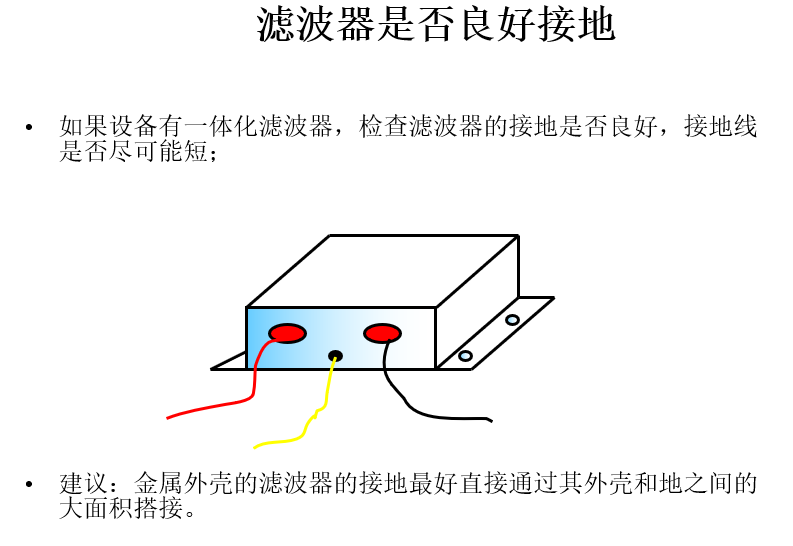

从整机到电源电缆、信号电缆、屏蔽体泄漏，几张子流程图把问题一步步卡到"是哪根线、哪个孔、哪条走线";

看频谱识病因：

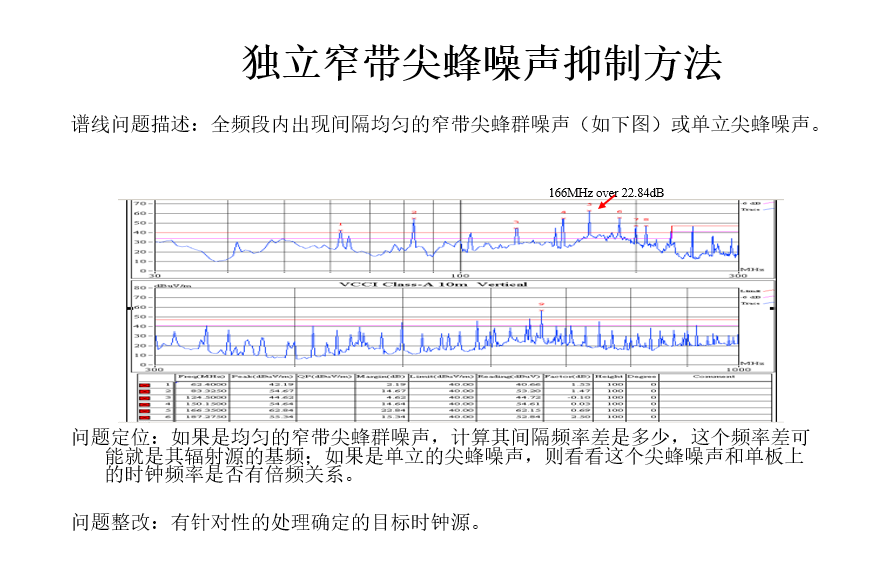

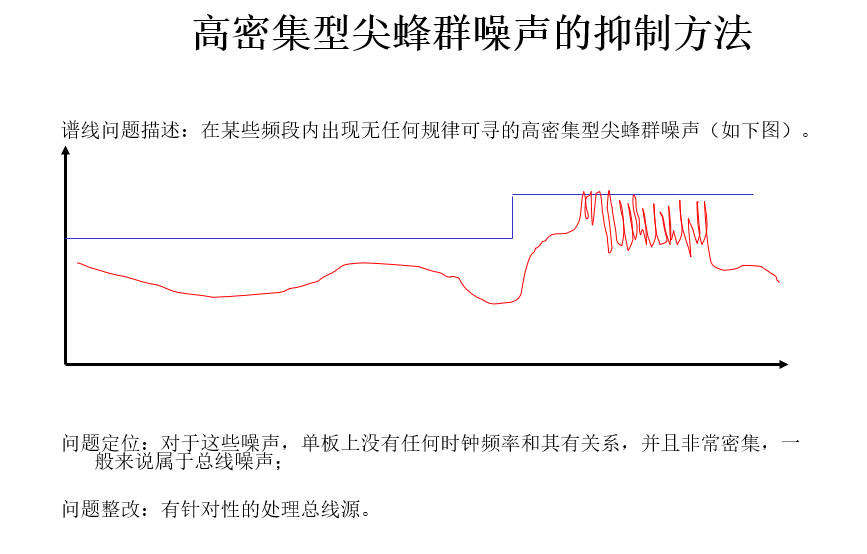

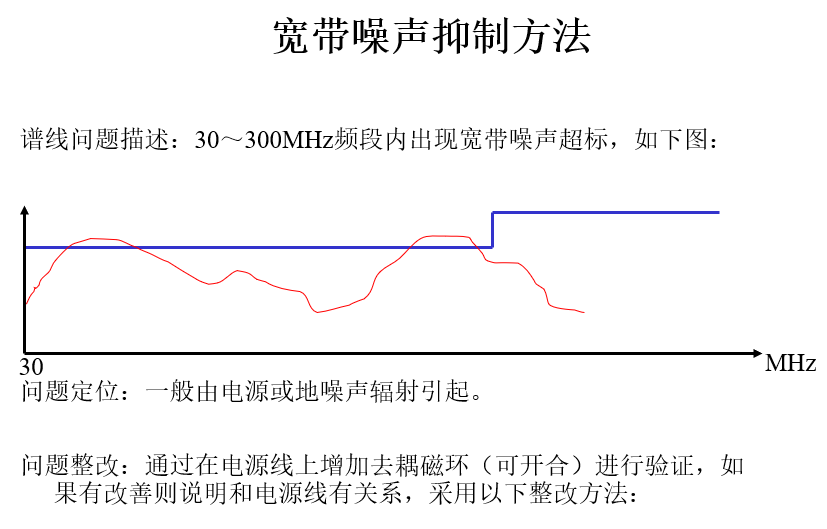

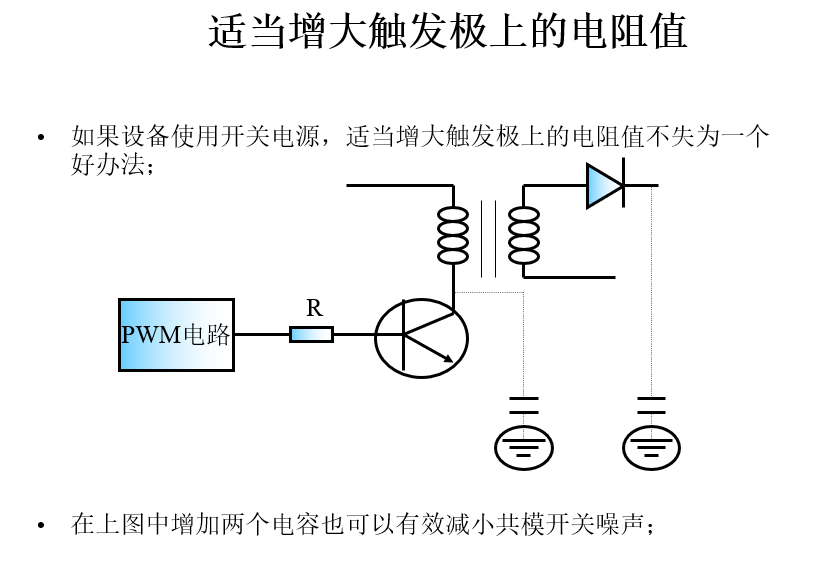

宽带噪声、独立窄带尖峰、高密集尖峰群——三种不同的"谱线长相"，对应三种完全不同的干扰源和处理手法;

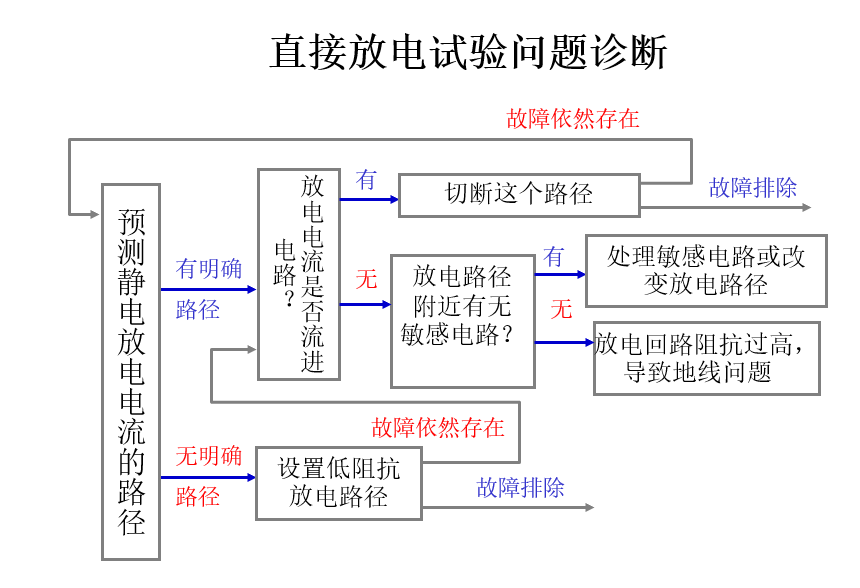

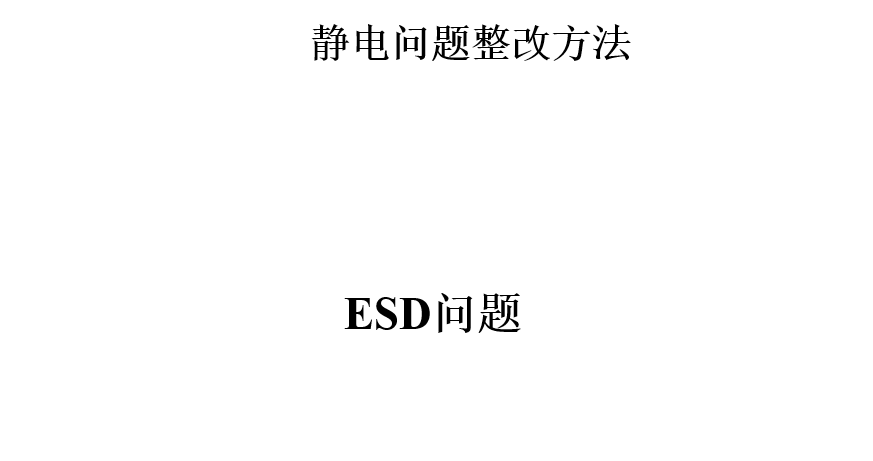

静电不是硬扛：

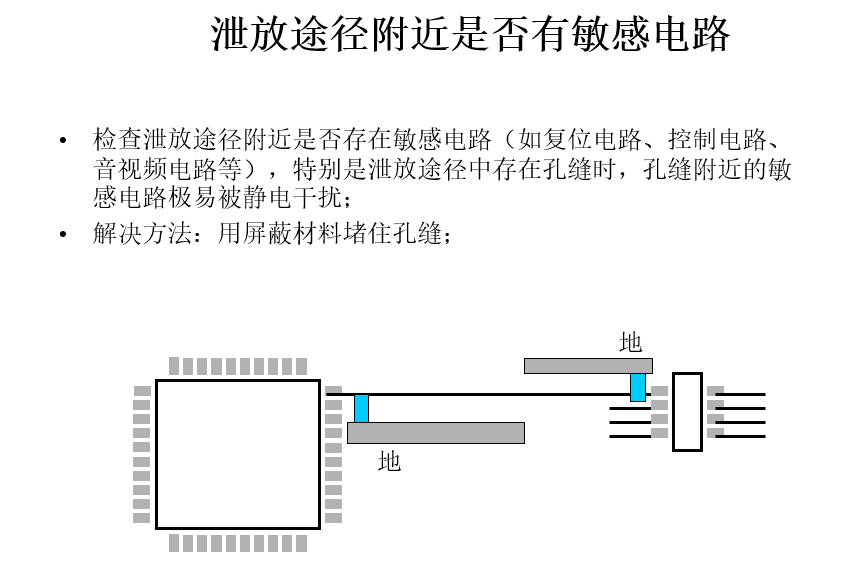

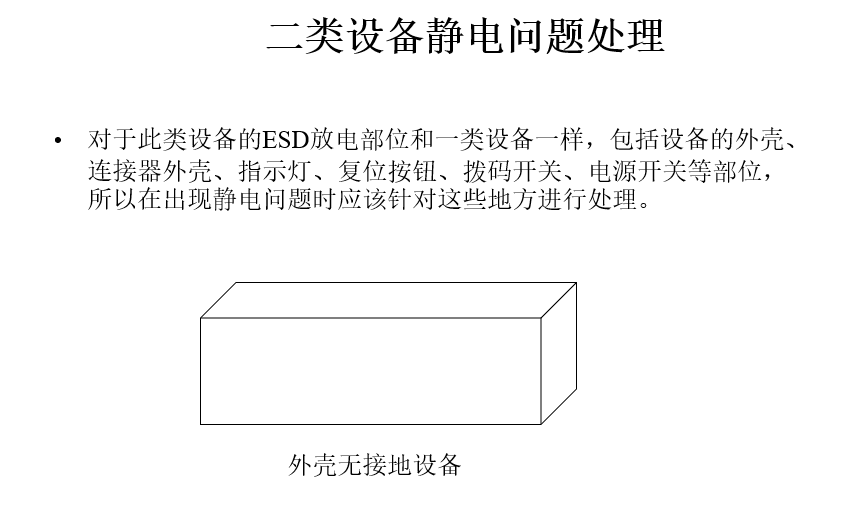

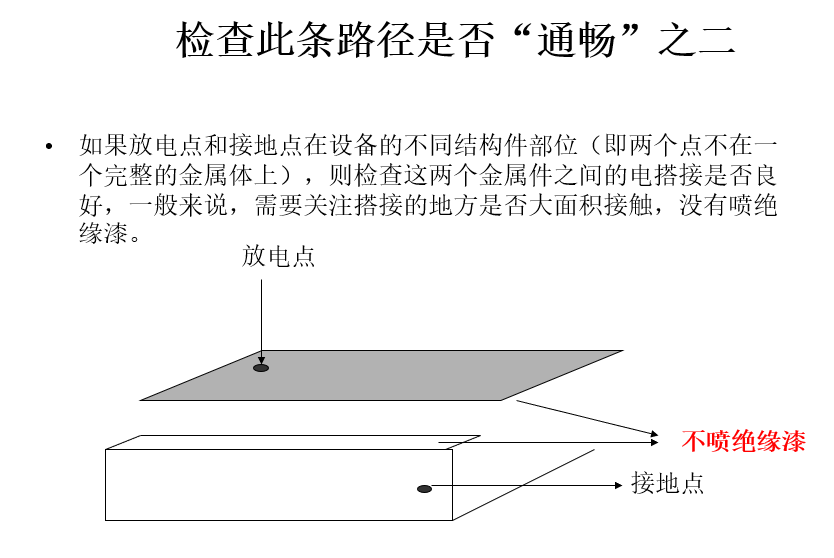

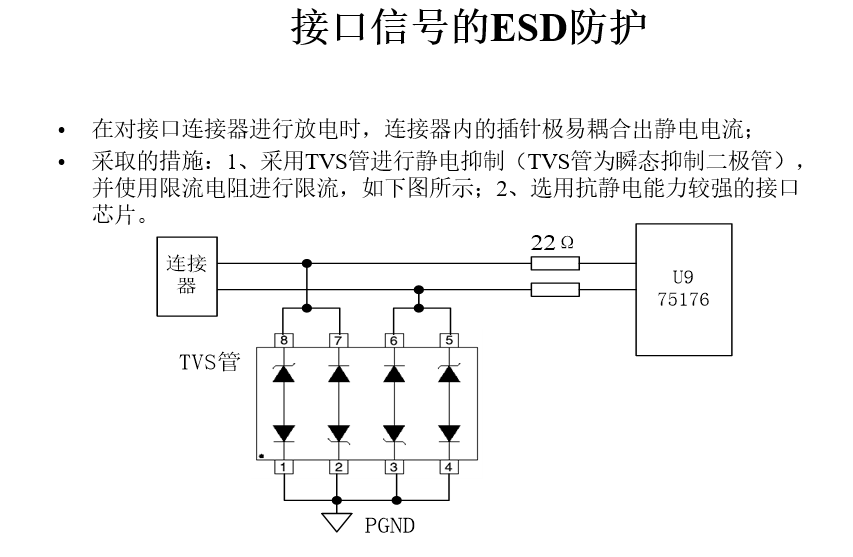

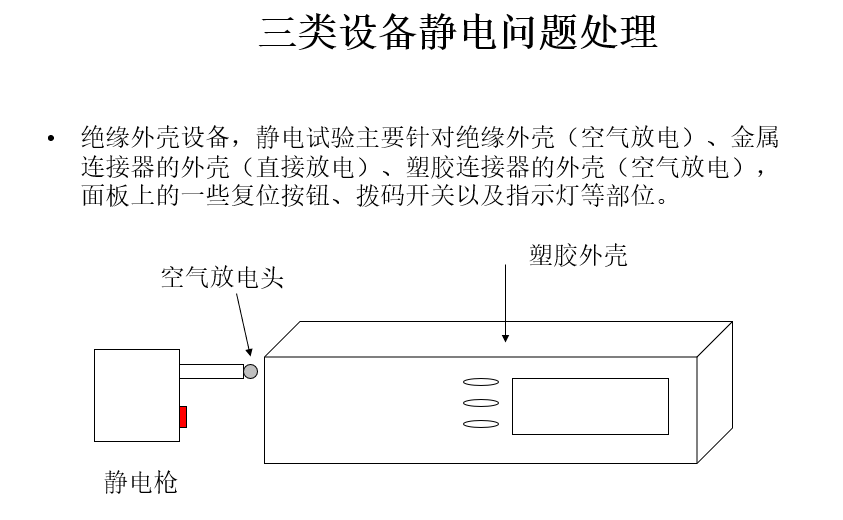

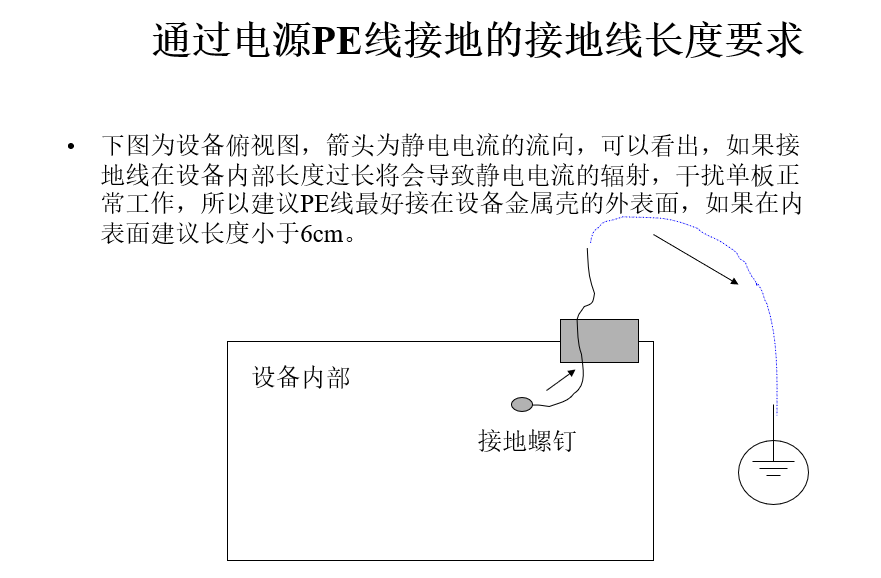

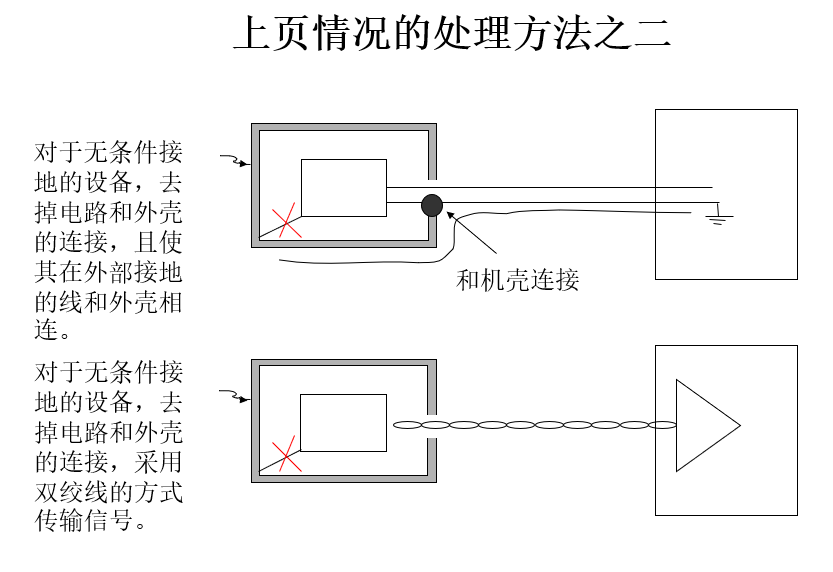

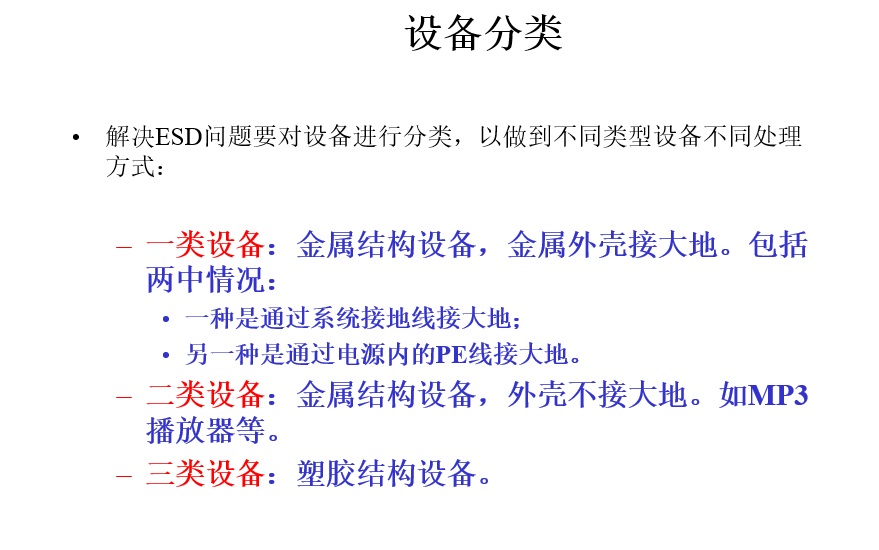

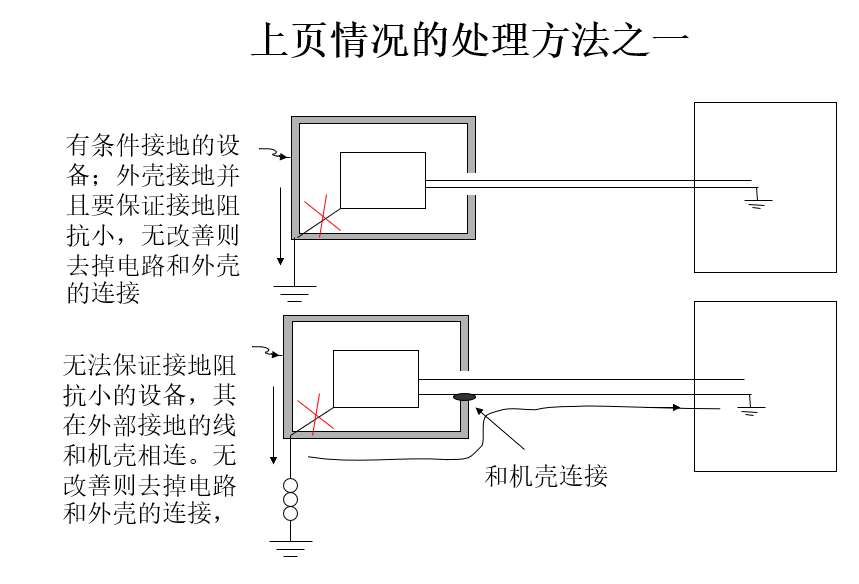

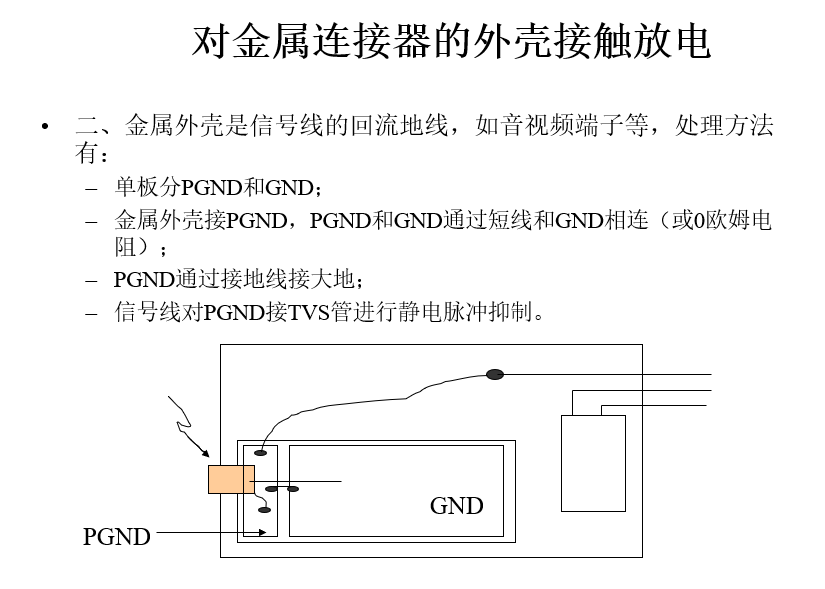

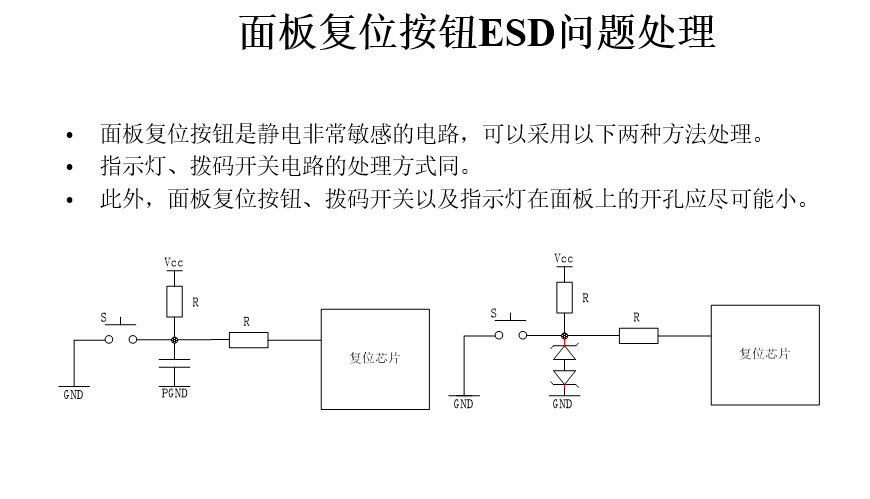

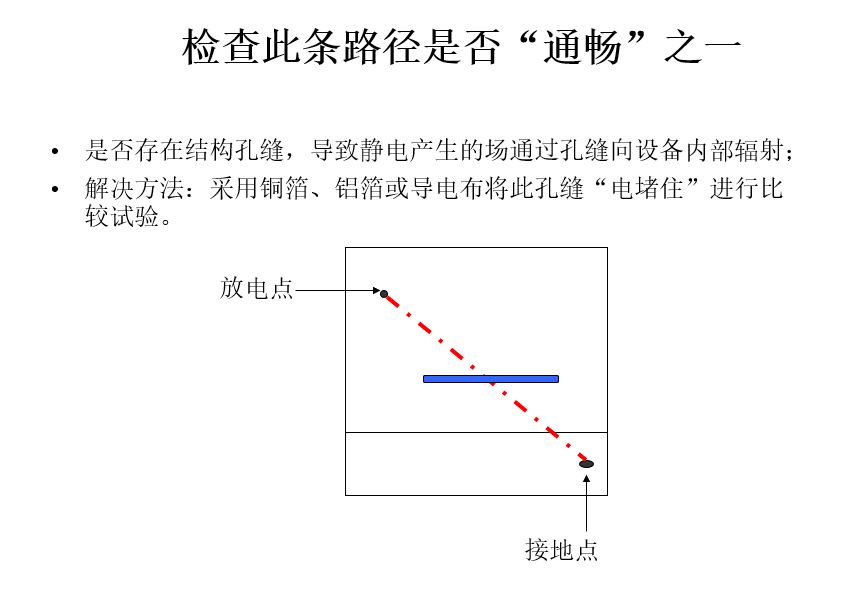

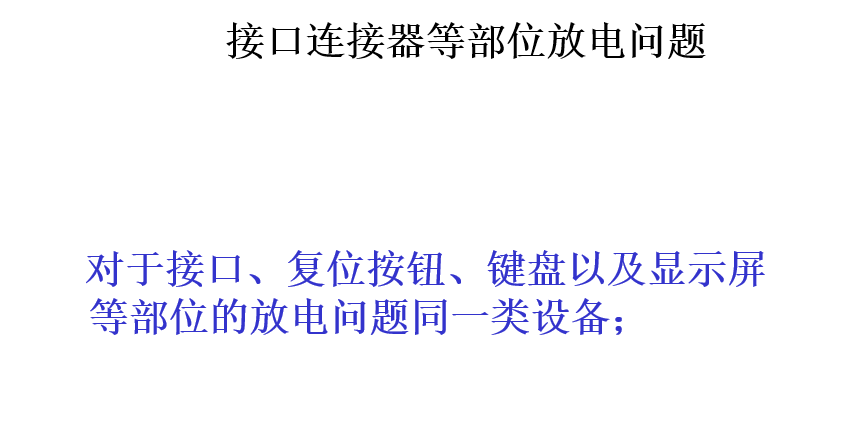

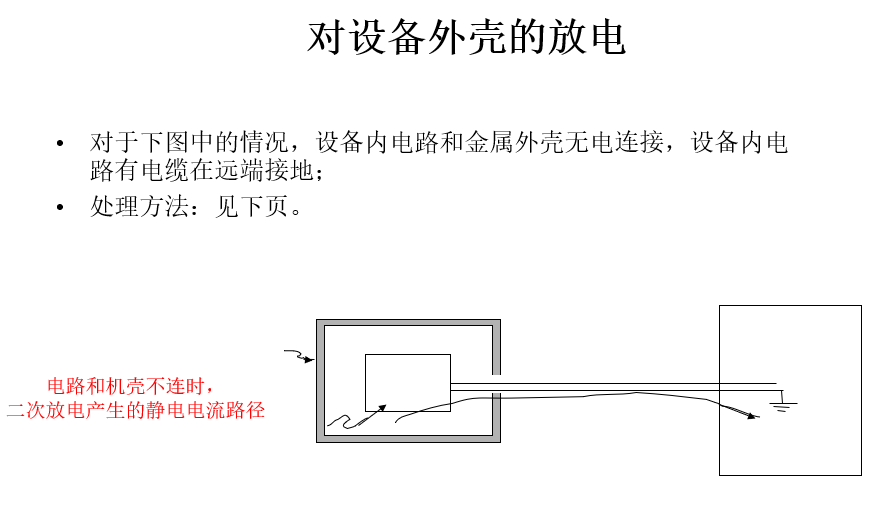

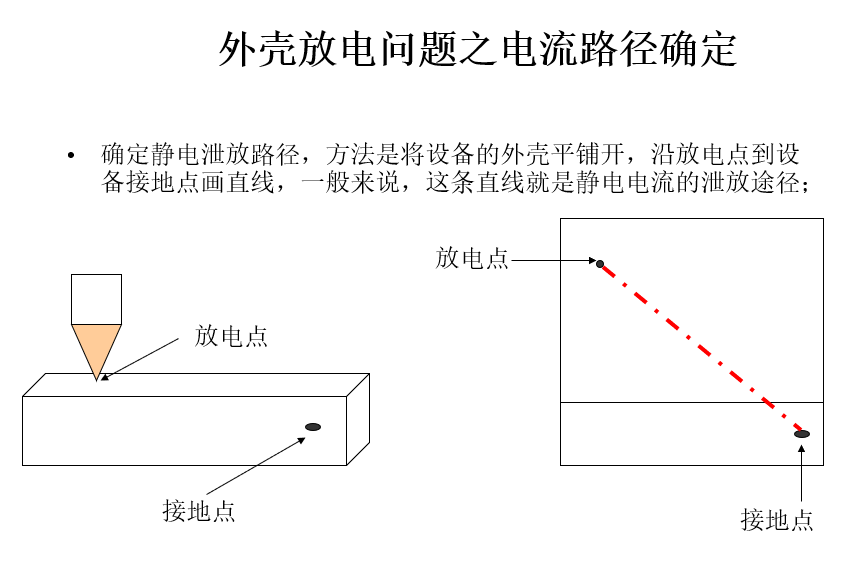

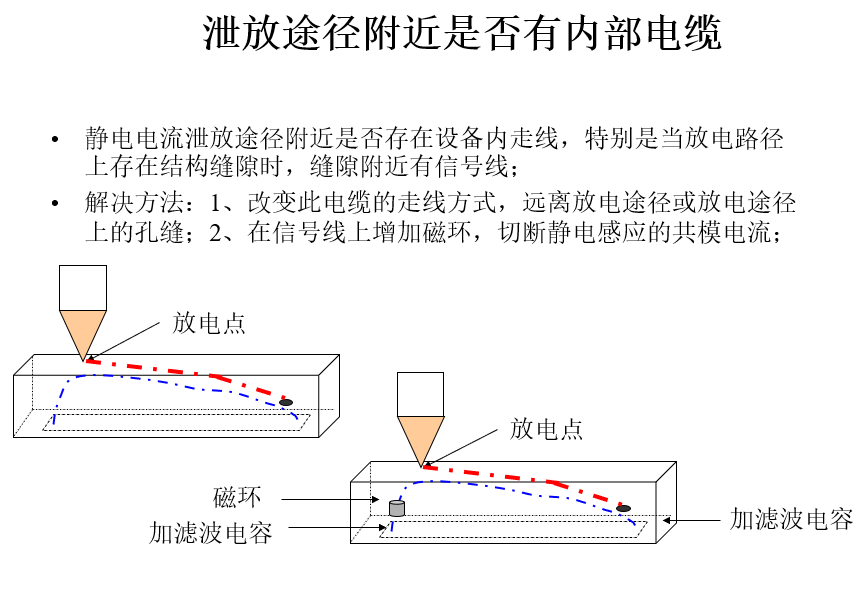

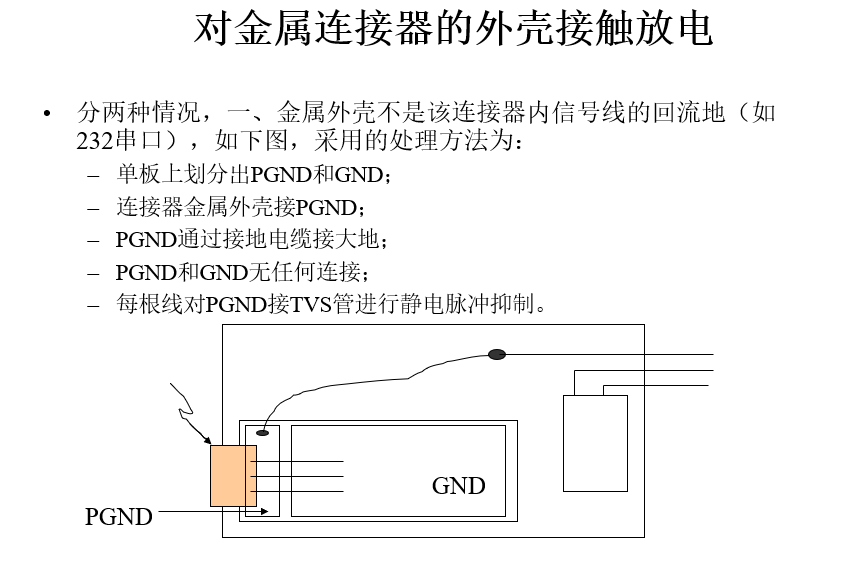

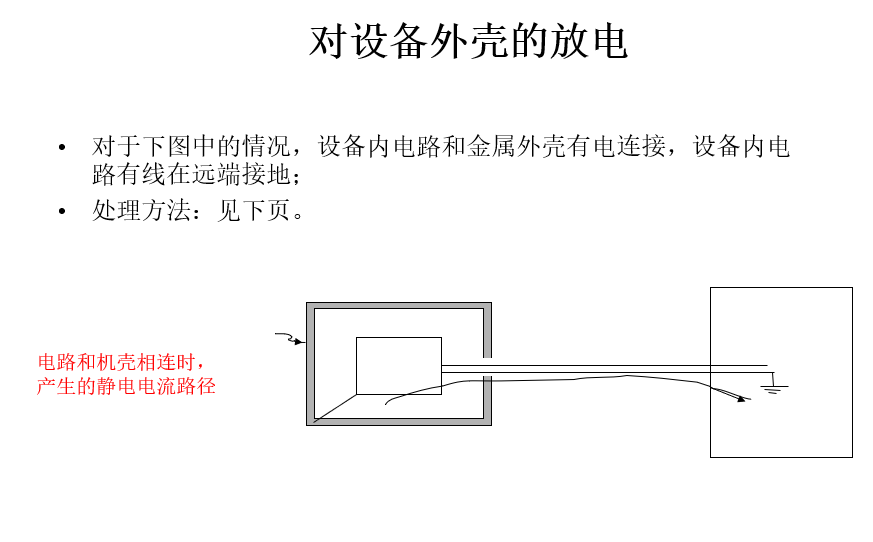

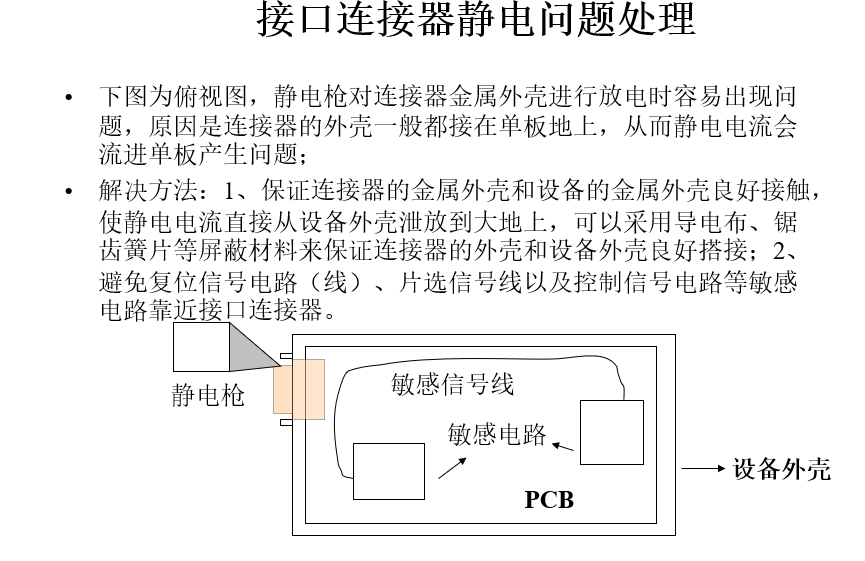

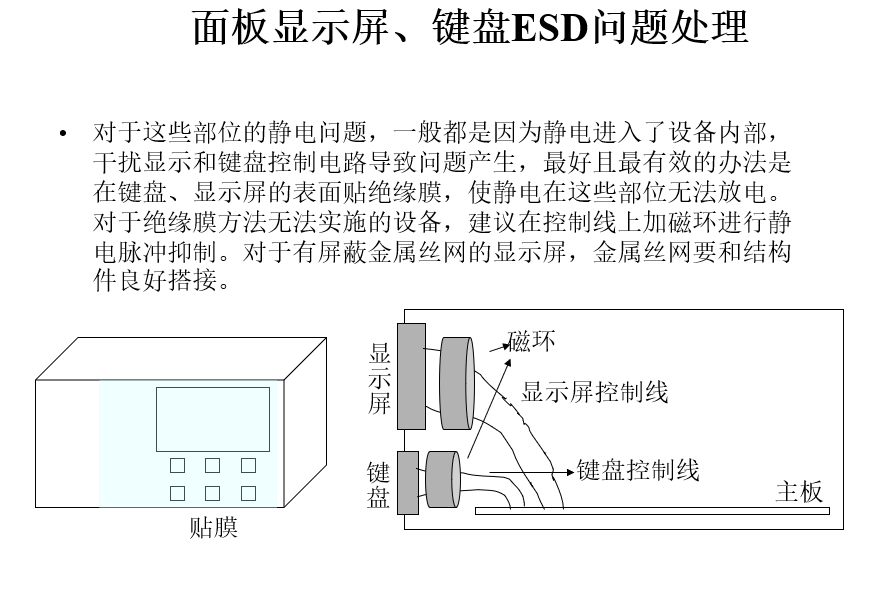

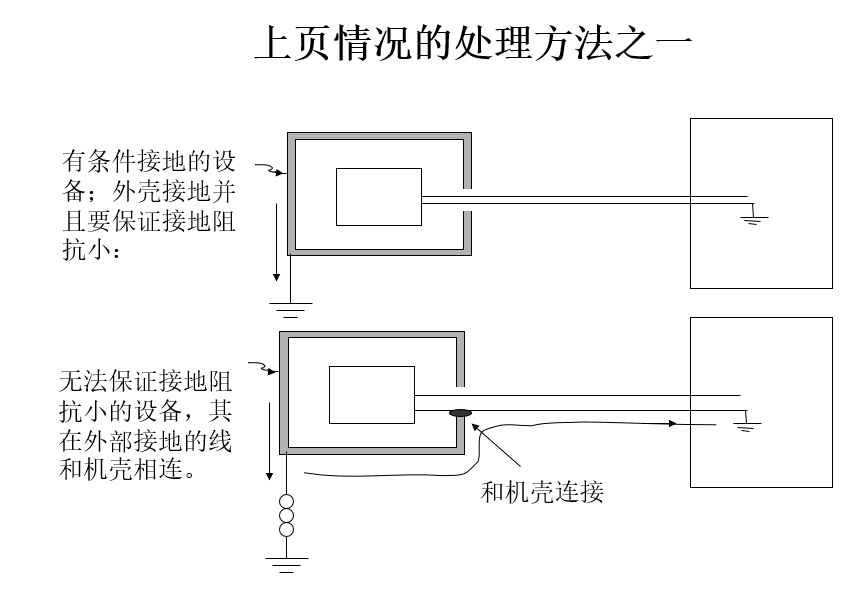

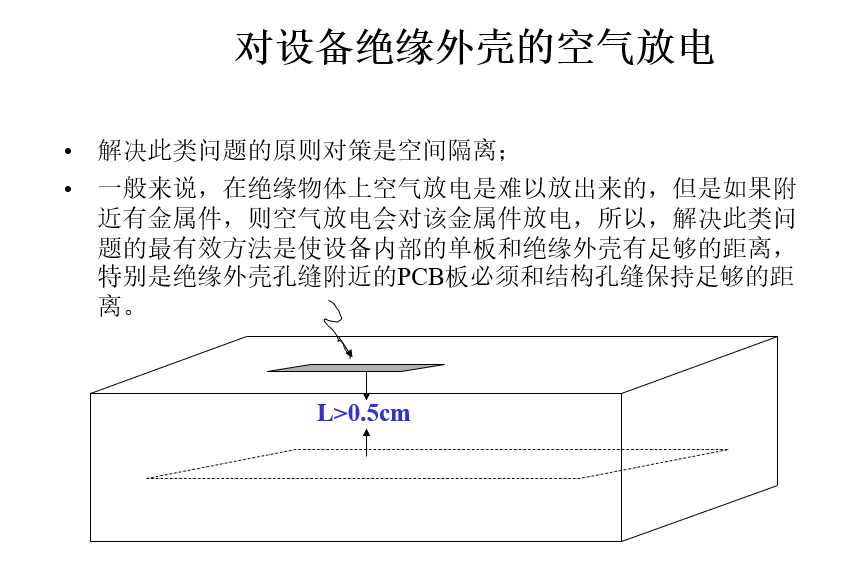

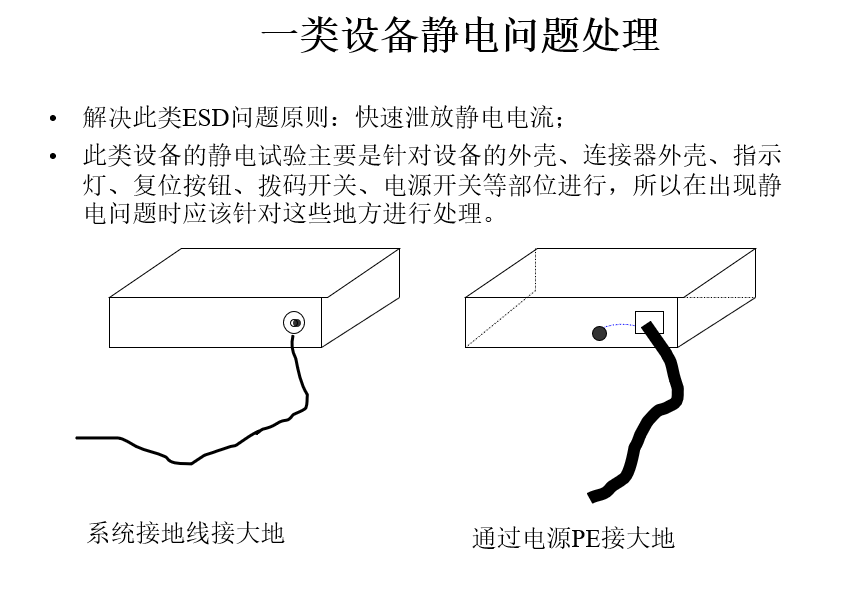

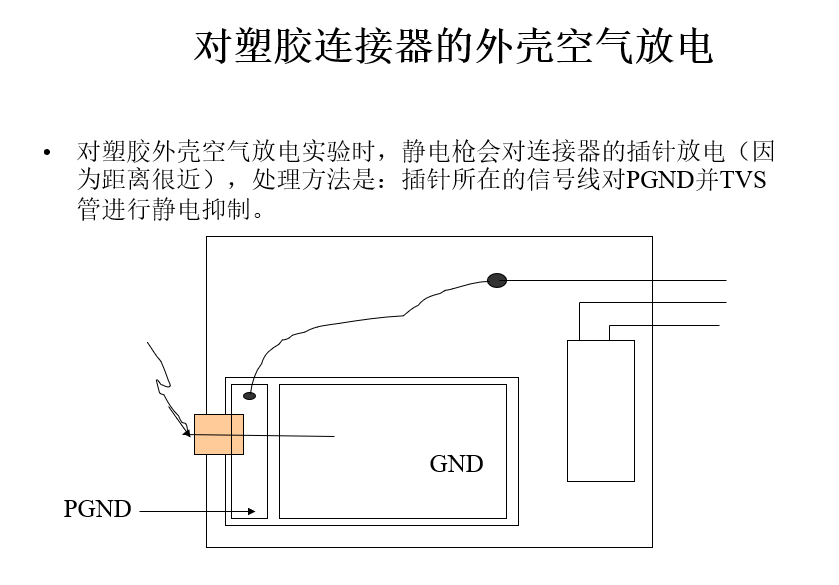

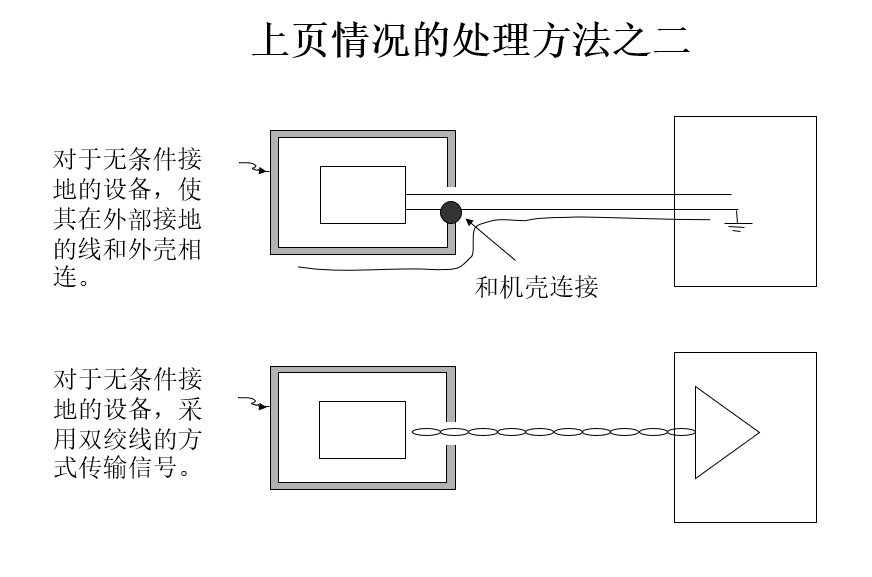

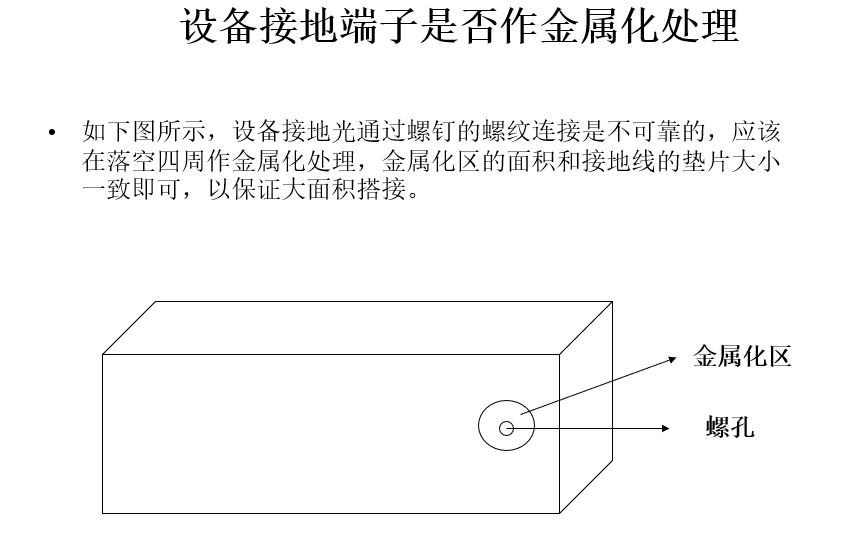

金属外壳接地、金属外壳浮地、塑胶外壳三类设备，泄放路径怎么找、孔缝怎么堵、TVS 管怎么配，逐条给做法;

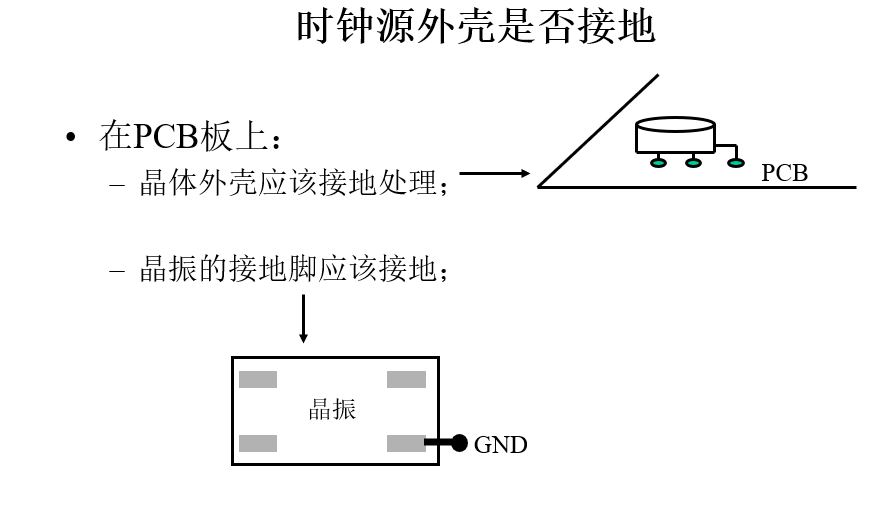

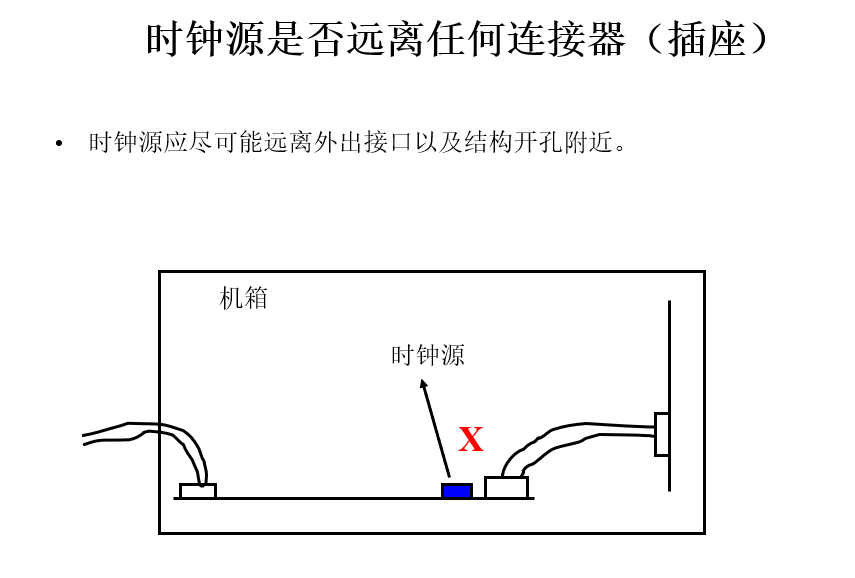

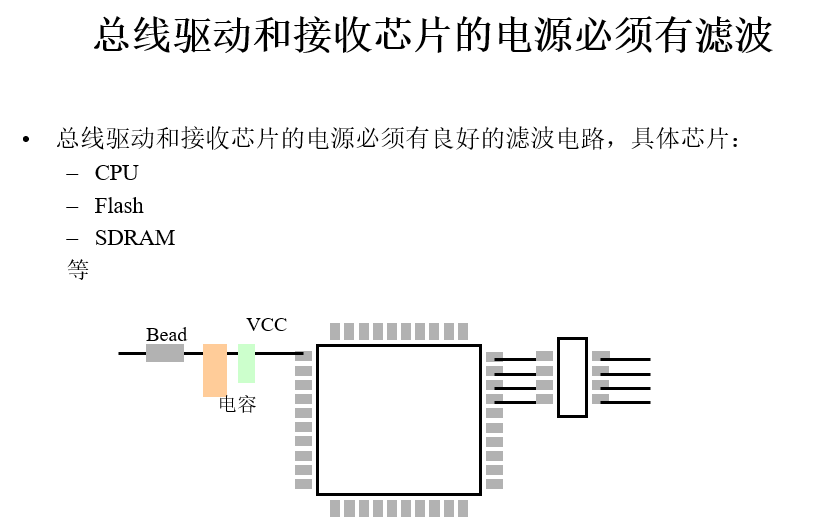

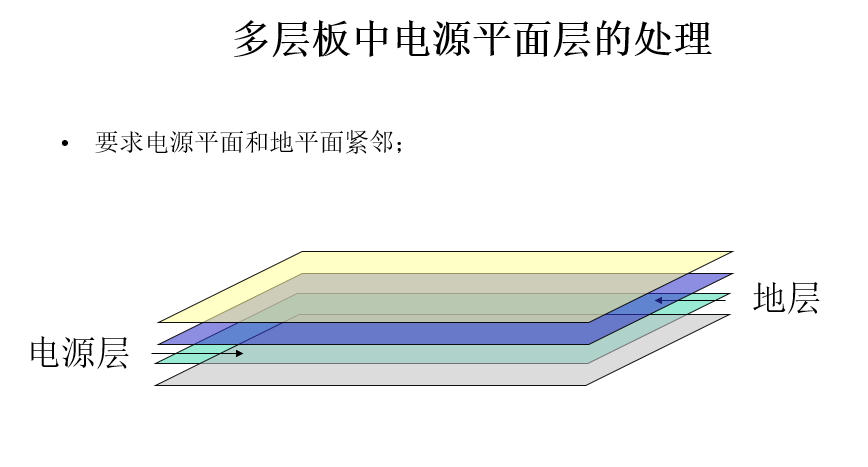

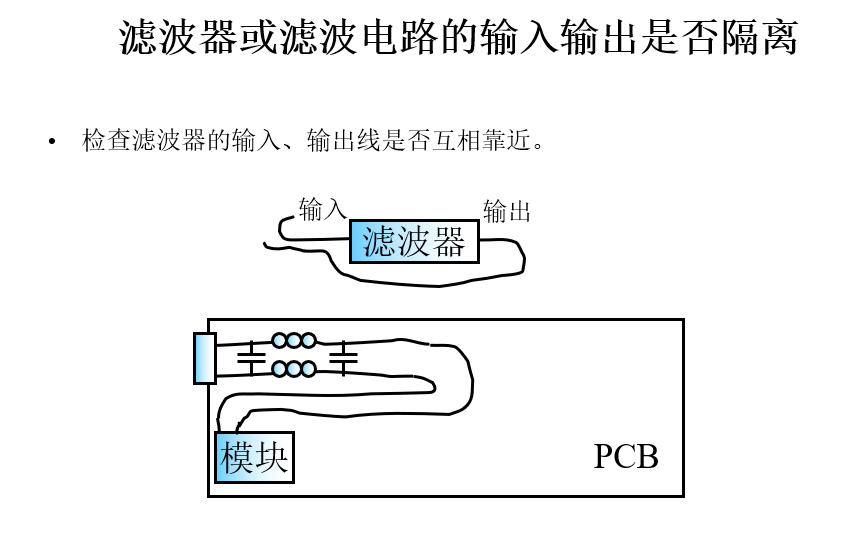

还有些坑，测试阶段根本补不了：

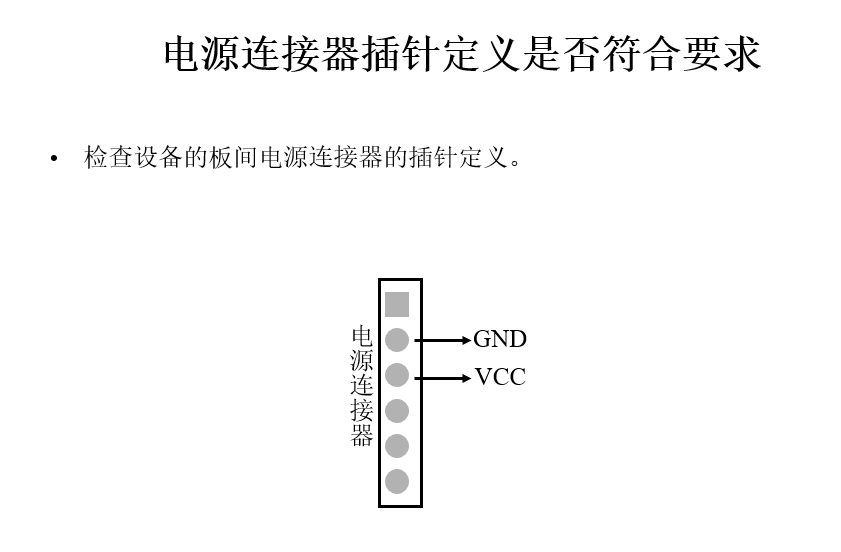

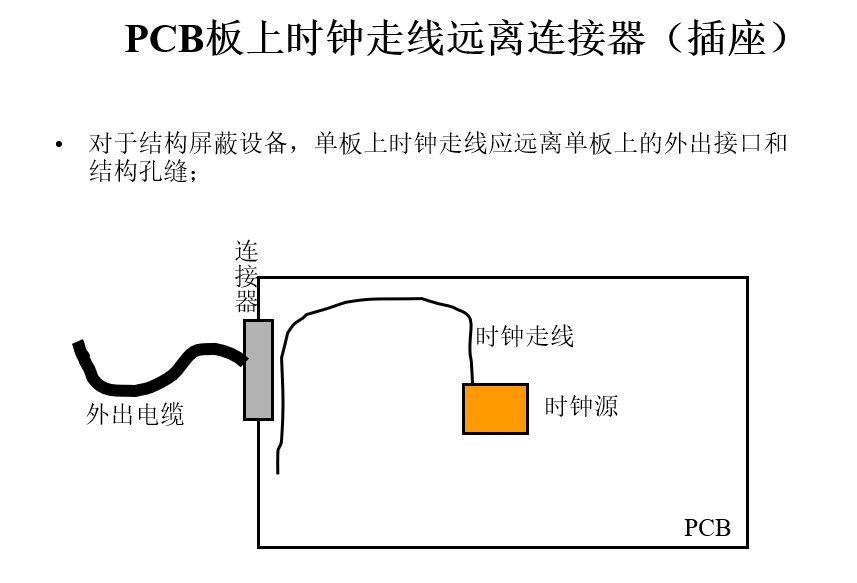

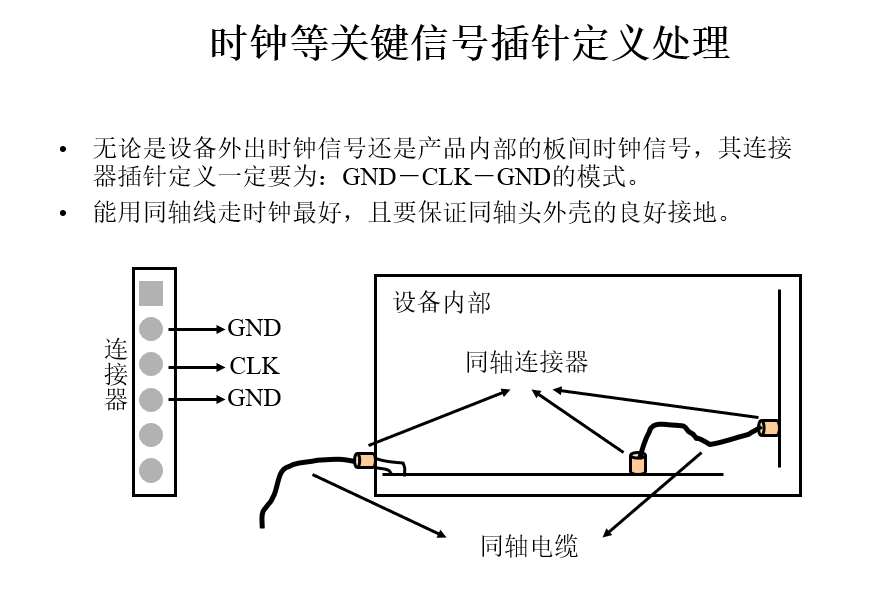

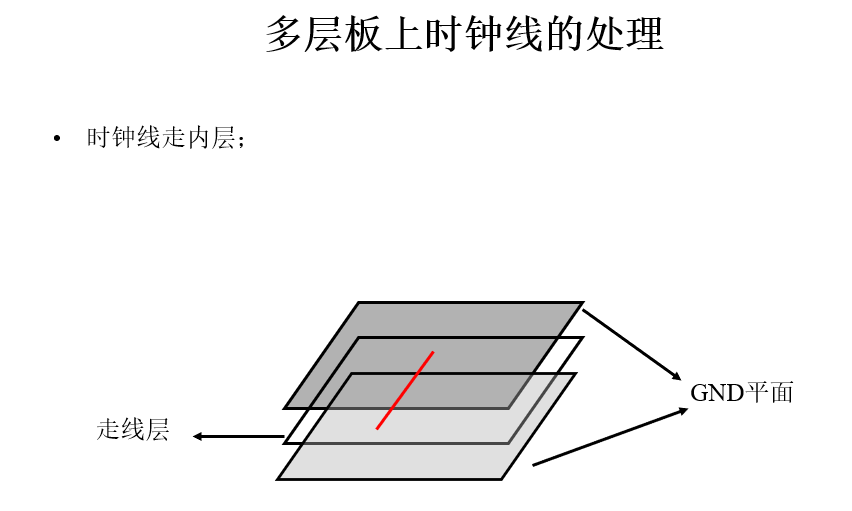

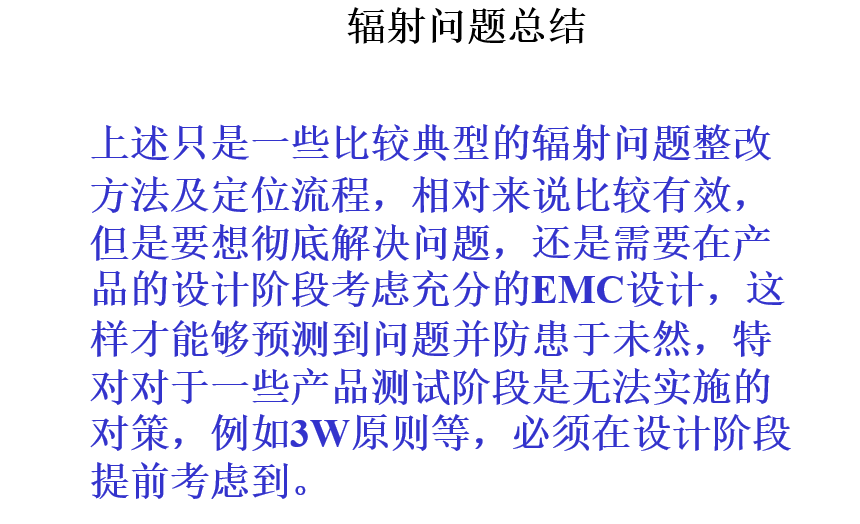

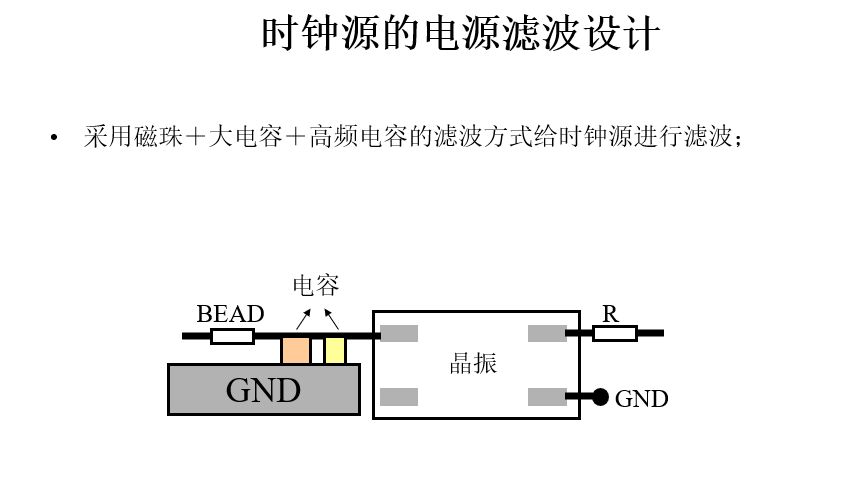

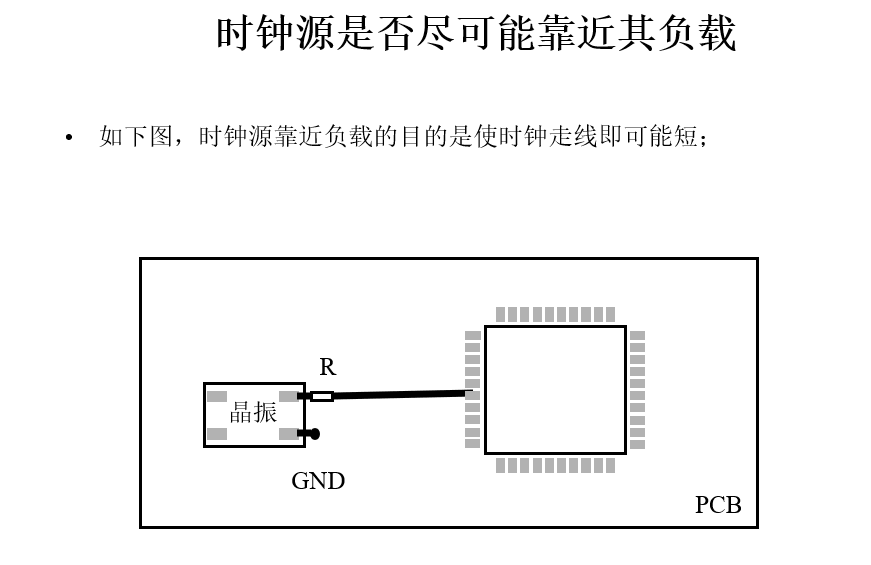

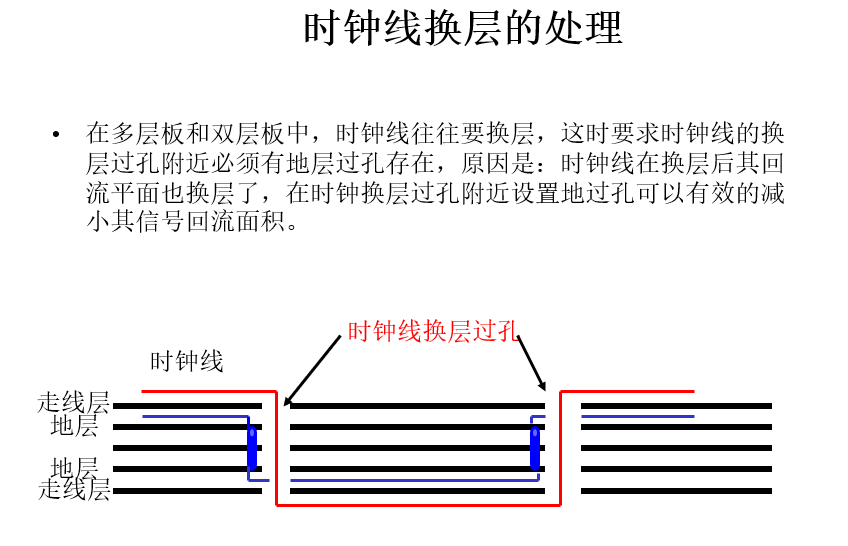

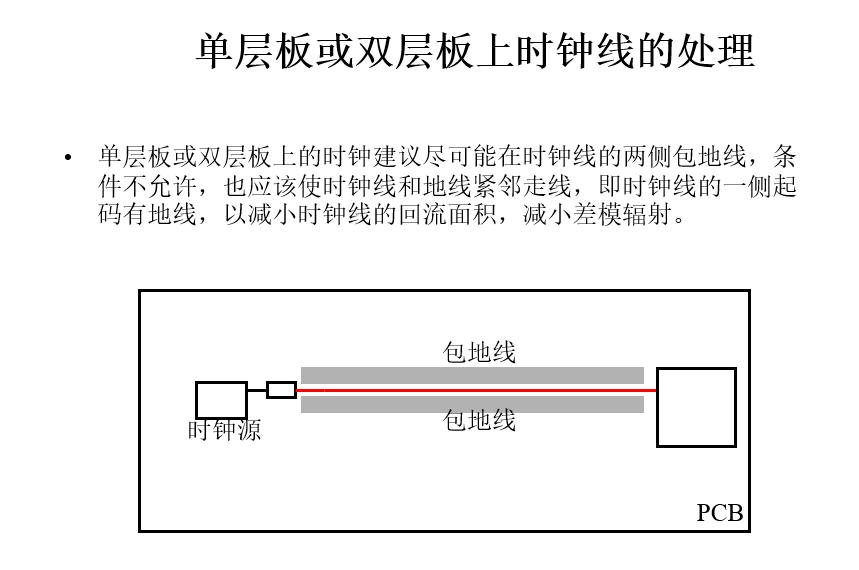

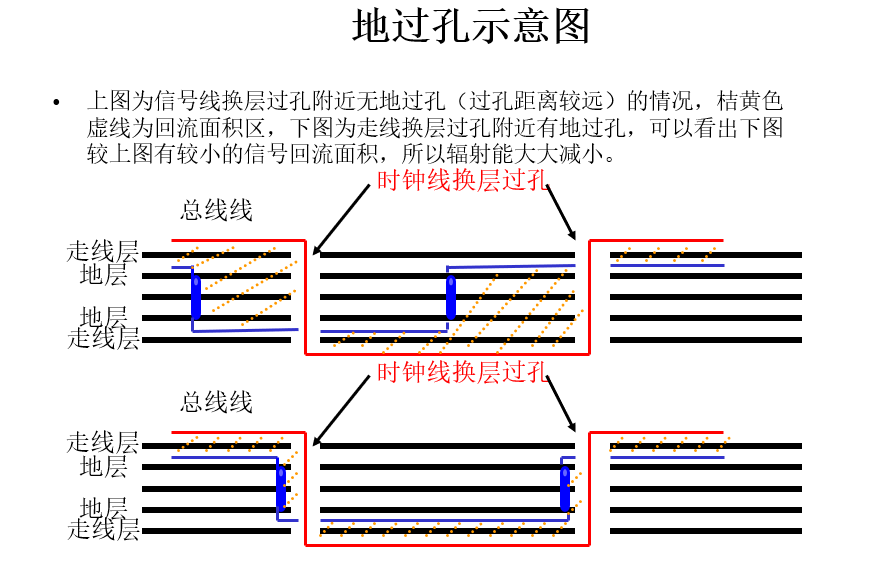

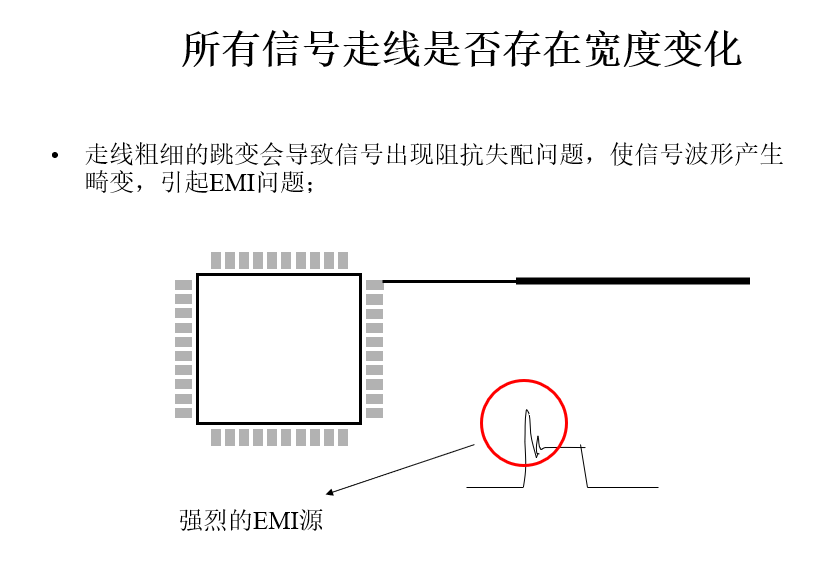

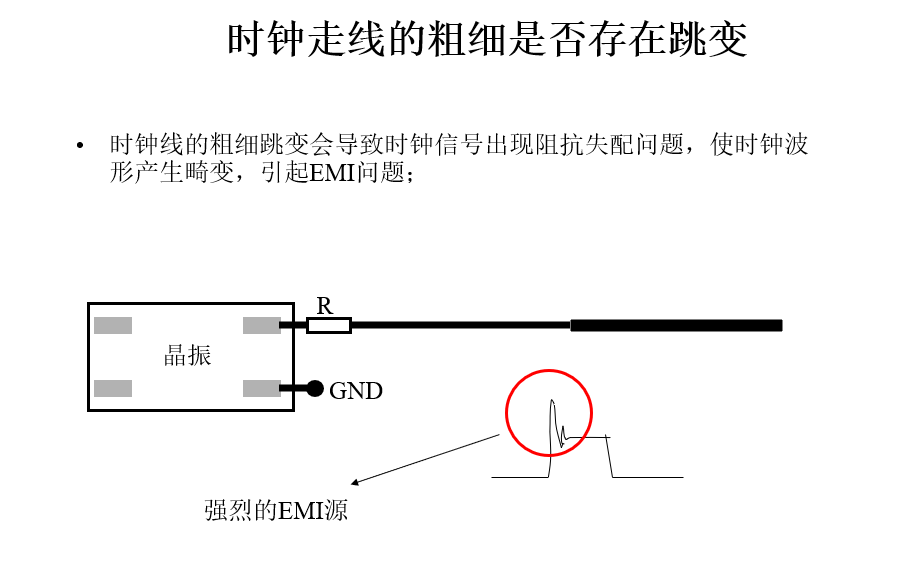

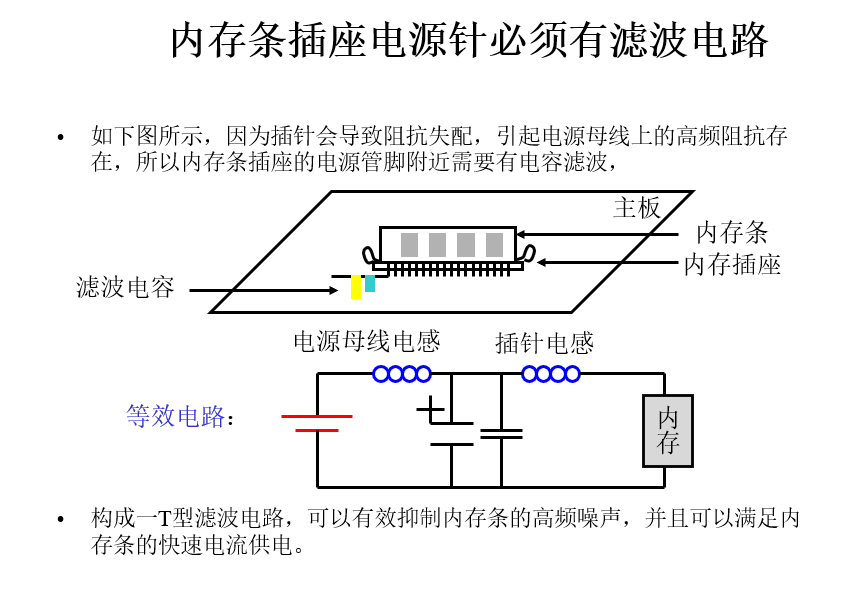

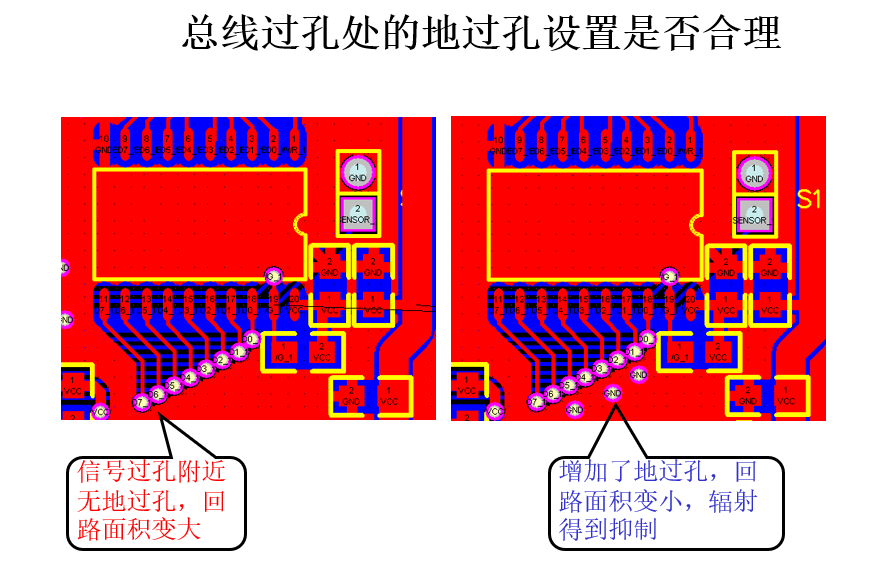

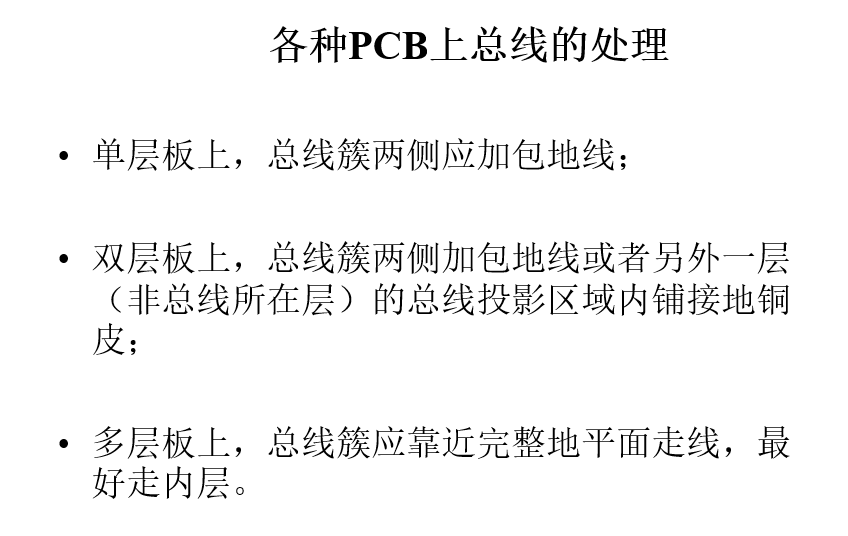

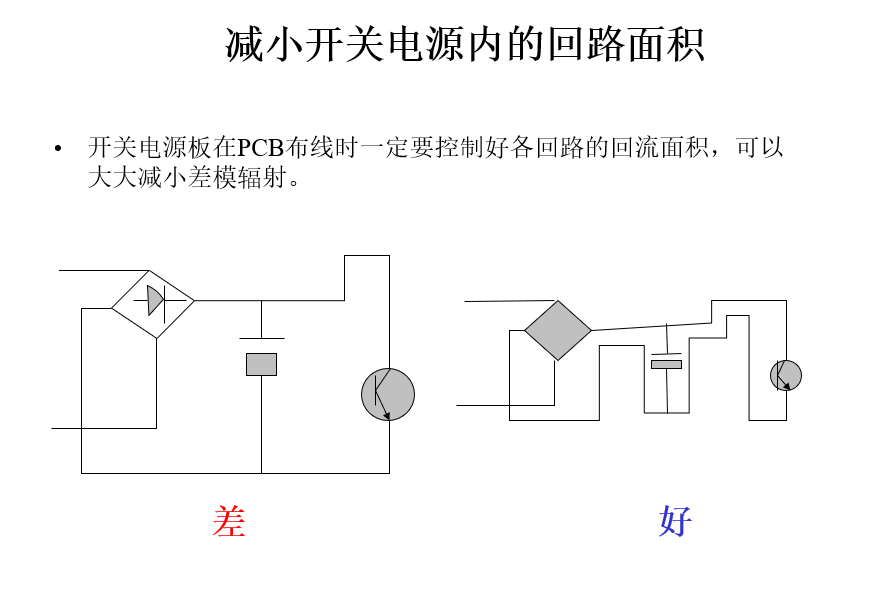

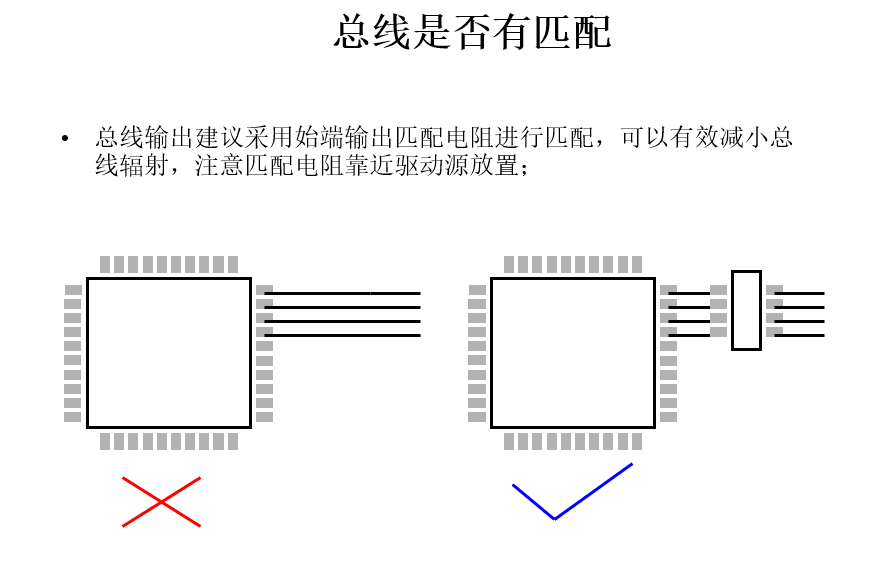

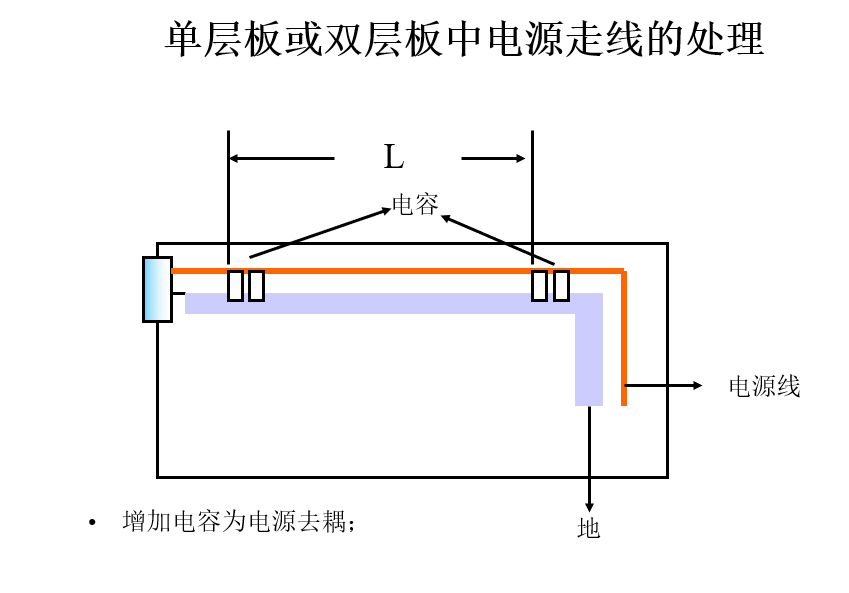

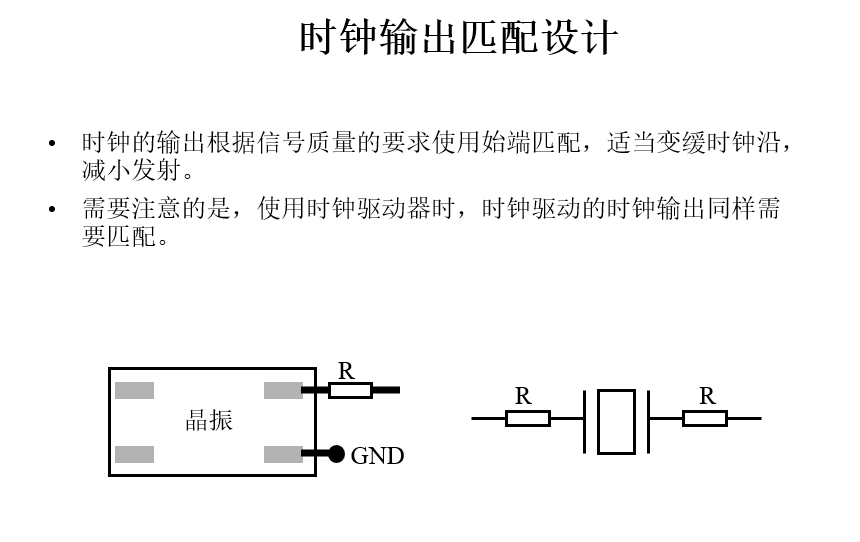

3W 原则、时钟线包地、跨分割处理、连接器插针定义……这些只能在设计阶段提前埋好。

无论你是正卡在认证的临门一脚，还是想在下一次画板前少埋几颗雷，这份材料都值得从头翻到尾。

下面把这份 PPT 逐页放出来，图片较多，建议先收藏再慢慢看——下一次你在暗室里焦头烂额的时候，大概率会想回来翻它。

你们项目里最离谱的一次 EMC 超标，最后是怎么解决的?评论区聊聊
